C型剖面齿状铝制散热基座结构

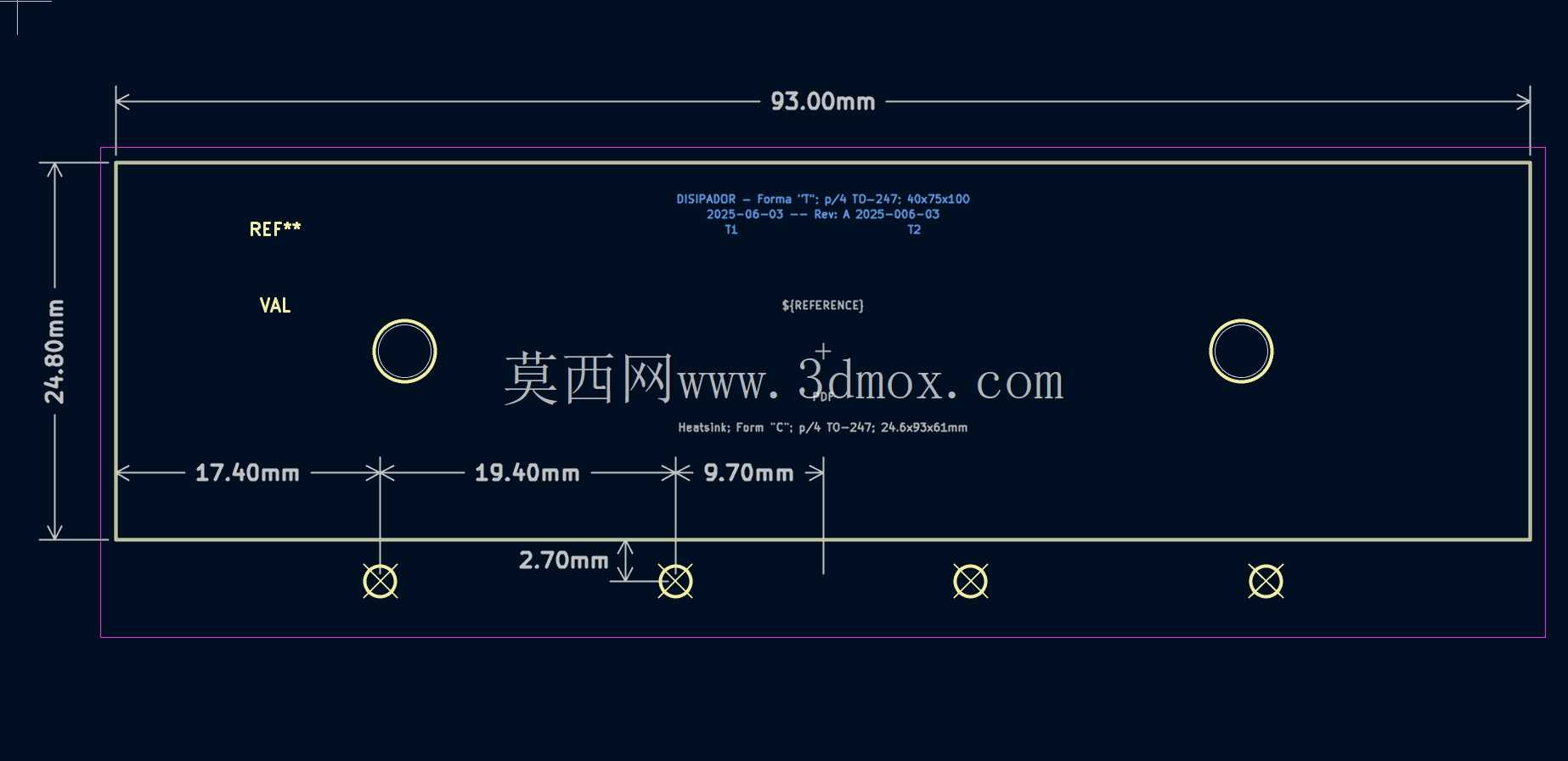

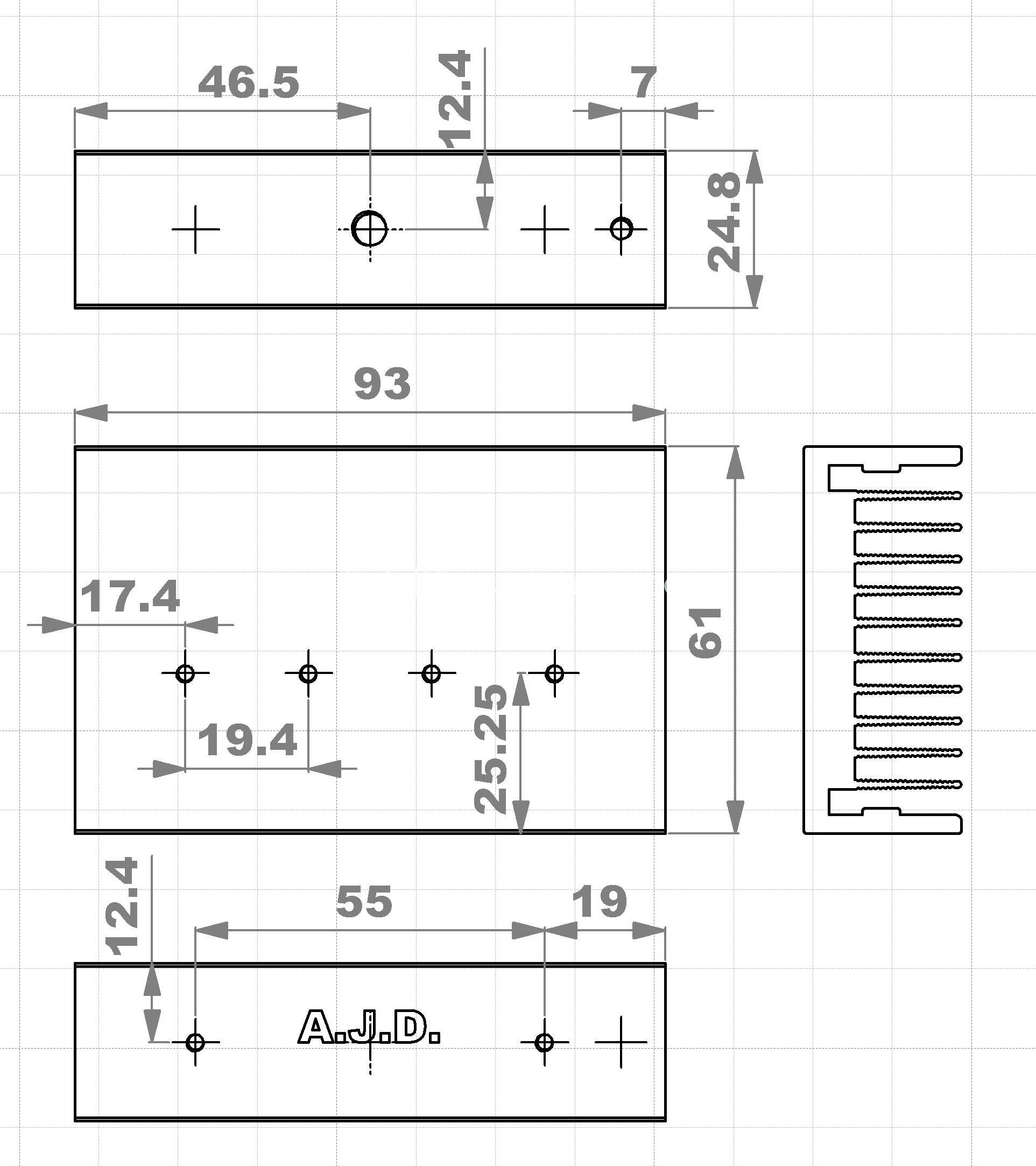

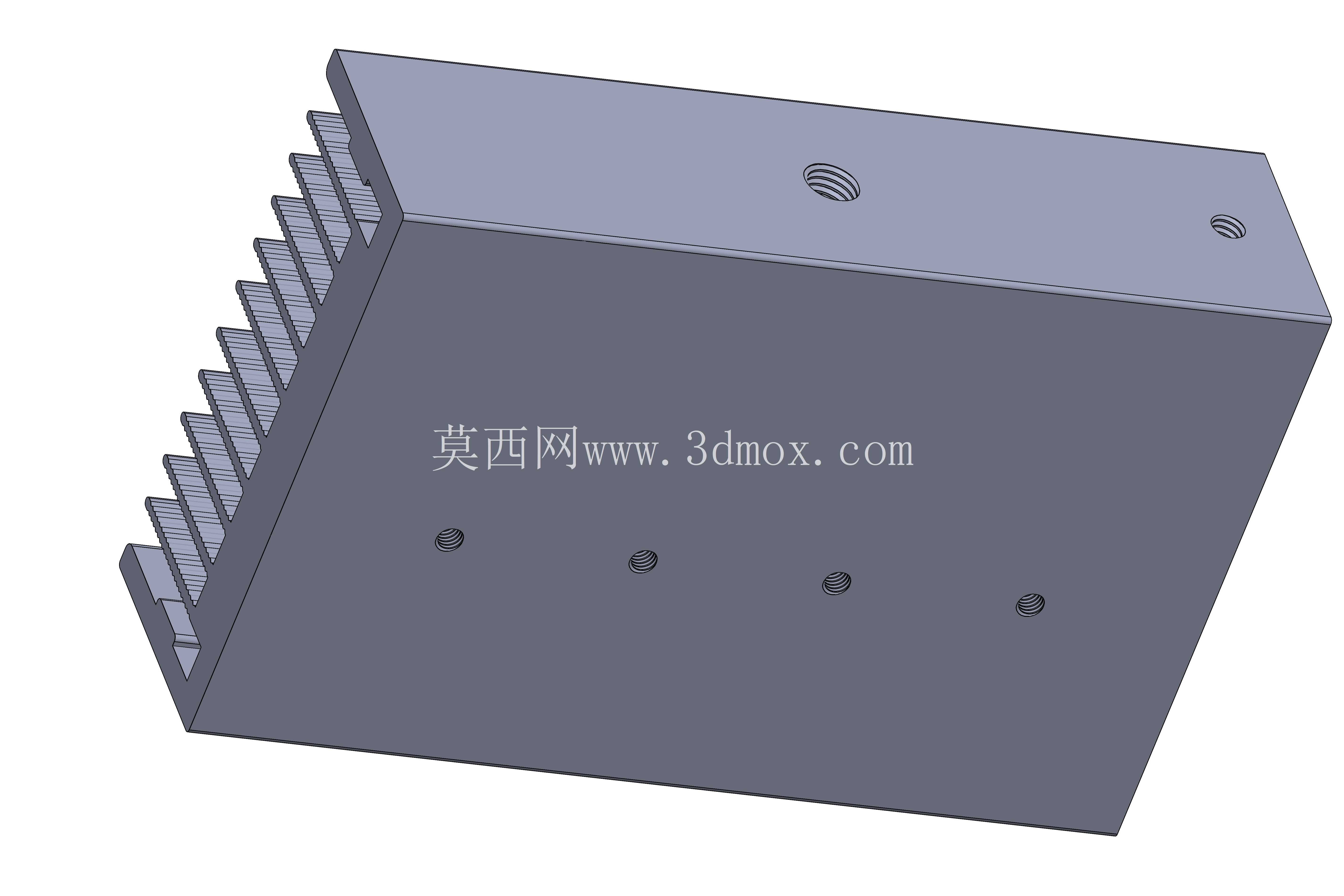

　　在中小功率电子设备的热管理场景中，这类齿状铝制散热结构是应用极广的被动散热方案，常见于工控板卡、小型电源模块、嵌入式主控板、车载电子控制单元的热量导出环节，不需要额外搭配风冷组件就能满足常规工况下的散热需求，能有效降低发热元器件的工作结温，延长电子器件的连续工作寿命。从结构设计来看，这款散热件采用一体化压铸成型的基座加平行直齿的布局，基座部分为平整实心结构，底面加工精度控制在合理区间，能够和发热芯片的表面充分贴合，减少接触热阻，基座上预留的两个定位小孔，是用来配合压簧或者螺丝完成散热件和PCB板的固定，安装时不需要额外设计复杂的固定支架，能大幅缩减装配环节的工时。

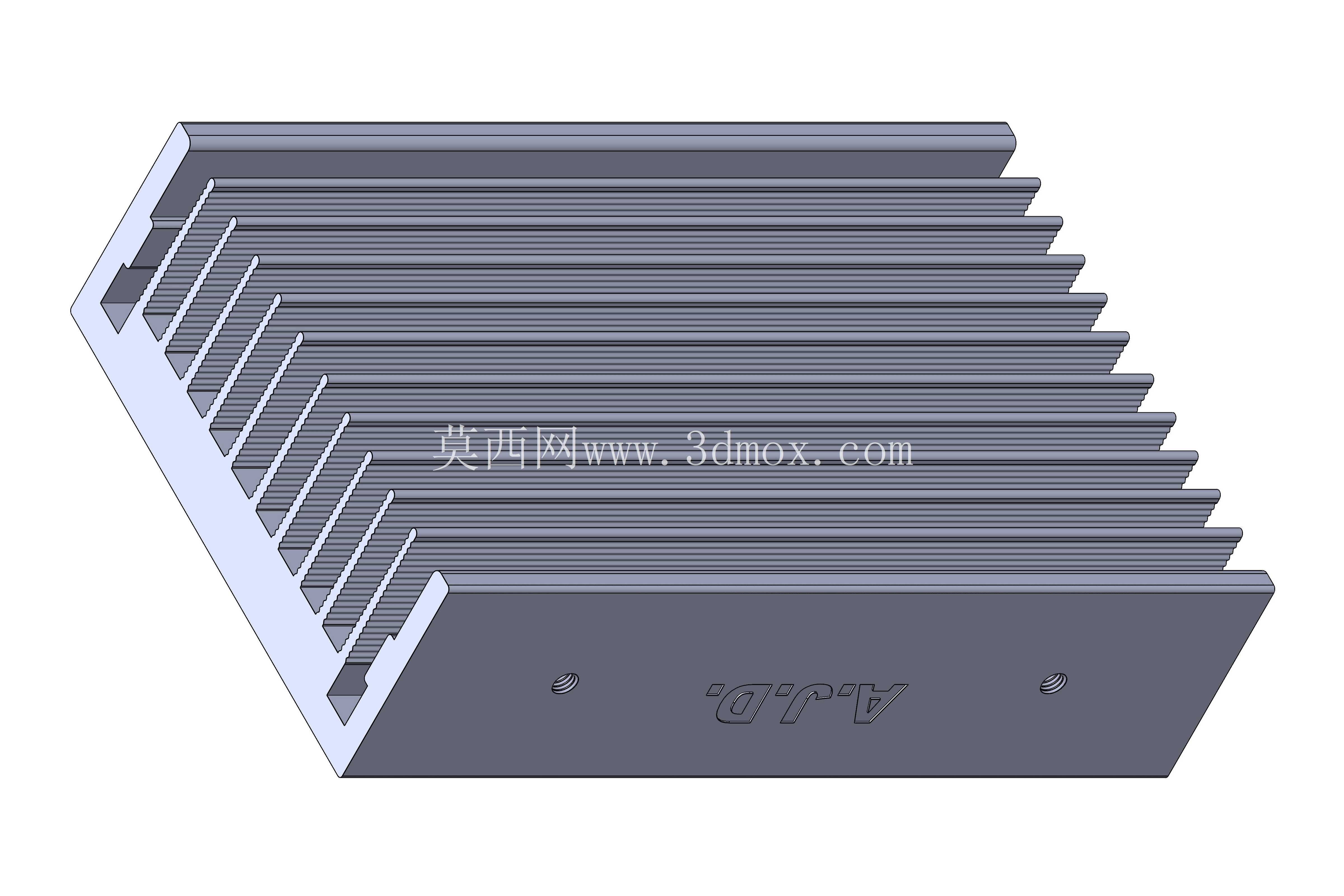

　　散热齿部分采用等间距平行排布的设计，齿片厚度均匀，齿间留足了空气流通的间隙，既保证了足够的散热接触面积，又不会因为齿片过密导致空气流通受阻，在自然对流的工况下，热空气能够顺着齿间通道顺利上升排出，带走基座传导上来的热量。设计过程中需要平衡散热效率和结构强度的关系，齿片的高度和厚度比例经过反复校核，既不会因为齿片过高过薄导致压铸成型时出现填充不满、成型后易弯折变形的问题，也不会因为齿片过厚导致整体重量偏大、材料成本不必要的上升。整体外形的长宽高尺寸适配常规TO封装类功率器件的安装空间，安装边界不会和周边的电容、接插件等板载元器件产生干涉，在PCB布局阶段就能提前预留对应的安装位置，不需要对周边器件做额外的避让调整。

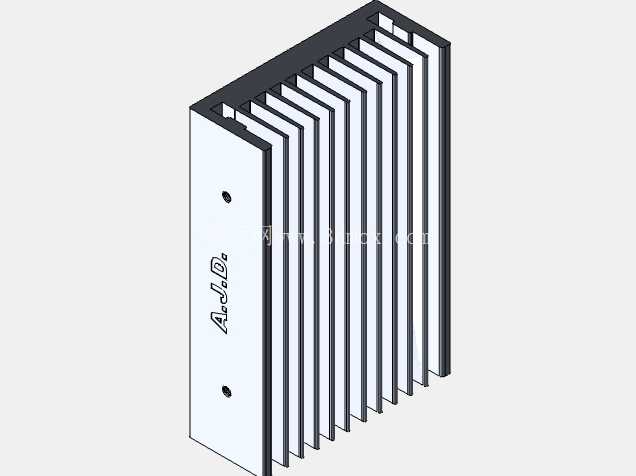

　　基座侧面的标识区域做了微凹处理，能够直接压印产品标识，不需要后续额外做丝印或者激光打标工序，适合批量量产的加工工艺。从实际使用的角度出发，这类散热件的基座平面度是核心管控指标，如果平面度超差，安装后和发热器件之间会出现缝隙，需要填充更多导热介质来填补空隙，反而会增加整体热阻，因此在压铸成型后，基座底面会做精铣处理，保证接触平面的平整度。齿片的排布方向也和设备内部的空气流向匹配，当设备内部存在轻微的空气流动时，气流能够顺着齿片方向穿过，进一步提升散热效率，不需要额外增加风扇就能满足10-25W区间发热功率的散热需求。

　　在结构建模过程中，需要重点关注压铸工艺的拔模角度，所有齿片的侧壁都预留了合理的拔模斜度，保证压铸开模时能够顺利脱模，不会出现齿片拉伤、缺料的问题，基座和齿片的连接位置做了微小的圆角过渡，避免应力集中导致成型后出现开裂，同时也能减少压铸时金属液流动的阻力，提升成型良品率。这类散热结构不需要复杂的后期加工，压铸成型后经过去毛刺、表面阳极氧化处理就能直接投入使用，阳极氧化层能够提升铝材的表面辐射系数，进一步增强被动辐射散热的能力，同时也能提升表面的耐腐蚀性能，适应潮湿、多尘的工业工作环境。在选型适配时，只需要核对发热器件的热耗、安装空间的尺寸边界、固定孔位的间距，就能直接匹配使用，不需要重新开模定制，能够大幅缩短产品的开发周期，降低结构件的开发成本，是中小功率电子设备热设计环节非常通用的一类散热结构方案。
