非贮压式气溶胶灭火装置结构设计

在无人值守封闭空间的消防防护场景中，非贮压式气溶胶灭火装置是近年应用占比持续提升的固定式消防部件，本次拆解的这款装置，核心针对A、B、C类固体表面火、液体火、气体火场景设计，无高压贮存结构的特性，从根源上规避了传统贮压式瓶组长期存放的压力泄漏、瓶体腐蚀爆裂风险，适配长期无人运维的封闭隔间防护需求。

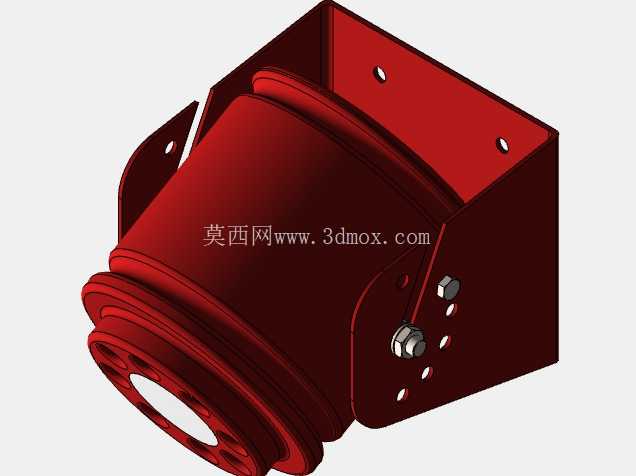

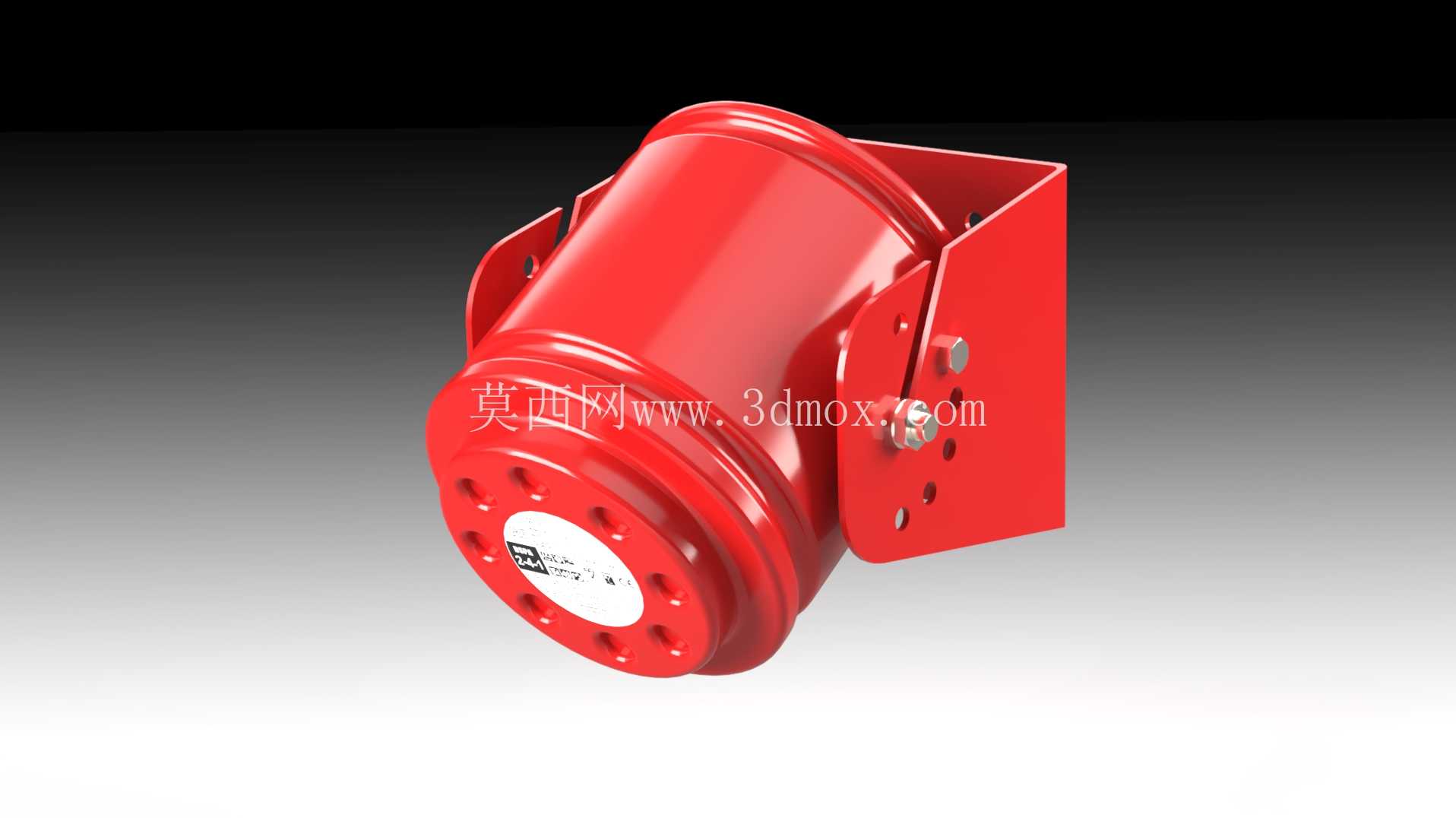

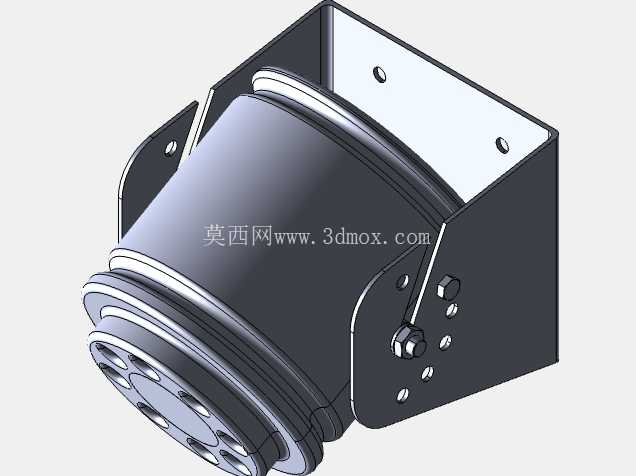

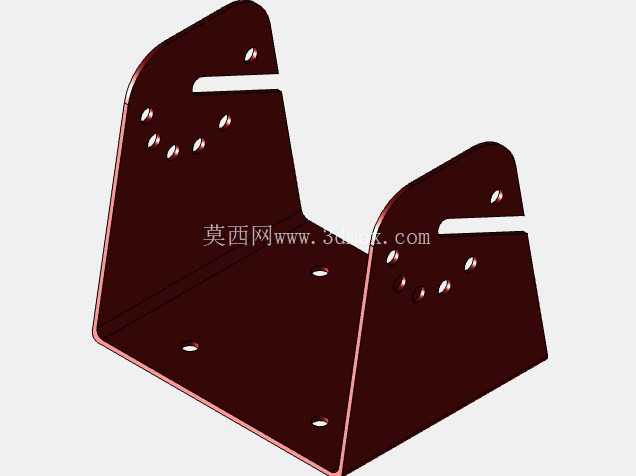

从实际落地的安装边界来看，装置主体采用圆柱形承压壳体设计，配套L型折弯安装支架，支架上预留多组腰型调节孔，可适配墙面、设备舱壁、机柜内侧等多种安装基面，安装时无需额外焊接基座，仅需通过膨胀螺栓或设备自配螺丝即可完成固定，安装净空要求仅需预留大于壳体直径15%的周边散热间隙，无需布设复杂的输送管网，单装置即可独立完成防护区间的全淹没灭火，大幅压缩了狭小隔间内的消防系统安装空间。

功能逻辑层面，装置激活后内部药剂会通过氧化还原反应快速生成纳米级气溶胶颗粒，伴随惰性气体共同向防护空间内扩散，整个产气过程无额外高压冲击，气溶胶颗粒可通过吸热降温、化学抑制链式反应的双重作用中断燃烧过程，不会对防护区内的精密电子设备造成二次污损，这也是其在数据机房服务器舱、档案存储隔间、电力设备舱、储能电池舱等场景广泛应用的核心原因。不同于贮压式设备需要定期校验压力表、补充充装压力，该类装置全生命周期内无需压力维护，仅需按使用年限到期整体更换即可，运维成本较传统气体灭火系统降低60%以上。

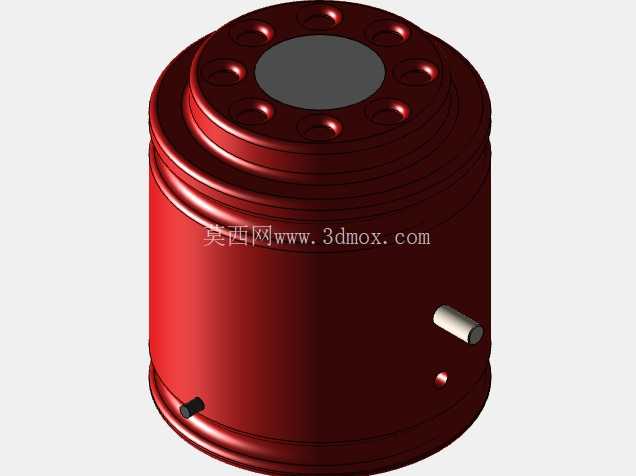

结构设计细节上，壳体前端的喷放端采用均布小孔的端盖结构，孔位经过流体仿真优化，可保证气溶胶喷出时沿周向均匀扩散，避免局部喷放流速过高冲击周边精密器件；侧面的安装支架与主体壳体之间采用铰接式固定结构，可在一定范围内调整喷口朝向，适配不同防护区间的喷放覆盖角度需求；壳体表面采用高温静电喷塑处理，可耐受药剂反应时的瞬时高温，同时具备良好的防腐蚀、抗潮湿性能，可适配地下管廊、高湿仓储等相对恶劣的安装环境。

从三维建模的工程视角来看，该装置的结构拆分可分为壳体主体、反应药剂仓、启动触发模块、安装支架、喷口端盖、密封隔热层六个核心部分，建模时需重点关注支架腰型孔的位置公差、端盖喷孔的流通面积匹配、壳体与支架连接位的铰接间隙，既要保证安装调节的便利性，也要避免长期震动环境下连接位出现松脱。在设备选型匹配时，需根据防护区间的净容积计算所需药剂充装量，不同规格的装置壳体长度会随药剂量调整，直径尺寸保持统一，可适配同规格的安装支架，降低不同防护点位的安装配件备货种类。

实际工程应用中，该类装置通常搭配火灾探测模块联动启动，也可选用热敏线自启动版本，无需外接供电与控制系统即可独立工作，特别适配无外接电源的户外设备舱、通讯基站柜等场景。装置喷放后产生的气溶胶沉降物为干燥固体颗粒，可通过常规吸尘方式清理，不会附着在设备表面形成油污或导电层，不会对服务器、存储介质、精密仪器造成不可逆损坏，这一特性使其在精密设备防护场景的适配性远高于干粉、水基类灭火装置。需要注意的是，该类装置不适用于经常有人停留的开放空间，也无法扑救遇水发生反应的活泼金属类火灾，选型时需明确防护区内的可燃物类型，避免错配导致防护失效。
