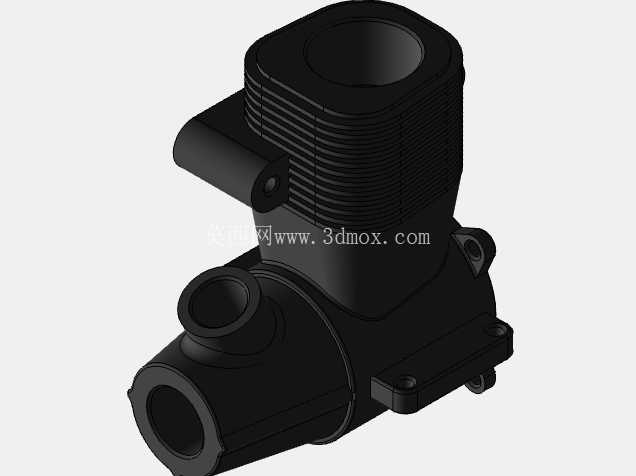

紧凑型单缸发动机外部结构三维数模

这套单缸发动机外部结构数模，完整还原了小排量紧凑型动力单元的外部装配特征，覆盖了从缸体散热结构到各外接端口的全部安装边界，可直接用于教学演示、装配干涉校验、产品外观可视化验证等多个工程场景。在小型通用机械、园林工具、微型代步车辆、教学实训台架的开发环节，这类外部结构数模能够帮助设计人员快速完成外围部件的匹配设计，无需从零开始测绘发动机本体的外部轮廓，大幅缩短前期方案对接的周期。

从实际功能特性来看，该数模重点还原了气缸体上部的散热鳍片结构，鳍片采用等间距平行排布设计，每片鳍片的厚度、相邻鳍片的通风间隙都按照风冷单缸机的常规散热需求做了匹配，既保证了足够的散热接触面积，也兼顾了壳体铸造时的拔模工艺性，不会出现壁厚突变导致的铸造缺陷。缸体侧面预留的进排气端口、附属安装凸台都做了准确的结构还原，包括凸台上的安装孔位、定位止口的边界尺寸，都和实际通用机型的安装参数保持一致，外围的空滤器、排气管、化油器等部件可以直接按照端口位置做对接设计，不需要反复调整安装位置。

设计思路上，这套数模没有做内部曲柄连杆、配气机构的细节刻画，而是把所有建模精度集中在外部装配关联的结构上，对于不需要做发动机内部热力学、动力学仿真的场景来说，这种轻量化的外部结构数模能够大幅降低装配体的文件体量，在做整机布置、外观渲染、安装干涉检查时，软件运行流畅度更高，不会因为过多内部细节特征导致操作卡顿。缸体下部的安装脚座做了加强筋结构还原，脚座上的固定通孔位置、安装面的平面度边界都做了明确标注，在做机架设计时，可以直接提取安装孔的坐标参数，匹配对应的固定螺栓规格、减震垫尺寸，避免出现安装孔位错位、安装面间隙不均的问题。

从安装边界来看，缸体顶部的燃烧室开口、侧面的各个外接端口的中心高度、伸出长度都按照通用紧凑型单缸机的常规尺寸做了还原，在做整车或者整机布置时，可以直接把该数模作为固定参考件，围绕它布置油箱、消音器、传动组件的位置，提前排查各个部件之间的运动干涉、装配间隙问题。比如在做微型发电机组的设计时，就可以依托该数模的外部轮廓，匹配发电机的连接法兰位置，调整机架的横梁排布，保证散热风道能够顺畅流经缸体的散热鳍片，不会出现其他部件遮挡通风路径导致散热效率下降的问题。

对于机械设计初学者、职业院校的实训教学来说，这套数模可以作为建模练习的参考模板，通过拆解它的外部结构特征，理解铸造壳体的建模逻辑、安装凸台的设计规范、散热结构的排布原则，掌握从功能需求倒推结构设计的思路，而不是单纯追求外观相似。在做产品宣传的可视化渲染时，该数模的外部曲面做了连续顺滑处理，没有碎面、尖角的建模缺陷，赋予材质后可以直接输出高质量的渲染图，用于产品手册、方案汇报的素材制作，不需要再做额外的曲面修补工作。
