风冷式斯特林热空气动力装置结构设计

这套风冷式热空气动力装置的结构设计，核心围绕外燃式热循环的工作逻辑展开，区别于传统内燃机依赖缸内爆燃做功的模式，它依靠外部热源对气缸内封闭工质加热，配合风冷散热段形成稳定的温度差，推动活塞往复运动再通过曲柄连杆机构转化为旋转动力输出。从实际应用场景来看，这类小型热空气动力装置常被用于热力学原理教学演示、小型低功率动力输出场景，也可作为余热回收场景下的微型动力验证单元，它对热源的适配性极强，小到蜡烛燃烧的热量、工业设备散逸的低温余热，都能作为其动力输入源，不需要像内燃机那样依赖特定标号的燃油，也没有复杂的喷油、点火配套结构。

在功能特性设计上，这套结构特意采用了多段叠片式的风冷散热鳍片结构，布置在动力气缸的冷端区域，鳍片之间预留了均匀的空气流通间隙，不需要额外加装强制散热风扇，依靠飞轮旋转带动的周边空气扰流就能完成冷端热量散逸，维持冷热端的稳定温差，这也是风冷式设计的核心优势——省去了水冷结构所需的水箱、管路、密封件，整体结构更紧凑，维护成本更低。动力输出端的飞轮采用了辐条式镂空结构，在保证转动惯量满足动力循环平稳性要求的前提下，尽可能降低了飞轮自身重量，减少启动阶段的阻力矩，让装置在低热量输入的工况下也能顺利启动运转。

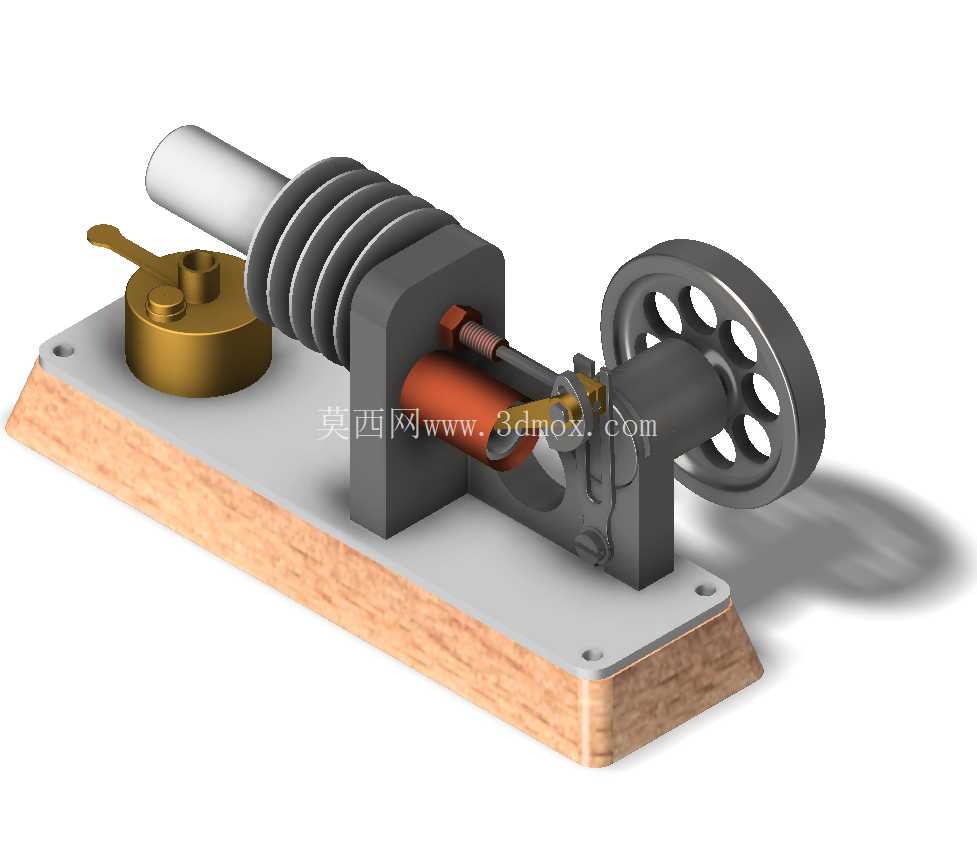

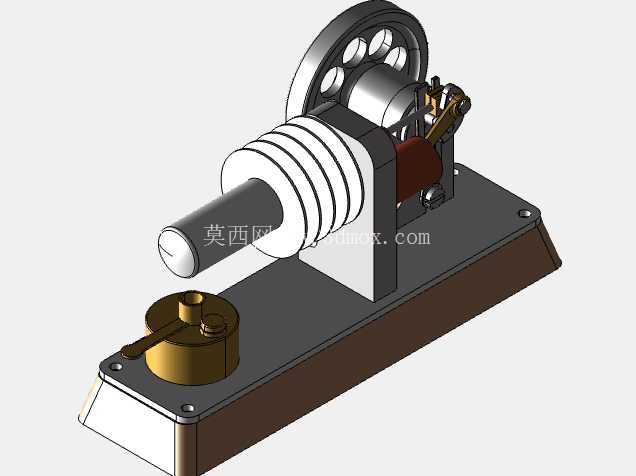

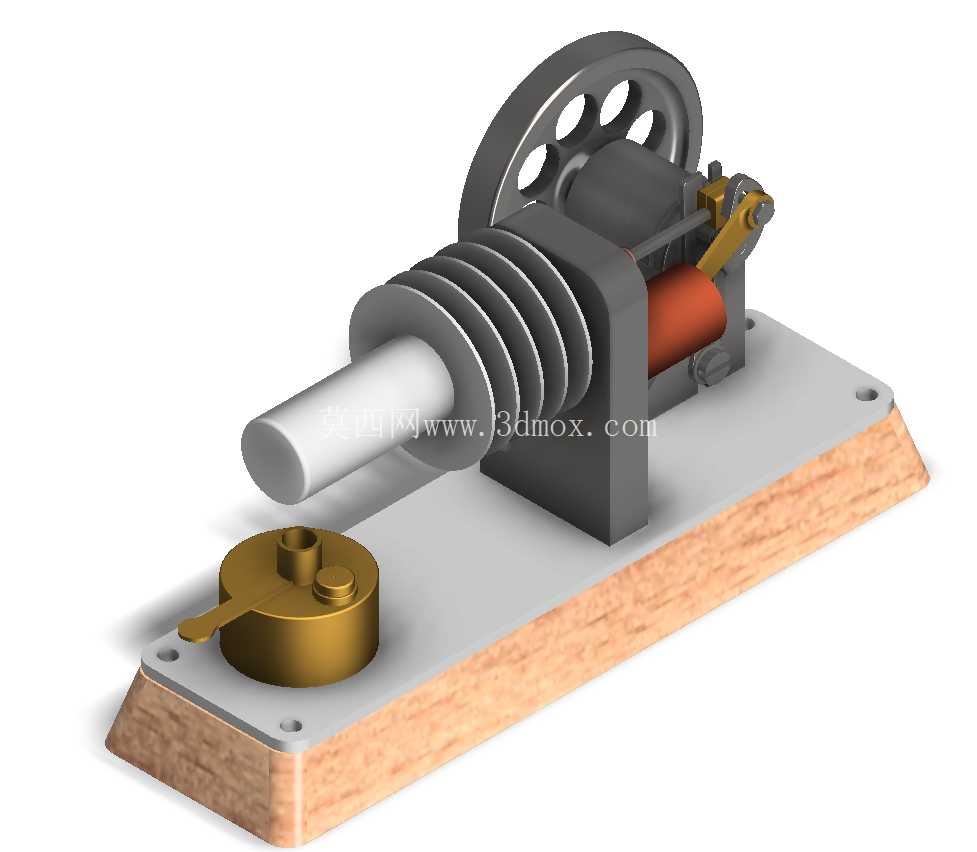

从结构设计思路来看，整个装置采用了分层布局逻辑，底部的木质基座承担整体支撑与隔振作用，金属安装底板通过螺栓固定在基座上，所有运动部件都集成在这块金属底板上，保证各部件的同轴度与安装精度。动力气缸采用卧式布置，热端靠近外部热源放置，冷端连接散热鳍片，置换活塞与动力活塞的运动相位差通过曲柄连杆机构精准匹配，保证工质在冷热端之间的流动时序符合斯特林循环的要求，避免出现工质串流、相位偏差导致的动力输出不足问题。外置的黄铜色燃料座专门用于放置小型固体热源，其位置刚好对准气缸热端的受热区域，同时预留了足够的空气流通空间保证热源充分燃烧，不会因为缺氧导致热源温度不足。

在安装边界与尺寸设计上，整套装置的所有运动部件都没有超出金属底板的投影范围，飞轮的旋转半径经过反复校核，不会与基座、散热鳍片、燃料座发生运动干涉，各连接螺栓的安装位置都预留了足够的扳手操作空间，方便后期拆装维护。曲柄连杆机构的铰接点都采用了小间隙配合，既保证运动过程无卡滞，又能减少工质泄漏的风险，气缸与活塞之间的配合精度控制在合理区间，不需要额外加装复杂的密封件就能保证封闭工质的压力稳定。整套结构没有采用特殊定制的异形零件，大部分结构件都可以通过常规的机加工工艺制作完成，非常适合作为机械结构教学、热力学原理演示的实物模型，也能为微型余热回收动力装置的结构设计提供参考，帮助设计人员验证外燃式动力循环的结构匹配逻辑，优化冷热端的布局与散热结构设计，提升小功率外燃动力装置的运行稳定性与能量转换效率。
