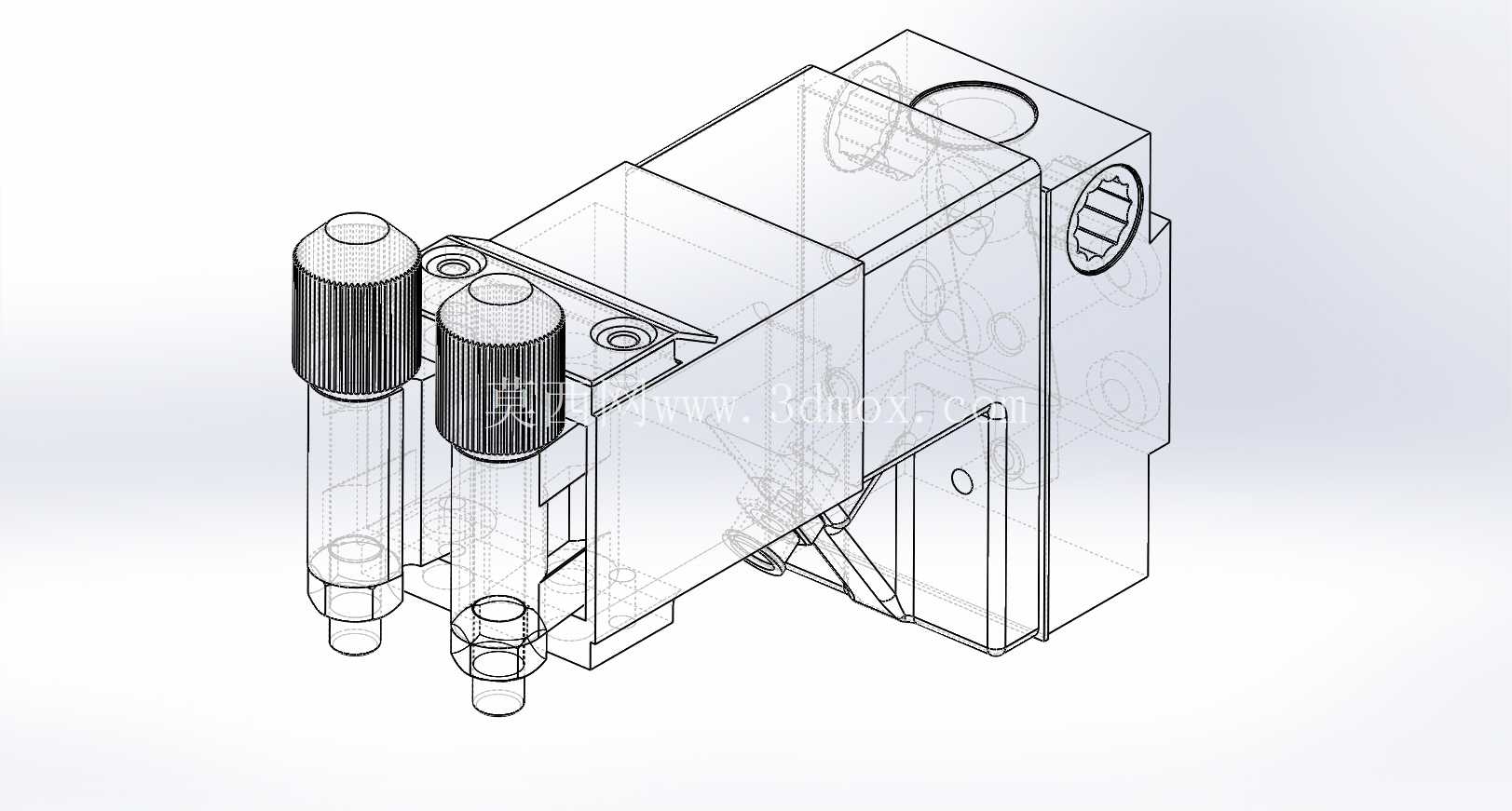

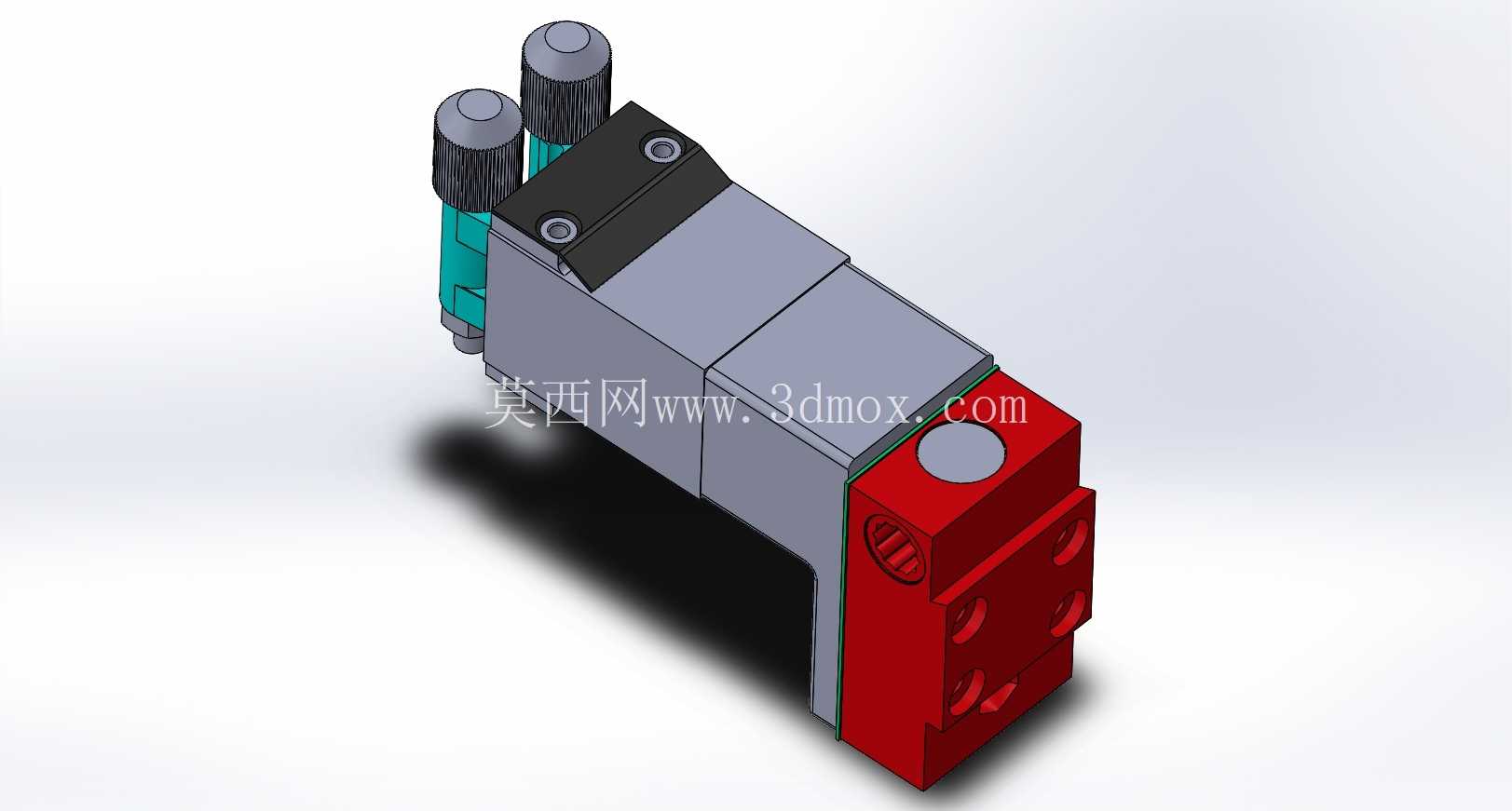

施拉特夹线器工装夹具三维结构

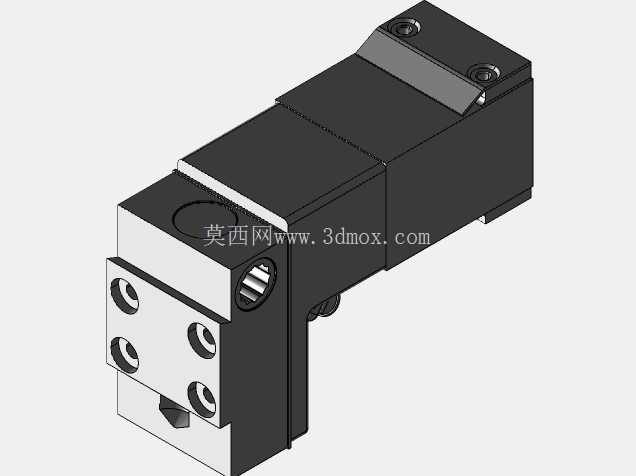

　　在焊接类生产线的线缆预处理工位，这类夹线机构是工位端的核心执行部件，主要承担线缆端头的固定、定位与夹持作业，避免线缆在焊接、端子压接或者线束排布过程中出现移位、松脱，直接影响工位加工的一致性与作业效率。从结构布局来看，该夹线器采用模块化的块式叠装设计，主体以黑色硬质阳极氧化铝合金为基座材质，前端夹持端采用不锈钢材质加工，兼顾整体轻量化与夹持工作面的耐磨性能，适配车间内多频次往复开合的作业工况。前端安装面设置四个呈矩形排布的内六角安装孔，可直接通过螺栓固定在工位滑台或者焊接专机的执行端面上，安装孔位的公差设计控制在H7级，能保证重复安装的定位精度控制在0.02mm以内，不需要每次安装后重新校准夹持中心位置。

　　夹持端的开口行程经过适配优化，可覆盖常规0.5mm²到6mm²线径的多芯线缆、单芯硬线的夹持需求，夹持接触面做了细微的网纹滚花处理，既不会夹伤线缆外层绝缘皮，又能提供足够的静摩擦力，避免线缆受轴向拉力时出现滑移。夹线器的驱动部分集成在主体腔体内，侧面预留的气路接口可直接接入车间常规0.5-0.7MPa的压缩气源，不需要额外加装外置驱动组件，整体外形的长宽高尺寸控制在紧凑范围内，横向总长度不超过120mm，主体截面宽度为40mm，高度为35mm，在密集排布的多工位焊接设备上不会占用过多安装空间，相邻工位的夹线器安装间距可以压缩到50mm以内，适配高密度线束加工工位的布局需求。

　　设计过程中特意将驱动活塞的运动轴线与夹持中心做了同轴度校准，避免开合过程中出现偏载，长期往复作业不会出现夹持面错位的问题，夹持力的输出曲线经过调校，在额定气压下夹持力稳定在120N左右，既可以牢牢固定线缆，又不会因为夹持力过大压溃线缆内部的线芯。主体侧面设置的调节旋钮可微调夹持行程，针对不同线径的线缆不需要更换夹头，只需要转动调节旋钮即可改变开合的最小间隙，换型时间可以控制在10秒以内，适配多品种小批量的线束加工场景。

　　从安装边界来看，夹线器的底部没有突出的结构件，所有气路接口、调节部件都布置在侧面和尾部，安装时只需要保证前端夹持位置与线缆送进机构的中心高度差不超过0.1mm即可，不需要额外预留底部的操作空间，可直接贴装在安装基板上，进一步压缩工位的整体占用空间。在焊接作业场景中，该夹线器可配合自动送线机构、焊枪进给机构完成线缆端头的焊接固定，夹持状态下线缆的端头跳动量控制在0.03mm以内，能保证焊接位置的一致性，减少虚焊、偏焊的不良品率。相较于传统的手动夹线夹具，这种集成式的气动夹线器不需要人工手动锁紧，触发信号接入设备PLC后可实现自动开合，单工位的作业效率可提升40%以上，同时降低操作人员的重复劳动强度。结构上所有的连接缝隙都做了密封处理，可阻挡焊接过程中产生的焊渣、金属粉尘进入腔体内部，日常维护只需要定期在导向部位涂抹少量润滑脂即可，不需要频繁拆解清理，平均无故障作业时长可达到8000小时以上，适配车间两班倒的连续生产工况。前端的夹持模块采用快拆式设计，当夹持面出现过度磨损时，只需要松开两个固定螺丝即可更换夹头，不需要整体拆卸夹线器，维护更换时间不超过5分钟，减少设备停机等待时间。
