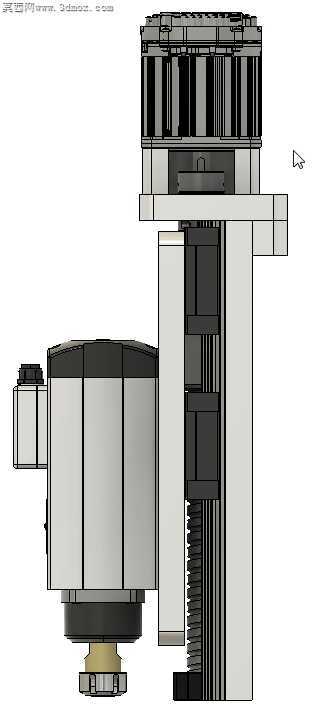

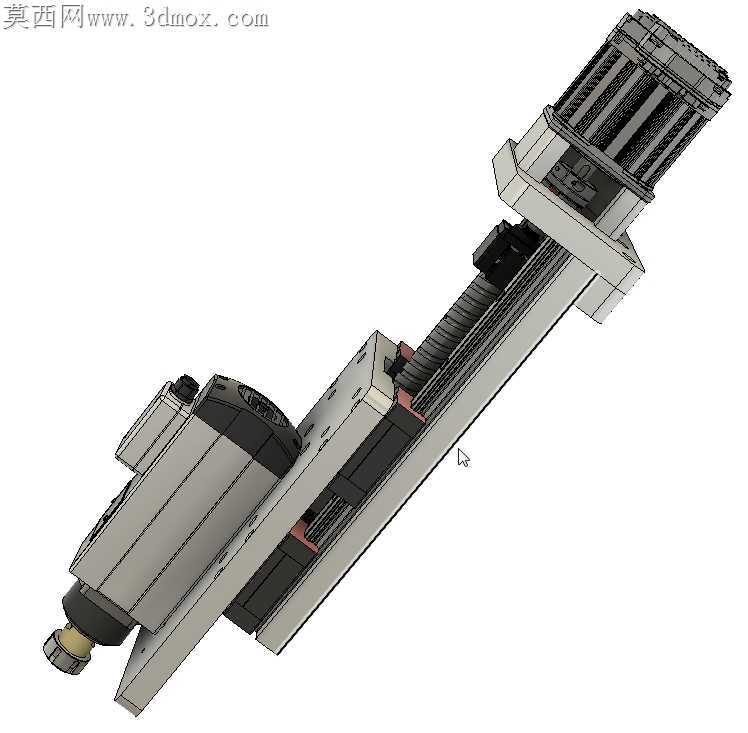

数控设备20毫米钢轨Z轴传动总成

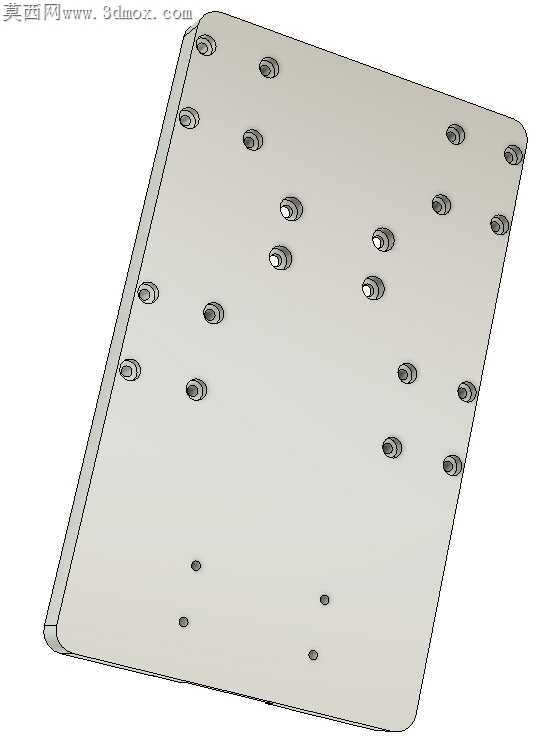

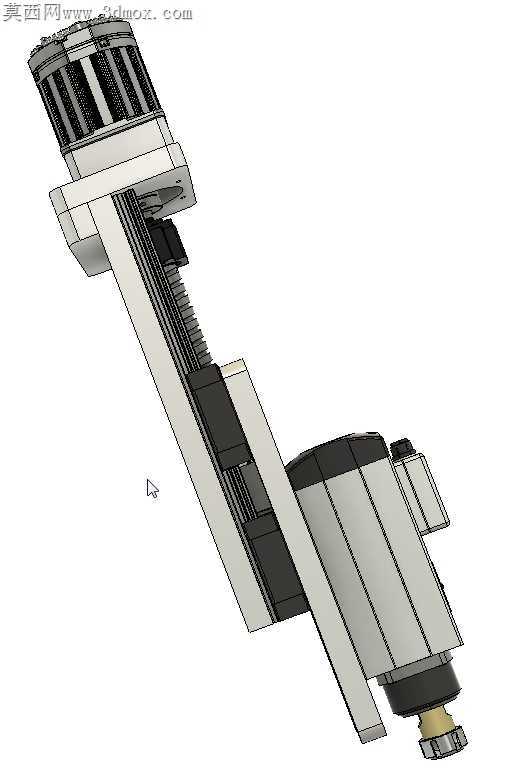

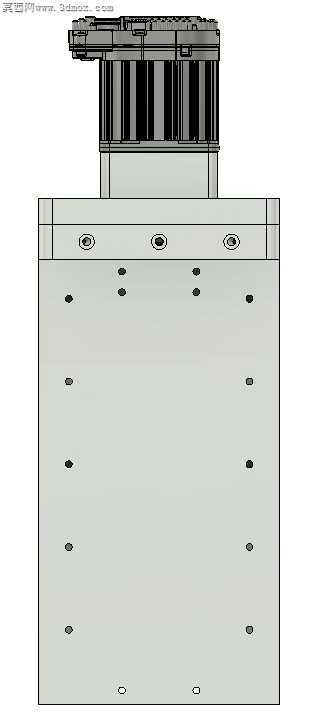

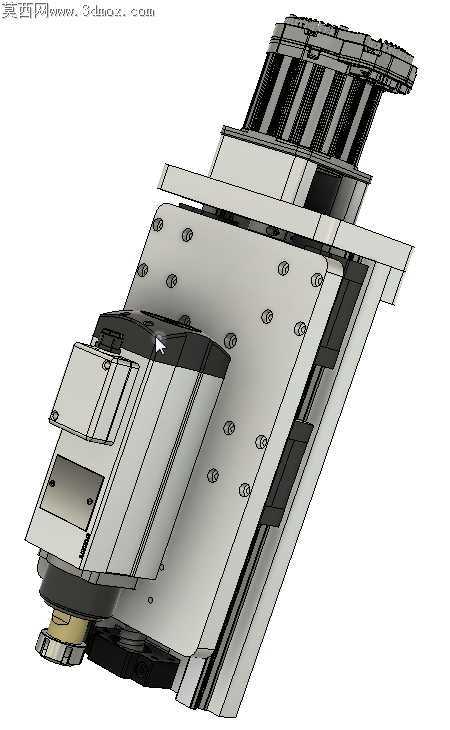

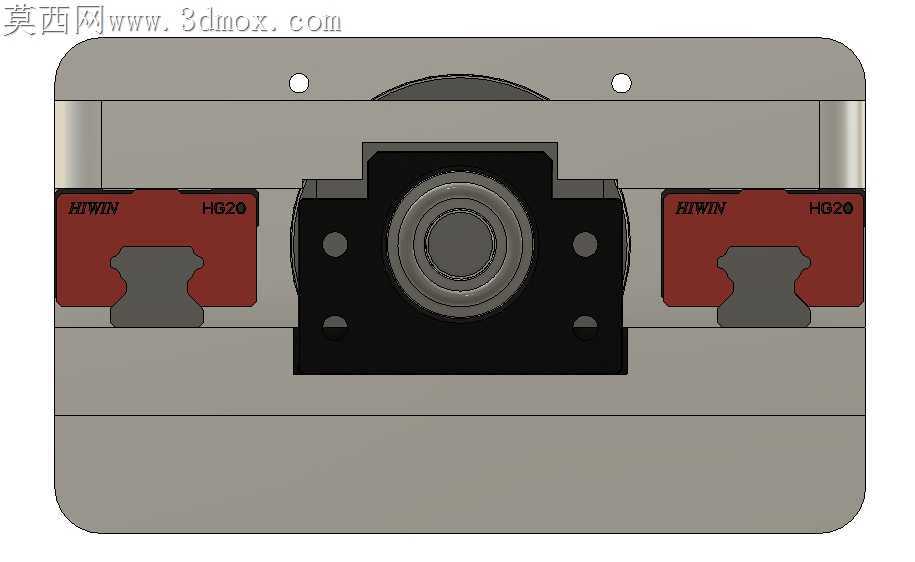

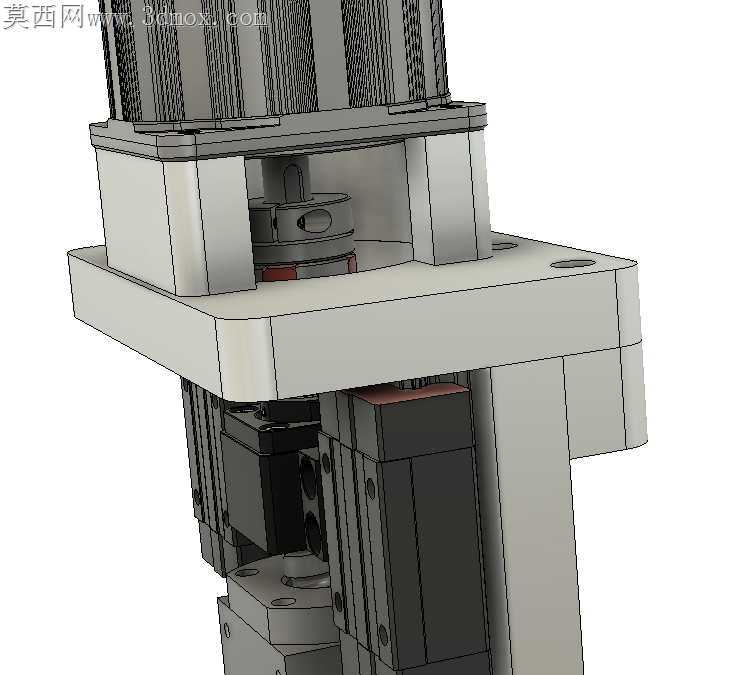

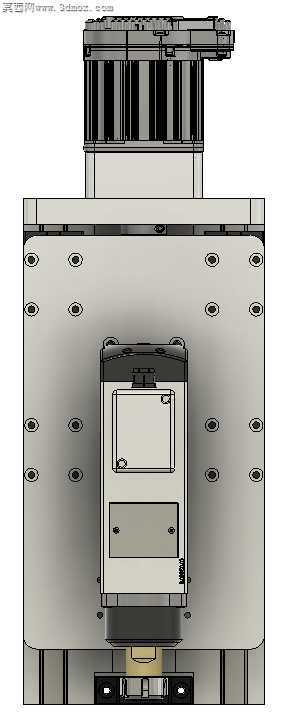

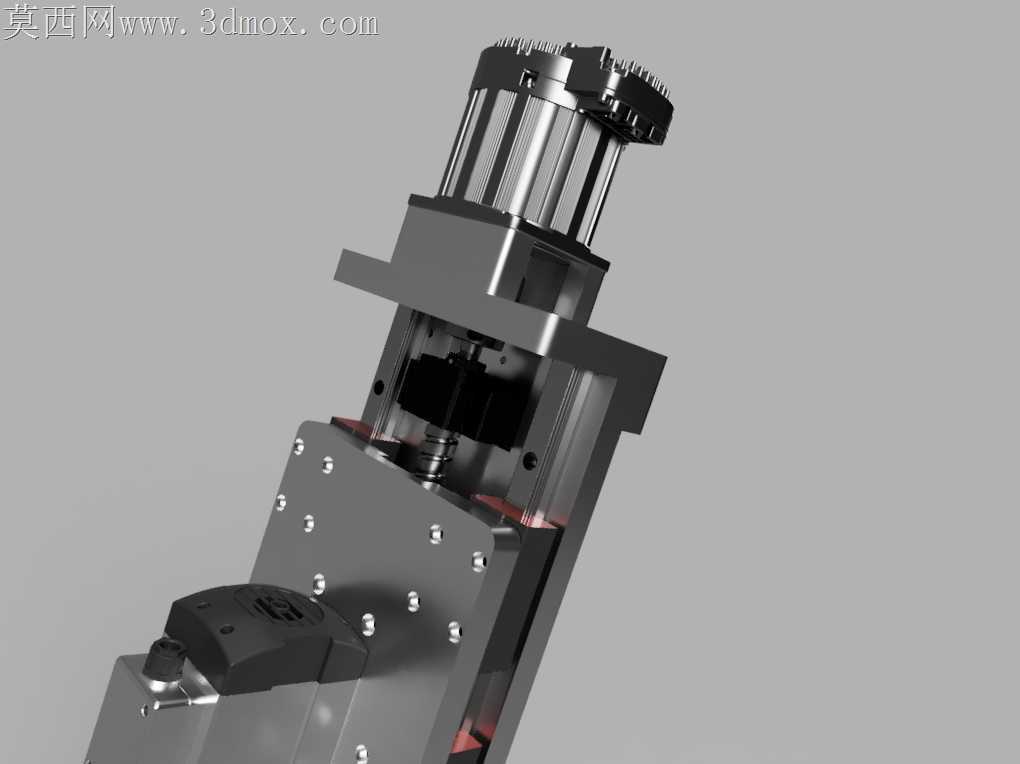

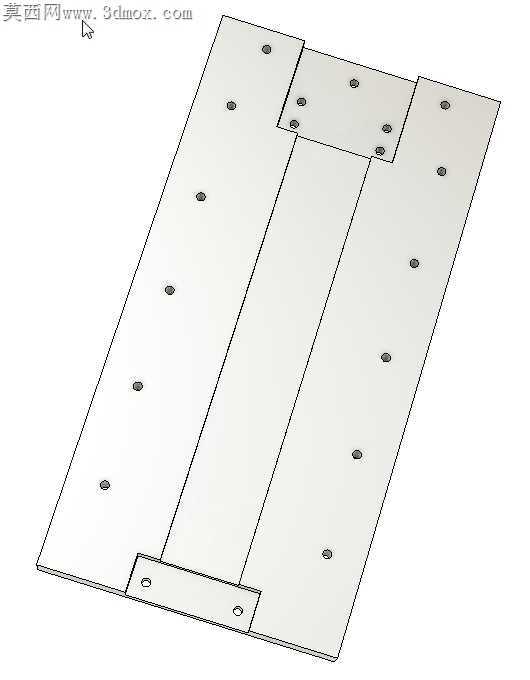

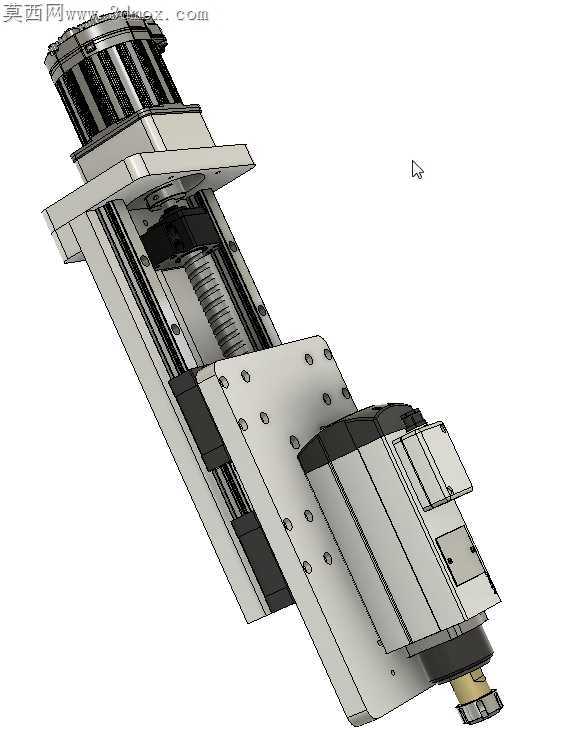

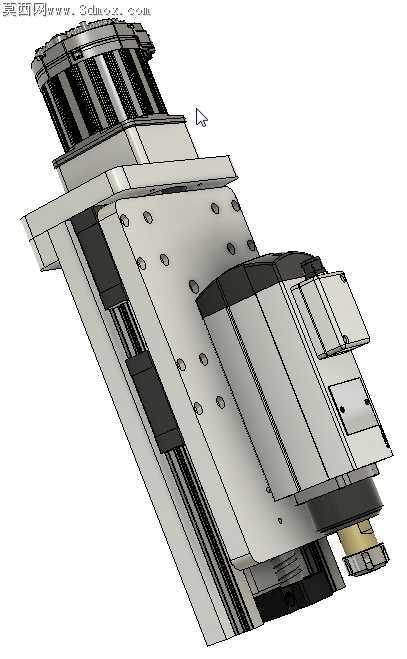

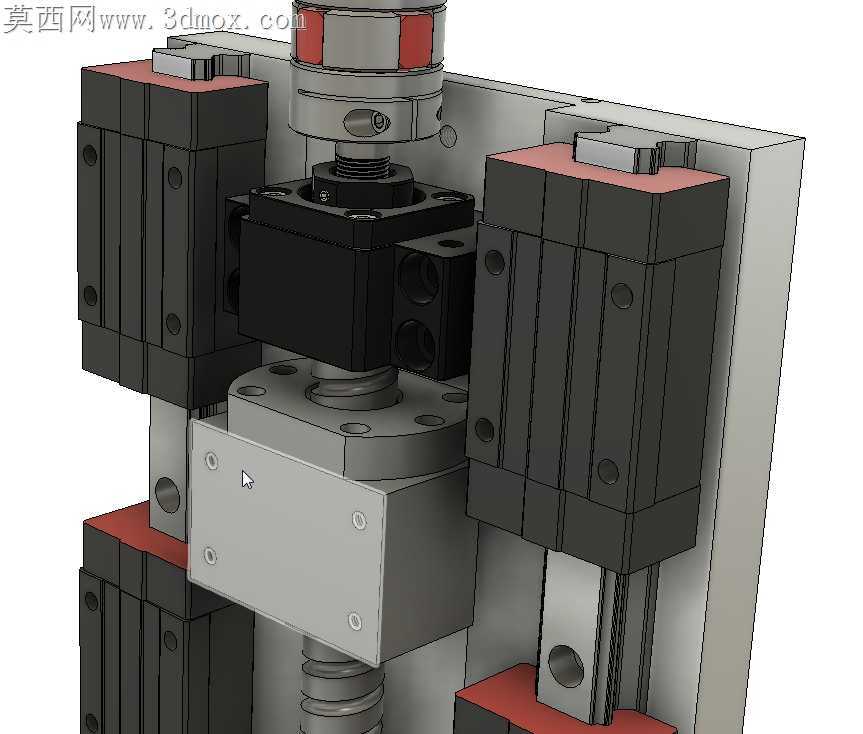

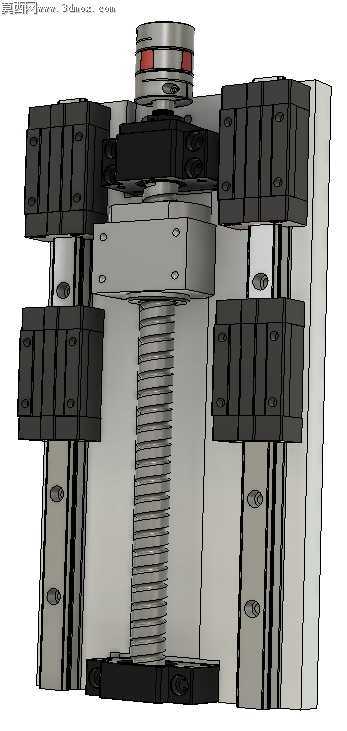

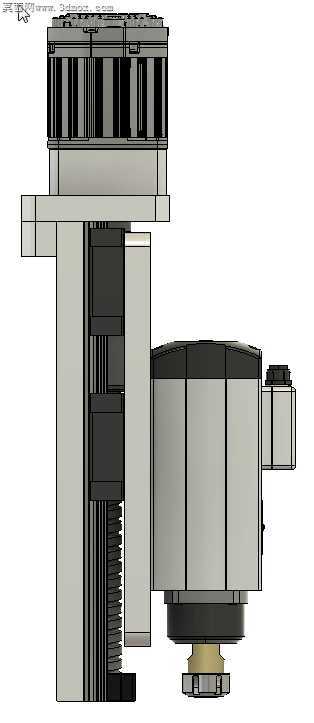

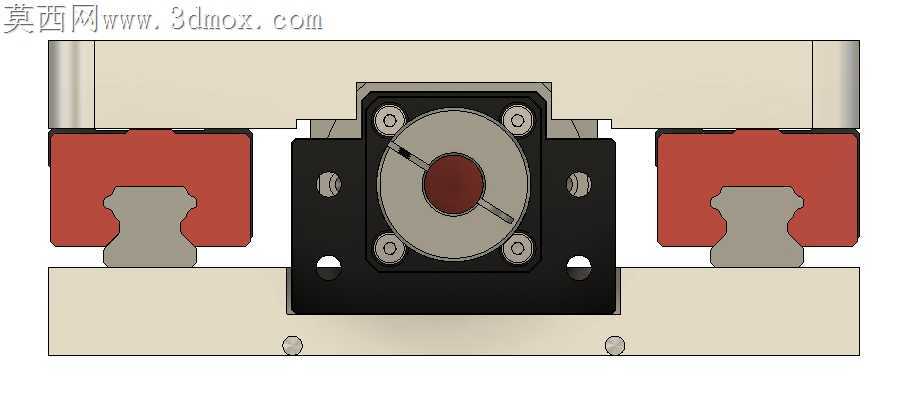

该Z轴传动总成是面向中小型数控加工、精密运动控制场景打造的直线进给执行单元，核心采用20毫米规格直线钢轨作为导向承载结构，可适配桌面级数控铣床、定制化点胶设备、小型自动化检测平台、精密雕刻设备等需要垂直方向精准位移的装备，承担垂直方向的载荷承载、精准进给、位置保持的核心功能，是数控类设备实现垂直轴运动的核心功能部件。在实际设备运行过程中，该总成通过伺服电机输出扭矩，经联轴器传递至滚珠丝杠副将旋转运动转化为直线运动，配合钢轨上的滑块实现滑台的平稳上下移动，可精准控制垂直方向的进给位移量，满足不同工况下的定位精度、进给速度要求，同时配套的轴承结构可承受轴向载荷，抵消垂直布置带来的重力影响，避免滑台下坠风险。从设计思路来看，该总成采用模块化集成设计，将导轨、丝杠、电机安装座、滑台安装板、限位结构整合为一体式组件，无需用户单独进行导轨丝杠的平行度调校、电机同轴度校准，可直接作为标准部件集成到整机设备中，大幅降低整机的装配调试难度；设计过程中针对垂直轴的受力特性，对安装板的厚度、螺栓排布位置做了针对性优化，保证滑台搭载末端执行器时不会出现结构形变，同时预留了标准的安装孔位，可适配不同规格的主轴、点胶阀、检测探头等末端执行件，拓展性较强。在尺寸与安装边界方面，该总成的导轨宽度为20毫米，整体横向安装尺寸紧凑，不会占用过多的设备横向空间，垂直方向的有效行程可根据实际需求通过调整丝杠长度适配，安装基面仅需保证平面度要求即可完成固定，滑台台面的安装孔位采用通用间距设计，可兼容市面上多数常规规格的末端执行配件；钢轨的滚道结构经过适配设计，可承受一定的倾覆力矩，即使滑台搭载偏载载荷也能保持平稳运行，不会出现卡顿、爬行等影响运动精度的问题，整体结构兼顾了刚性、运动精度与装配便捷性，适合中小型自动化设备的开发与改装场景使用。
