带机械分气结构的双工位特殊气缸

在压铸模具的周边配套执行机构选型中，常规单轴气缸往往难以满足多工位同步顶出、分路气控的复合动作需求，这款集成机械分气结构的特殊气缸，正是针对这类紧凑安装场景下的复合动作需求开发的执行单元。从实际安装边界来看，该气缸整体外形尺寸控制在40x16x50mm的区间内，安装面的孔位布局完全适配压铸模模架的标准安装槽位，不需要额外加工转接板即可直接固定在模架侧装位，能大幅缩减模具周边气动管路的排布空间，避免多气缸并排安装时出现的管路干涉、动作不同步问题。

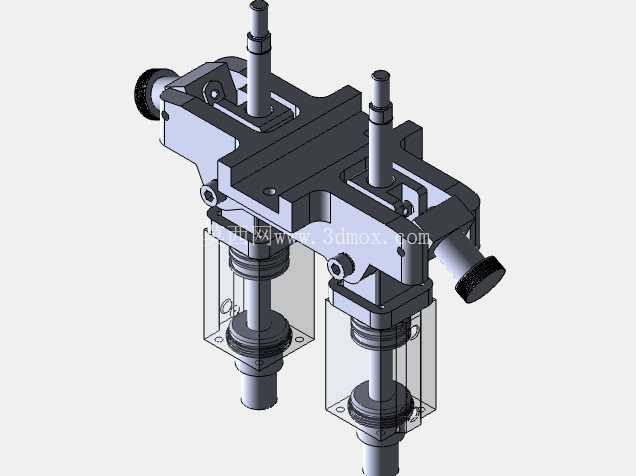

不同于常规气缸将气路接口直接开设在缸体端盖的设计，这款气缸将分气结构与缸体做了一体化集成设计，两组平行布置的活塞杆单元共用同一组进气控制回路，通过内置的机械分气结构实现两路气路的独立通断控制，不需要在外部额外加装气路分流块、独立电磁阀组，就能实现两个工位的独立顶出、同步复位动作。在压铸生产的实际工况中，这类结构常被用于模具局部的二次顶出、小型抽芯机构的驱动，尤其是针对铸件上存在多个深度较浅、排布间距较小的倒扣结构时，单组集成式气缸可以替代两组独立气缸完成动作，既减少了模具上的安装开孔数量，也能避免多气缸动作时差导致的铸件顶出变形问题。

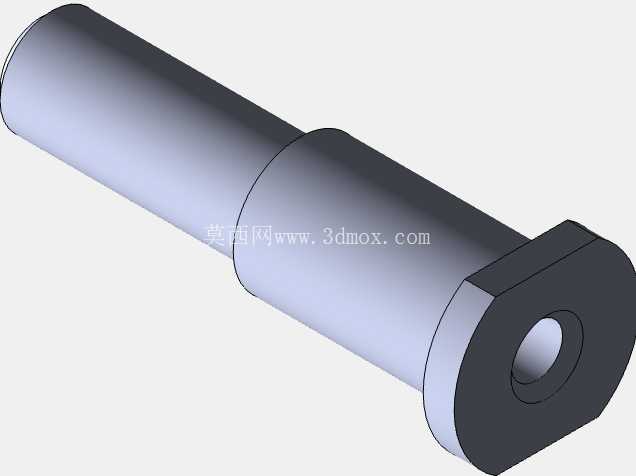

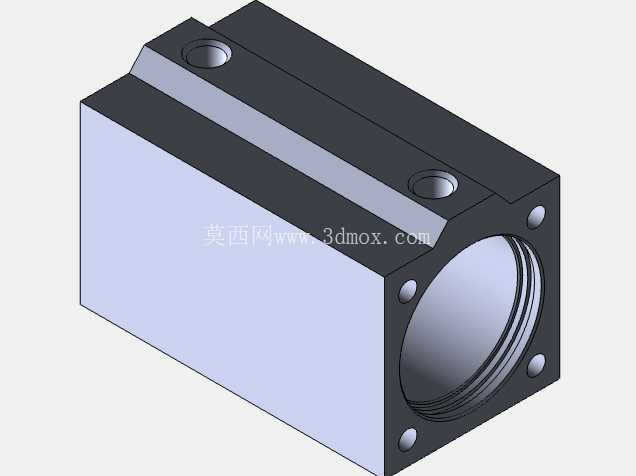

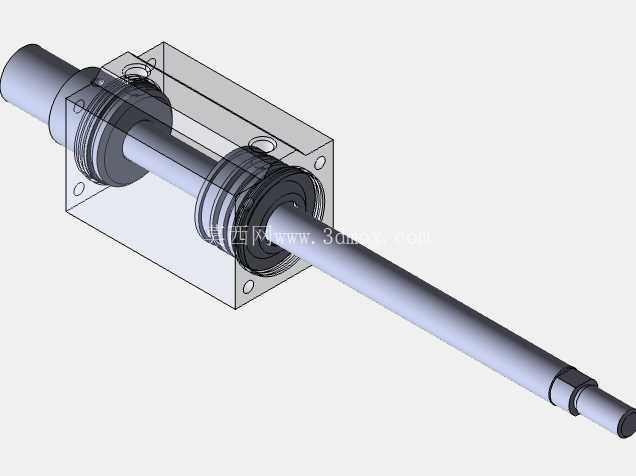

从结构设计的细节来看，缸体主体采用硬质阳极氧化的铝合金材质，在保证整体结构强度的前提下尽可能压缩了自身重量，活塞杆表面做了镀硬铬处理，耐磨性能可以满足压铸生产场景下长期往复运动的磨损需求，缸筒部分采用透明可视化的防护结构，运维人员可以直接观察到活塞的运动位置、密封圈的老化状态，不需要拆解缸体就能快速判断设备运行故障。两侧的气路接口采用标准内螺纹接口，适配车间常规的气动快插接头，不需要定制特殊规格的管路连接件，现场安装更换的效率更高。

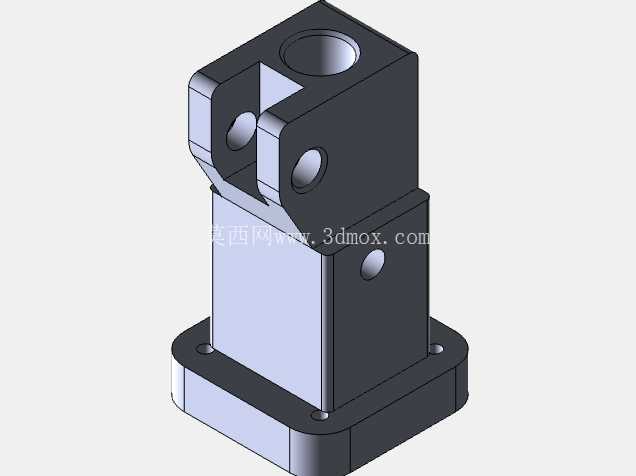

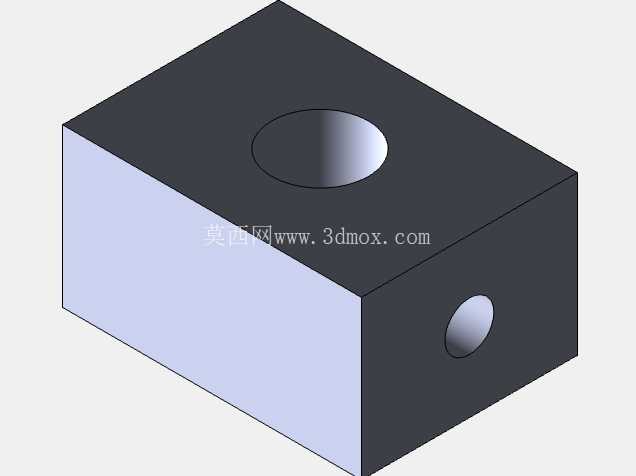

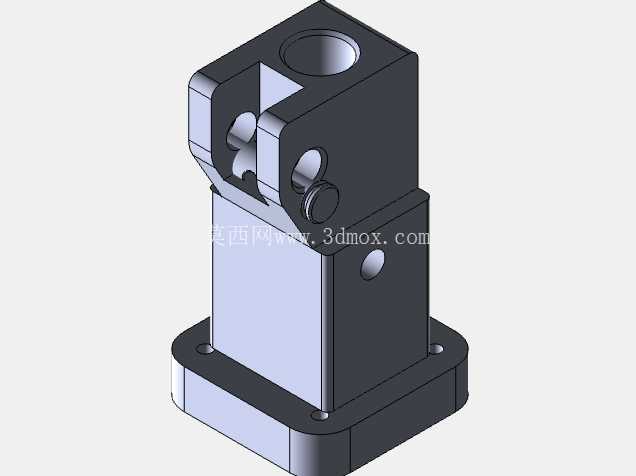

在设计思路上，这款气缸没有沿用常规气缸的分体式组装逻辑，而是将分气阀块的功能直接整合到缸体的上安装座部分，分气腔与缸体的进气腔做了连通设计，减少了外接管路的接头数量，也就相应降低了气动系统的泄漏点，在压铸车间高温、多金属粉尘的工况下，更少的外接接头意味着更低的维护频率、更稳定的气动压力输出。安装基准面设置在缸体的底部平面，两个定位销孔与安装螺孔的位置公差控制在±0.02mm以内，安装时可以直接与模架上的预加工定位孔配合，不需要反复调整活塞杆的对中精度，就能保证活塞杆运动时与模具顶杆的同轴度，避免长期运动出现活塞杆别劲、密封圈偏磨的问题。

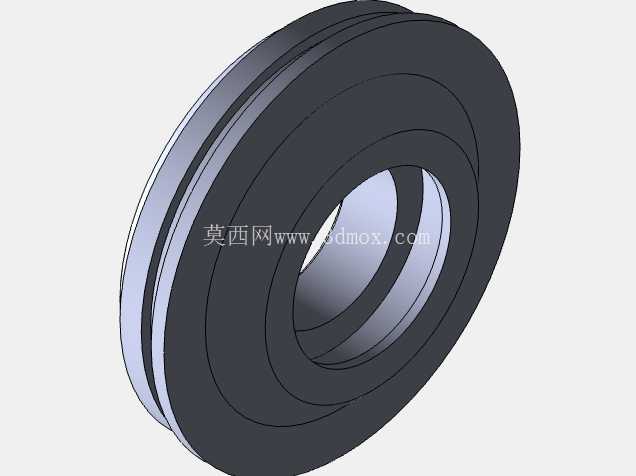

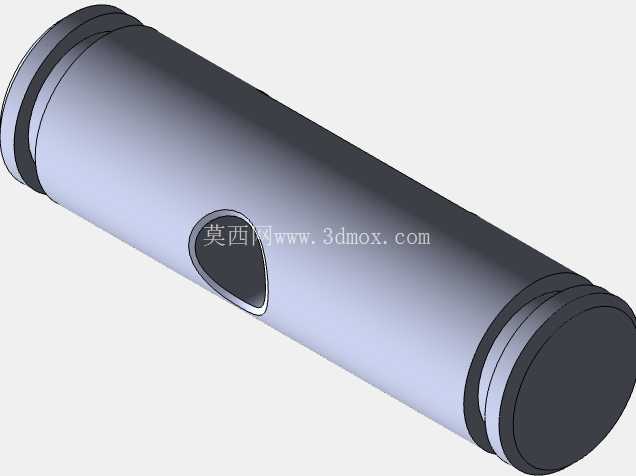

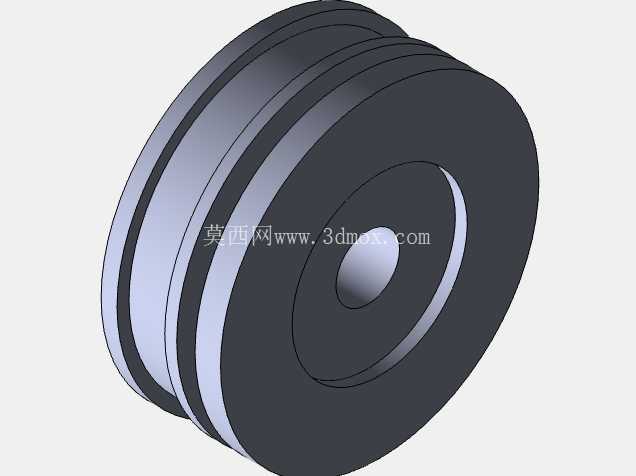

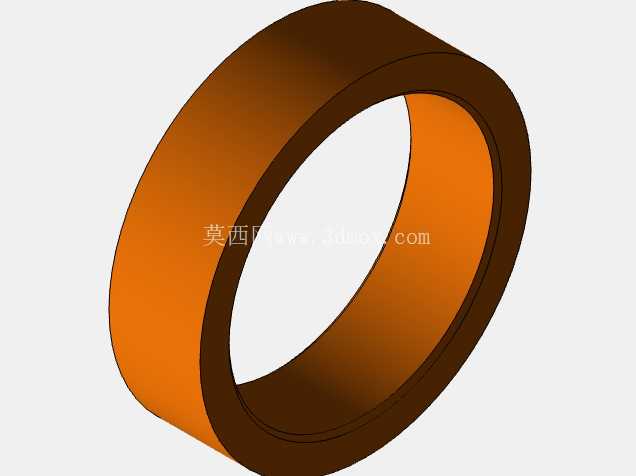

从实际应用场景延伸来看，这类集成分气结构的气缸除了用于压铸模具的顶出、抽芯动作外，也可以适配小型自动化装配工位的双点位压紧、分料动作，在安装空间受限的工装夹具设计中，紧凑的结构尺寸可以让夹具整体布局更紧凑，不需要为避让气缸结构额外加大夹具基板的尺寸。双活塞杆的行程参数经过匹配设计，两个工位的行程差可以根据实际使用需求做调整，模型中保留了完整的内部活塞、密封圈、分气阀芯的结构细节，结构设计人员在做选型校核时，可以直接提取模型中的安装尺寸、接口位置、运动行程参数，不需要手动测绘就能完成整套机构的装配干涉检查，也能基于现有结构做参数化调整，快速适配不同行程、不同安装间距的使用需求。

在气动性能匹配上，这款气缸的工作压力区间覆盖车间常规的0.4-0.8MPa供气压力范围，内置的分气结构在气路切换时不会出现明显的压力降，两个工位的输出力偏差控制在5%以内，能保证两个点位的顶出、压紧力一致性，避免出现一侧力值不足导致的动作不到位问题。缸体上预留的磁性开关安装槽，可以直接加装标准磁性开关检测活塞位置，不需要额外设计安装支架，就能给设备控制系统反馈动作到位信号，适配自动化生产线的信号交互需求。
