桥梁缆索导向支撑承重构件结构设计

在跨江、跨谷的大跨度桥梁运维与新建施工场景中，缆索体系的受力平顺性直接决定整桥的结构安全与服役寿命，这类缆索支撑构件正是承担缆索导向、承重、限位功能的核心受力部件，常布设在桥梁索塔锚固区、主梁缆索转向点、施工临时缆索架设立柱等位置，既要承受缆索传递的竖向恒载、活载冲击力，还要约束缆索的横向偏移，避免缆索与周边钢结构、混凝土结构发生硬摩擦导致索体PE层磨损、钢丝断丝的隐患。

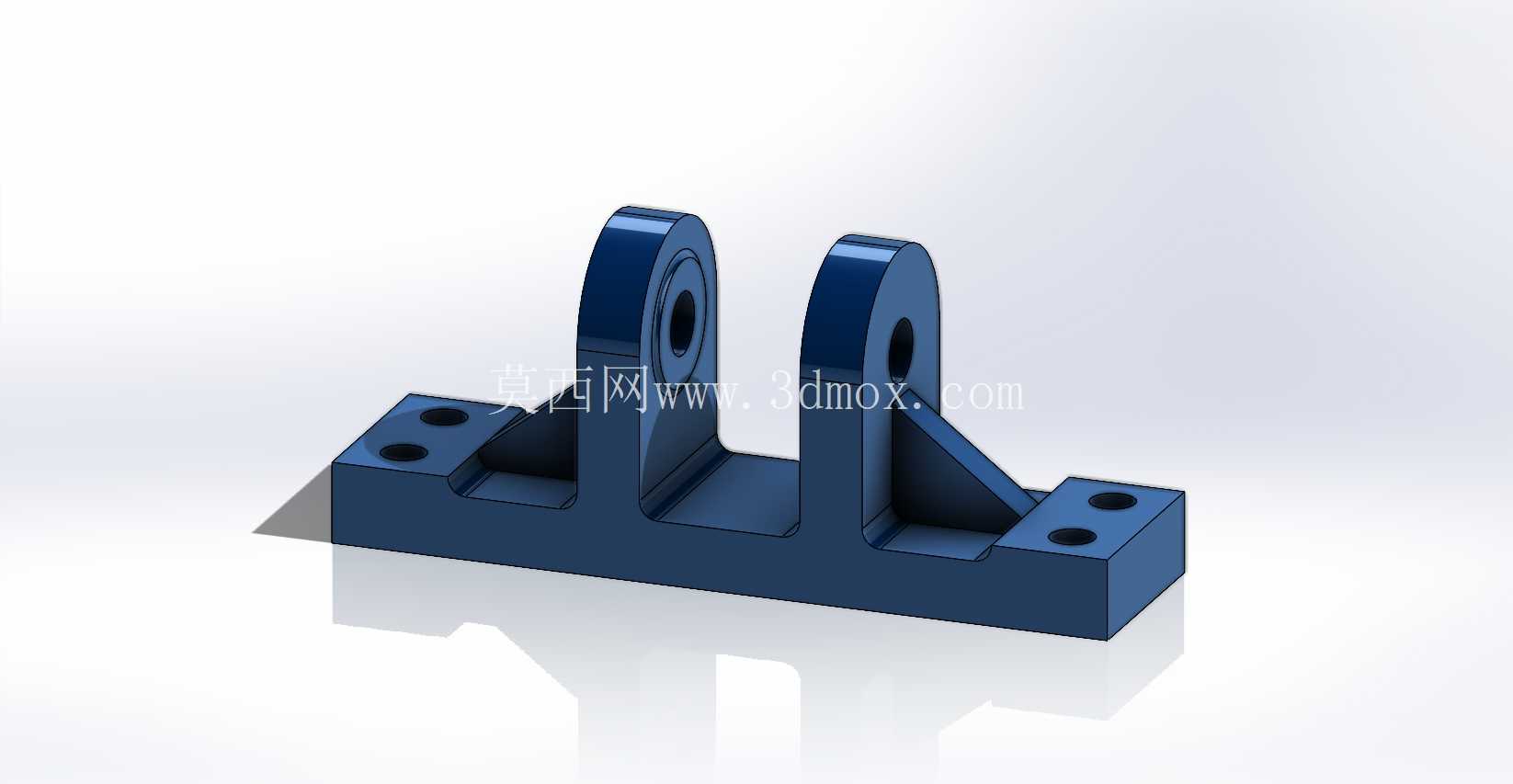

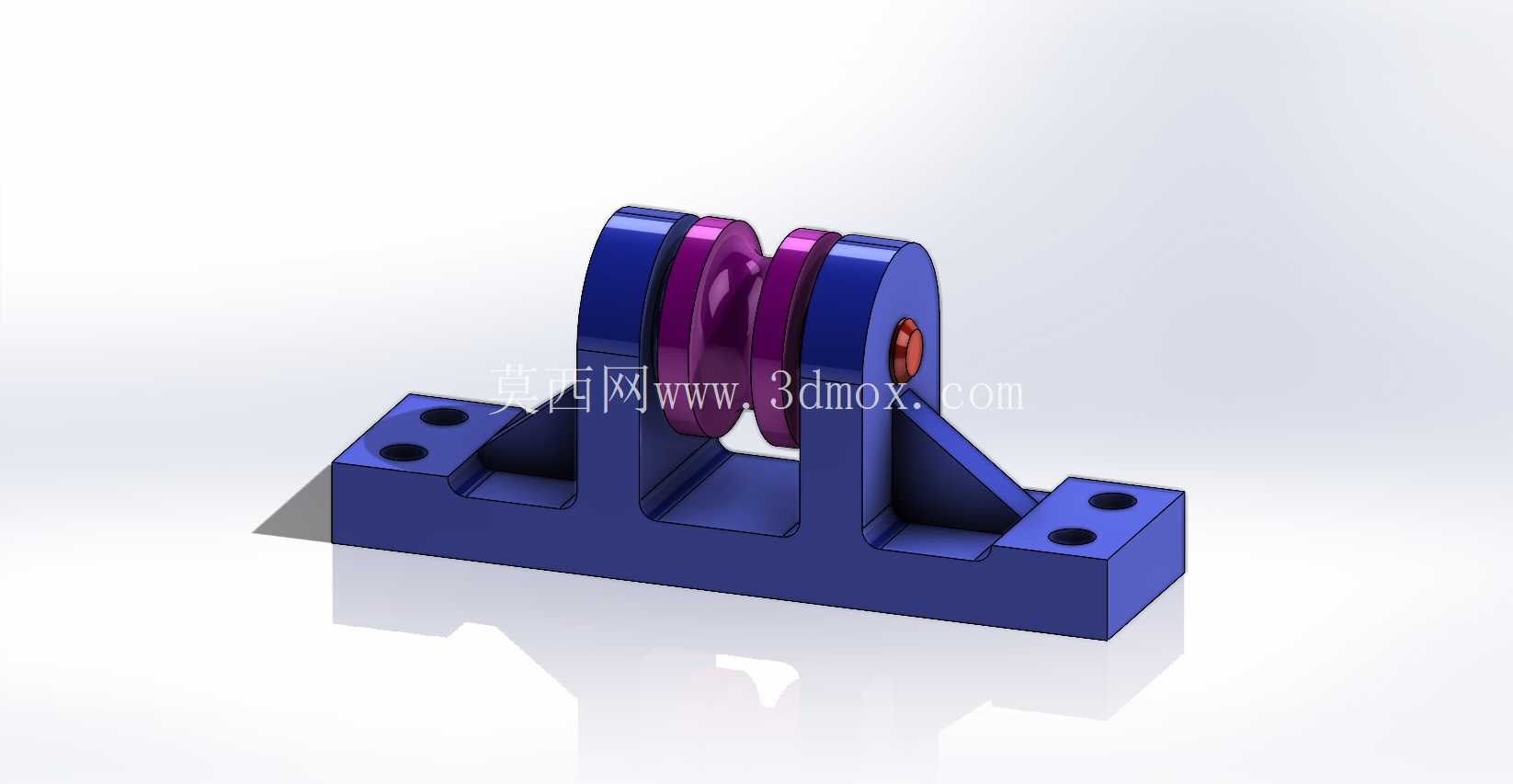

从结构功能拆分来看，整个构件分为三个核心功能单元：底部的安装支座、两侧的立式支撑立板、中间的滑轮组与销轴组件。底部支座采用带双侧安装翼缘的槽型底座设计，翼缘上开设四个沉头安装孔，孔位间距适配施工现场常用的H型钢立柱顶面安装尺寸，安装时可通过M20或M24规格的高强螺栓与下部承载结构刚性连接，底座中部做镂空减重设计，在不降低底座抗弯截面模量的前提下减少铸件自重，降低高空安装的作业难度，同时镂空区域可作为检修时的操作空间，方便作业人员观察底部螺栓的预紧力衰减情况。两侧立板与底座采用一体化铸造成型后再做机加工，立板内侧加工出同轴的销轴安装孔，孔位的同轴度公差控制在0.02mm以内，避免销轴安装后出现卡滞、滑轮偏磨的问题，立板外侧与底座之间设置三角形加强筋，筋板厚度根据额定承载吨位匹配，可抵消滑轮传递的侧向倾覆力矩，防止立板在长期交变载荷下出现根部开裂。

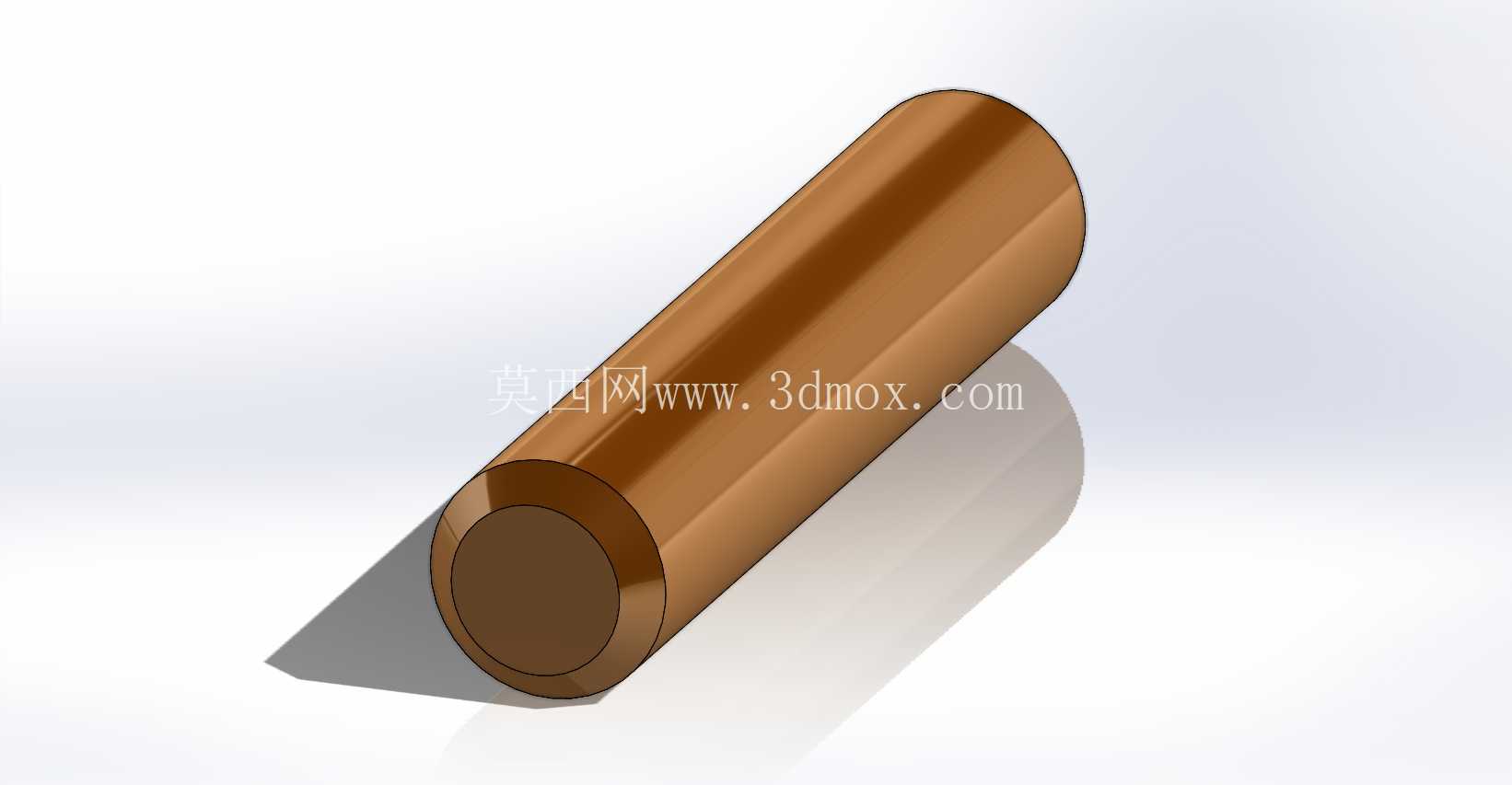

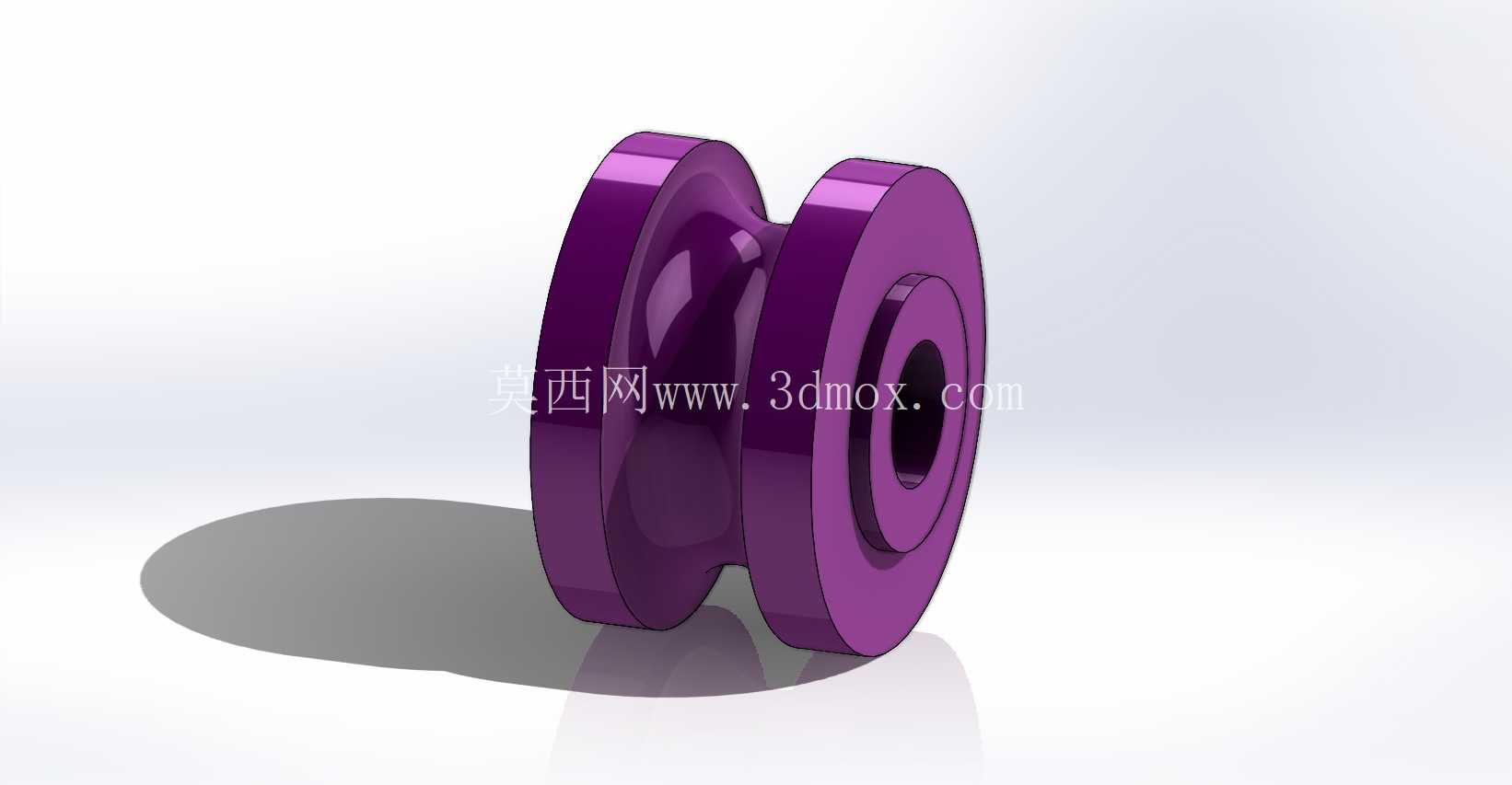

中间的滑轮组件采用双轮缘槽型滑轮设计，轮槽的弧度与常用桥梁缆索的外径匹配，轮槽表面做淬火处理提升表面硬度，减少缆索滑动时的磨损，滑轮内部镶嵌自润滑铜套，无需频繁加注润滑脂即可适应户外露天的长期服役环境，降低后期运维频次。销轴采用台阶式设计，一端带轴肩限位，另一端开设开口销孔，安装到位后插入开口销防止销轴在缆索振动下出现轴向窜动，销轴与铜套的配合间隙控制在合理范围，既保证滑轮转动灵活，又避免间隙过大导致缆索出现竖向跳动。

设计这类构件时，首先要根据布设位置的缆索最大张力、转向角度计算支座的反力，以此确定底座、立板、筋板的最小壁厚，避免结构冗余带来的成本浪费，同时要兼顾户外服役的防腐需求，所有钢构件表面做热镀锌处理后再喷涂桥梁专用防护漆，适应高湿度、高盐雾的服役环境。安装边界方面，底座的安装平面平面度公差需控制在0.1mm/m以内，避免安装后底座出现翘曲导致立板同轴度超差，滑轮安装后轮槽的中心面需与缆索的走向中心线完全重合，横向偏差不超过2mm，防止缆索在轮槽内出现偏载，加剧轮缘的单侧磨损。

这类支撑构件不同于普通的起重滑轮支座，桥梁场景下的服役周期长达数十年，需要承受温度变化带来的结构变形、风致振动带来的交变载荷、车辆通行带来的冲击载荷，因此在结构细节处理上，所有的转角位置都做圆角过渡，减少应力集中点，销轴的材质选用40Cr调质处理，保证足够的抗剪切、抗弯曲强度，滑轮轮槽的深度要满足缆索在最大横向偏移量下不会脱出轮槽的安全要求，同时在立板内侧预留磨损量监测的基准标记，方便运维人员定期检测滑轮、铜套的磨损量，及时更换达到磨损阈值的易损件，保障缆索体系的长期运行安全。
