旋转滑块联动间歇传动机构结构

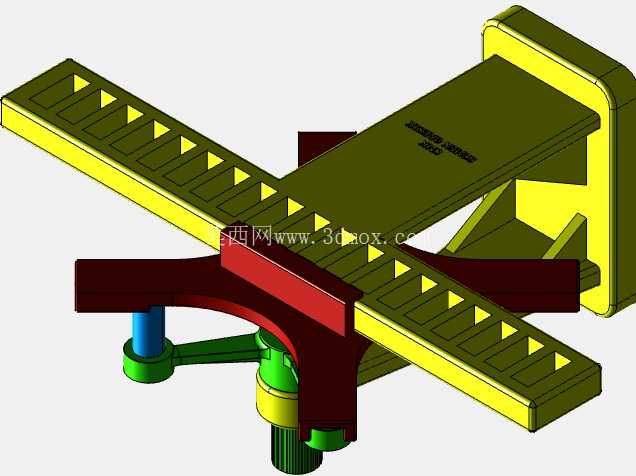

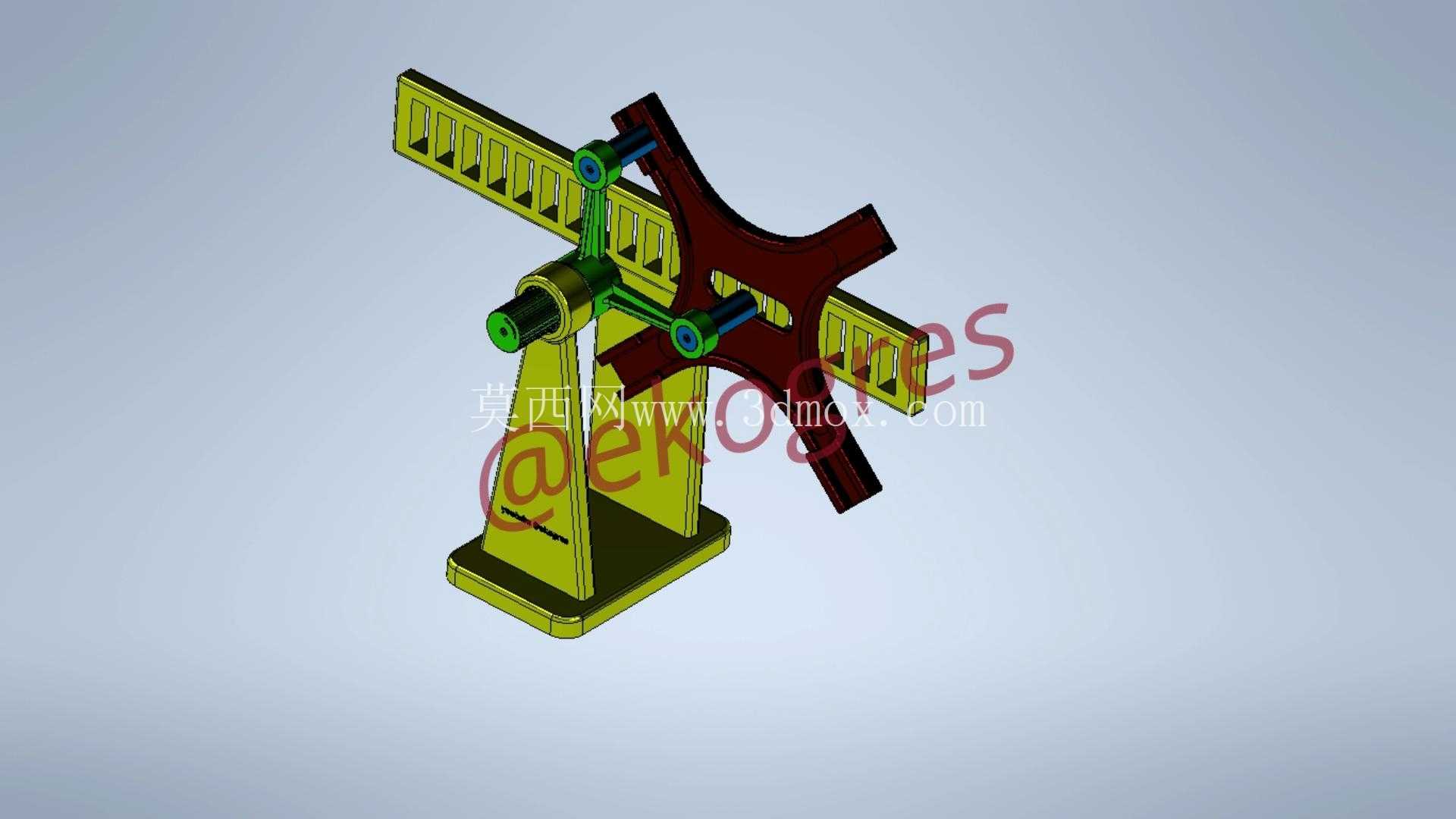

　　这套旋转滑块联动结构，核心是实现连续旋转输入到间歇直线往复输出的运动转换，在轻工包装、小型工件分拣、非标自动化送料工位里有非常多的落地场景，很多需要定距推送、间歇避让的工位，不需要复杂的凸轮加工，靠这套结构就能实现稳定的动作输出。从结构组成来看，底部是一体式铸造风格的安装基座，基座上伸出的悬臂轴作为旋转构件的回转支撑，十字形的旋转架通过轴套与悬臂轴配合，旋转架的四个伸出臂端都装有铰接销轴，分别连接两侧的滑块构件；两侧的长条形导轨架通过底部的支撑立柱与基座连接，导轨架上开有通长的导向槽，滑块上的导向轮嵌在导向槽内，当旋转架绕悬臂轴做连续圆周转动时，铰接在旋转架臂端的滑块会沿着导轨槽做直线往复运动，同时因为旋转架的十字形结构，每转动90度就会完成一次滑块的推程与回程，实现固定节拍的间歇动作输出。

　　设计的时候首先要考虑的是运动干涉问题，旋转架的臂长需要和导轨的安装位置做匹配，旋转架回转中心到导轨面的垂直距离，要等于旋转架臂端铰接点的回转半径，这样滑块在运动到行程端点的时候不会出现卡滞，导向轮和导轨槽的配合间隙要控制在0.1-0.2mm之间，既要保证滑动顺畅，又要避免间隙过大带来的运动冲击。铰接位置的销轴需要做淬火处理，表面硬度达到HRC45以上，减少长期往复运动带来的磨损，轴套采用自润滑铜套材质，不需要额外加装润滑管路就能满足长期运行的耐磨需求。

　　安装边界方面，整套机构的基座底部开有四个沉头安装孔，可以直接固定在设备的安装平台上，安装孔的孔距按照标准工业铝型材的间距设计，不需要额外做转接板就能直接集成到现有非标设备的机架上；导轨架的支撑立柱和基座之间采用螺栓连接，后期如果需要调整滑块的行程，只需要更换对应臂长的旋转架，不需要改动基座和导轨的主体结构，模块化的设计思路能大幅降低后期改型的成本。实际应用中，这套结构可以直接连接小型减速电机的输出轴，电机转速控制在30-60rpm的时候，滑块的往复节拍刚好匹配小型工件的上料、推送、避让的动作节奏，相比槽轮机构，这套结构的加工难度更低，普通的线切割设备就能完成所有零件的加工，不需要高精度的凸轮磨床，对于小型非标设备厂商来说，零件采购和加工的成本能降低40%左右。

　　运动过程中，旋转架的动平衡需要做简单校核，四个臂的重量差控制在5g以内，避免高速转动的时候出现振动，导向轮采用深沟球轴承外包聚氨酯层的结构，在导轨槽内滚动的时候能有效降低运行噪音，相比纯滑动的滑块结构，滚动摩擦的阻力更小，电机的负载能降低30%左右。导轨槽的两端做了R3的圆角过渡，避免滑块运动到端点的时候出现硬冲击，同时在行程端点位置可以加装接近开关，用来检测滑块的到位信号，给整套设备的控制系统提供动作触发信号。这套结构没有复杂的弹性零件，所有运动副都是刚性铰接和滚动配合，长期运行的故障率非常低，日常维护只需要定期在铰接销轴位置涂抹少量润滑脂即可，不需要频繁更换易损件，在一些低成本的自动化改造项目里，这套结构可以替代很多复杂的间歇传动机构，在满足动作要求的前提下大幅压缩项目的硬件成本。
