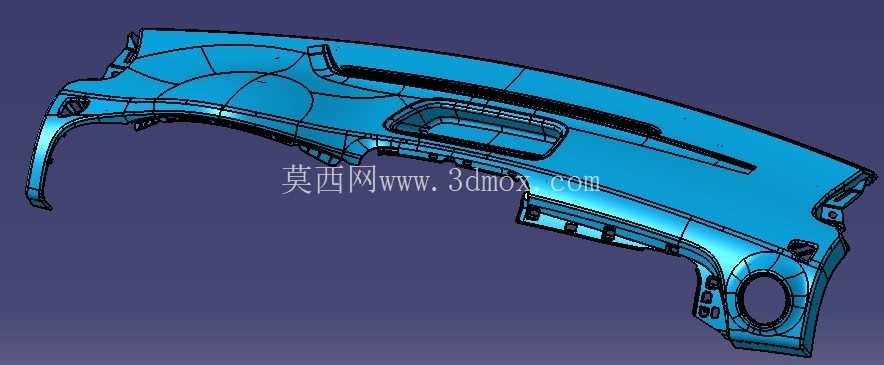

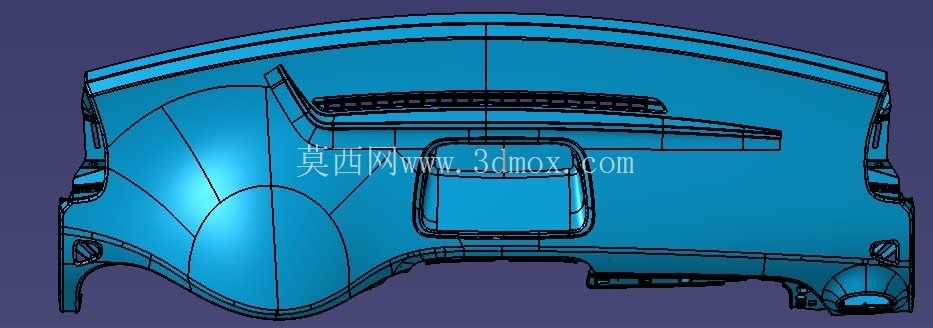

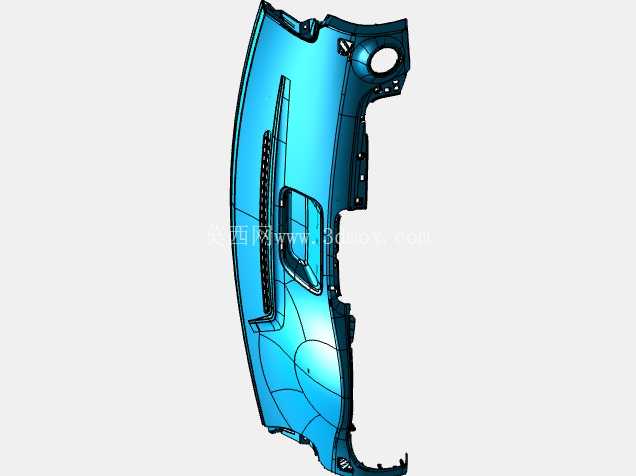

汽车仪表板上盖内饰结构设计

该部件属于汽车座舱内饰核心覆盖件，安装于驾驶舱前部中控台最上层区域，是驾乘人员进入座舱后视觉接触频次最高的内饰部件之一，直接覆盖仪表板内部的线束、空调风道、仪表横梁安装支架等结构，同时承担遮阳、装饰、辅助安装周边附件的作用。在日常使用场景中，该部件需要适配不同配置车型的功能拓展需求，低配车型可作为纯装饰覆盖件，中高配车型可预留仪表显示屏、空调出风口、储物格、氛围灯安装位，同时要满足驾乘人员腿部空间的避让要求，避免在驾驶过程中对驾驶员腿部动作造成干涉。

从结构设计逻辑来看，该部件采用A级外观面与B侧功能结构集成的设计思路，外观面需要满足汽车内饰的皮纹、光泽度、色差要求，做到无缩痕、无熔接痕、无翘曲变形，匹配周边仪表板下本体、左右A柱内饰板、前挡风玻璃下沿的间隙面差控制在±0.5mm以内，避免出现缝隙不均、异响等问题。B侧结构则根据安装需求布置了不同规格的安装卡扣座、定位柱、加强筋、凸台与狗窝结构，其中加强筋的厚度控制在本体壁厚的0.6倍以内，避免外观面出现缩印；卡扣座的位置按照300mm以内的间距均匀布置，保证部件安装后的牢固度，在车辆行驶过程中不会出现松动异响；定位柱则设置在部件两端与中部位置，装配时先通过定位柱与仪表板横梁上的定位孔配合完成预定位，再打紧卡扣或者螺丝完成固定，提升装配效率。

设计过程中重点考量了注塑成型的工艺可行性，本体采用统一壁厚设计，壁厚值控制在2.5mm-3mm之间，避免壁厚差异过大导致的注塑填充不均、冷却变形问题；所有转角位置都做了R2以上的圆角过渡，减少应力集中，同时提升注塑熔体的流动顺畅性；针对深度较大的狗窝结构，设计了对应的拔模斜度，外观面拔模斜度不小于1°，内部结构面拔模斜度不小于3°，保证注塑完成后可以顺利脱模，不会出现顶白、拉伤等缺陷。

安装边界方面，该部件上沿与前挡风玻璃下沿的装饰条配合，配合间隙控制在1mm以内，同时预留足够的膨胀间隙，避免高温环境下部件膨胀顶到玻璃导致异响；下沿与仪表板中本体配合，采用搭接结构，搭接量不小于8mm，遮挡内部安装结构；左右两端与A柱内饰板配合，采用插接结构，预留1.5mm的调整间隙，吸收车身焊接以及内饰件的装配公差。部件上预留的功能安装位都做了对应的加强结构，比如安装仪表显示屏的位置，周围布置了网格状加强筋，提升局部结构强度，避免屏幕安装后出现松动；空调出风口位置则设计了对应的风道对接结构，保证风道密封，避免出现漏风问题。

在性能要求层面，该部件需要满足车内VOC排放要求，材料选用低气味的改性PP材料，同时添加耐老化助剂，保证在-40℃到85℃的使用环境下不会出现变形、脆裂、变色等问题；部件表面做哑光处理，反光率控制在3%以内，避免在前挡风玻璃上形成反光影响驾驶员视线；B侧的线束固定位设计了对应的扎带安装孔与线束卡扣座，方便仪表板内部线束的固定与走向梳理，避免线束与部件之间产生摩擦异响。

从装配工艺角度来看，该部件属于仪表板总成分装环节的最后一个装配部件，在仪表板下本体、风道、线束、仪表等部件装配完成后，从上方扣合固定，装配过程不需要复杂的工装，单人即可完成操作，装配节拍控制在30秒以内，符合整车厂总装车间的生产节拍要求。后期维修时，只需要撬开周边卡扣即可拆下该部件，方便对内部的仪表、线束、空调滤芯等部件进行检修更换，不需要拆解整个仪表板总成，提升售后维修的便捷性。
