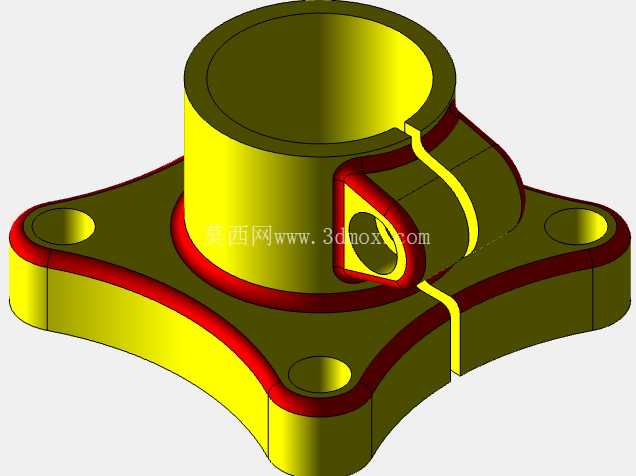

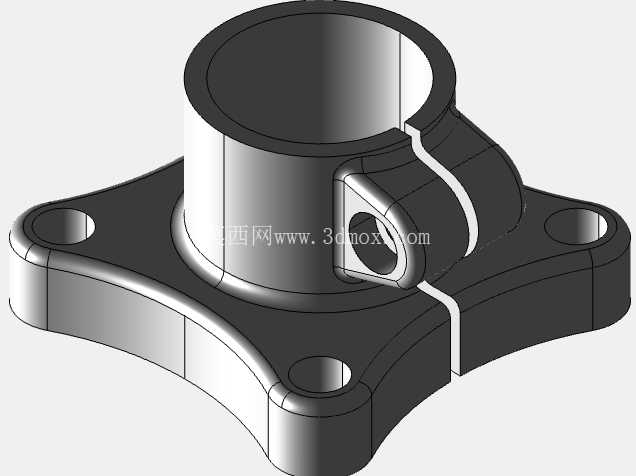

这款带法兰安装座的承压类机械零件,常见于小型液压回路、气动控制单元的管路连接端,也可作为小型传动机构的轴承支撑基座使用,在轻工自动化设备、小型动力传输单元中应用广泛,承担介质导流、部件承载、相邻组件定位连接的多重作用。从结构设计来看,主体采用带四个安装凸耳的方形法兰底座搭配中部贯通的筒状主体,法兰凸耳上预留贯通安装孔,可通过螺栓将整个零件固定在安装基面,四个固定点位均匀分布在法兰四角,安装后受力均衡,能有效抵消工作过程中筒身承受的径向载荷与轴向冲击,避免长期运行后出现连接松动、位置偏移的问题。
中部筒身内壁为光滑贯通面,可根据实际使用需求压装衬套、穿设传动轴或者作为介质流通通道,筒身与法兰底座的衔接位置全部设置R3圆角过渡,既可以消除压铸成型过程中的应力集中问题,避免零件在受载时从衔接直角处出现开裂,也能优化金属液在压铸模腔中的流动路径,减少成型缺陷,提升零件成品率。法兰底座的底面为全平面加工,作为安装基准面与设备安装面完全贴合,保证安装后筒身轴线与安装基面的垂直度满足装配要求,避免后续装配的部件出现偏斜。零件上预留的螺纹孔可用于安装外接管路接头、传感器或者定位销,侧面的凸台结构可作为限位面,与相邻配合部件的卡位结构贴合,限制零件周向转动,保证工作状态下的位置精度。

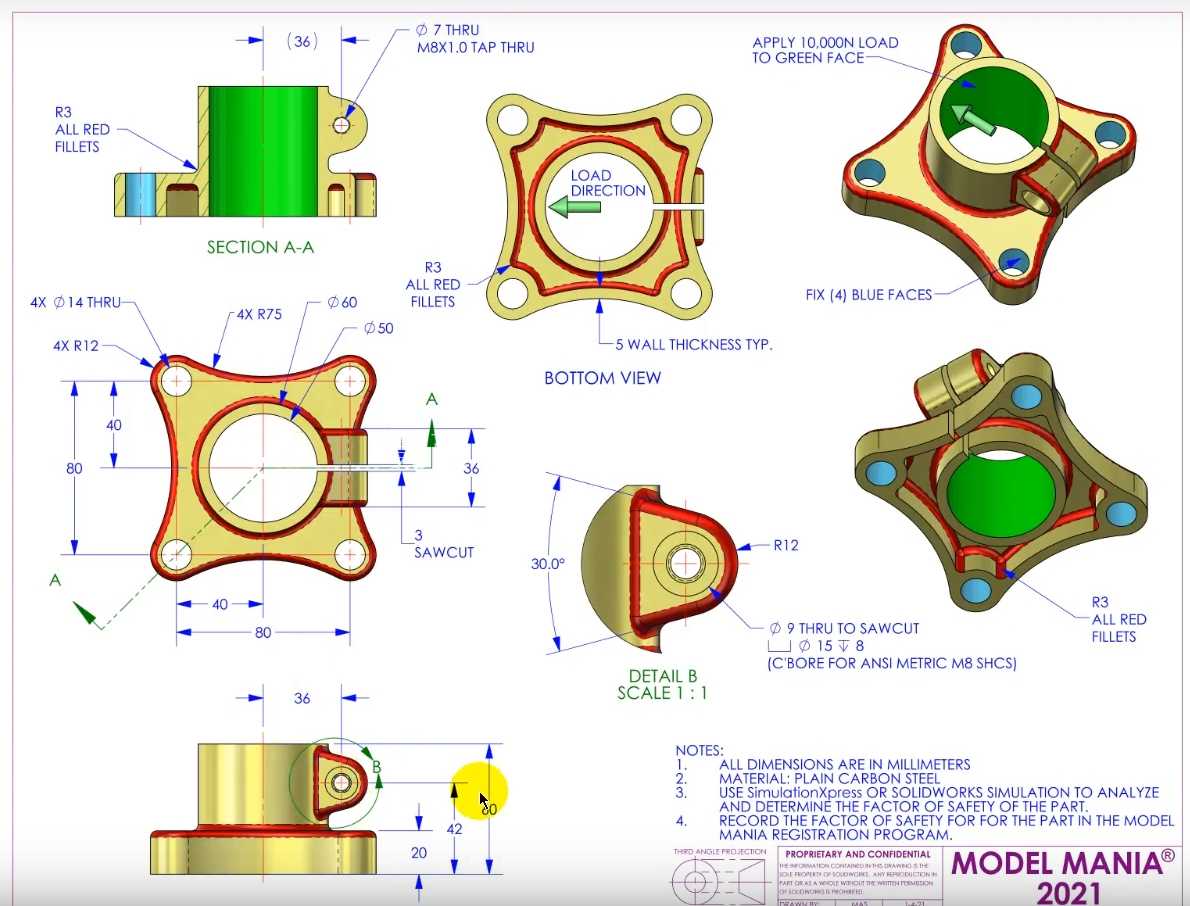

从尺寸边界来看,法兰主体的横向与纵向安装尺寸控制在80mm区间内,四个安装孔的中心距为标准通用尺寸,可适配多数常规小型安装基座的孔位设计,无需额外加工转接板即可完成装配;筒身总高度控制在36mm,不会占用过多的设备内部安装空间,适合在布局紧凑的小型设备中使用。设计过程中,所有非配合面的棱边都做了倒圆角处理,既可以去除压铸后的飞边毛刺,避免装配过程中划伤操作人员,也能提升零件的整体抗疲劳强度,在承受交变载荷时减少应力集中点的裂纹萌生概率。底部视图中标注的5mm典型壁厚,是兼顾零件结构强度与压铸成型工艺性的选择,壁厚均匀可避免压铸过程中出现缩孔、冷隔等成型缺陷,同时也能控制零件整体重量,降低材料成本。
零件上标注的载荷施加位置与固定约束位置,是针对实际工作工况的受力模拟设定,在设计阶段就通过受力分析验证结构强度,确保在10000N的额定载荷作用下,零件的变形量在允许范围内,不会出现结构失效。细节处的锯切位、工艺缺口设计,是为了适配压铸后的后加工工序,方便夹具装夹定位,提升后续机加工的效率与精度。这类零件在建模过程中需要先绘制法兰底座的轮廓草图,通过几何约束保证四个安装孔的位置度、筒身与法兰的同轴度,再通过拉伸、圆角、倒角等特征逐步构建整体结构,参数化的建模方式可快速调整安装孔距、筒身高度、壁厚等参数,适配不同的安装场景与载荷需求,对于机械设计从业者来说,这类练习可以有效提升草图约束控制、特征操作逻辑、工艺性结构设计的能力,掌握从工况需求倒推结构设计、再结合加工工艺优化细节的完整设计思路。
