六工位TO-247封装器件专用散热结构

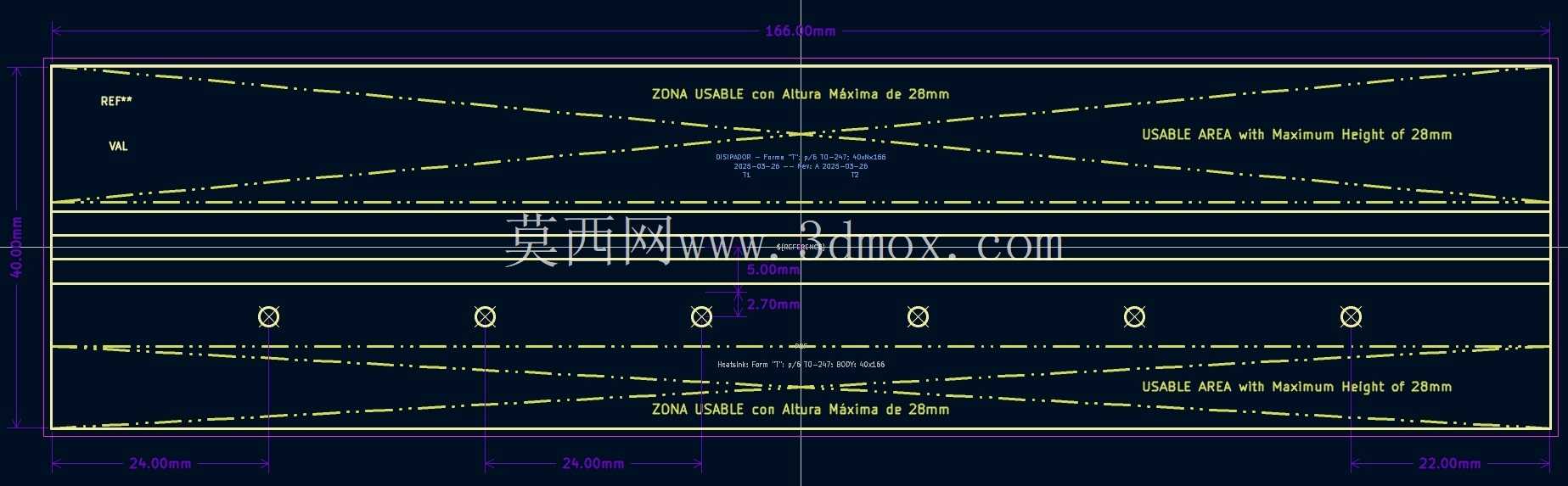

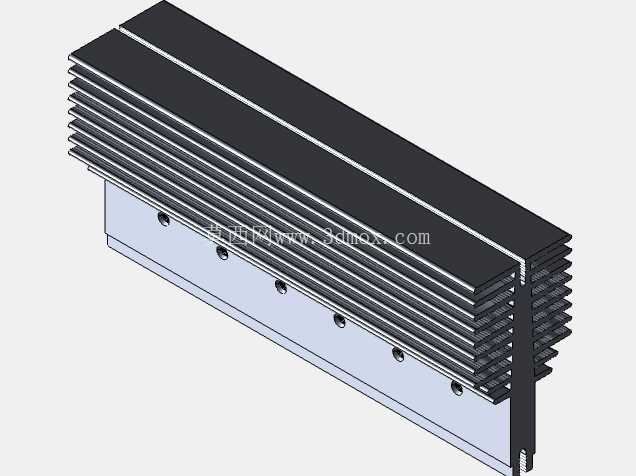

　　从结构设计逻辑来看，这款散热结构采用等间距平行直鳍片的主体构型，鳍片厚度与片间间隙经过热阻仿真优化，在自然对流工况下能保证空气在鳍片间隙内形成顺畅的流通通道，不会因为间隙过小产生风阻堆积，也不会因为鳍片过薄导致压铸成型时出现填充不良、翘曲变形的问题。底座部分对应6颗TO-247器件的安装位置，预留了统一基准的安装孔位，孔位间距严格匹配TO-247封装的引脚跨距与常规板卡布局的器件间距，安装时不需要额外调整孔位，器件与散热底座的接触面经过平面度管控，接触热阻控制在较低水平，配合常规导热硅脂就能满足热传导要求。在工业电源、变频驱动、大功率充换电设备的功率回路设计中，TO-247封装的MOS管、IGBT、快恢复二极管是核心发热器件，这类器件的结温控制直接决定整机的长期运行可靠性，而适配多管并联布局的一体式散热器，是解决紧凑空间内多器件均温散热的核心结构件。这款六工位适配的散热结构，专门针对板载6颗TO-247封装功率器件的布局设计，整体外形尺寸控制在40mm×75mm×166mm的边界内，刚好适配多数工业控制板卡的功率器件安装区域，不会超出板卡边缘与周边电容、继电器等器件的安全间距。

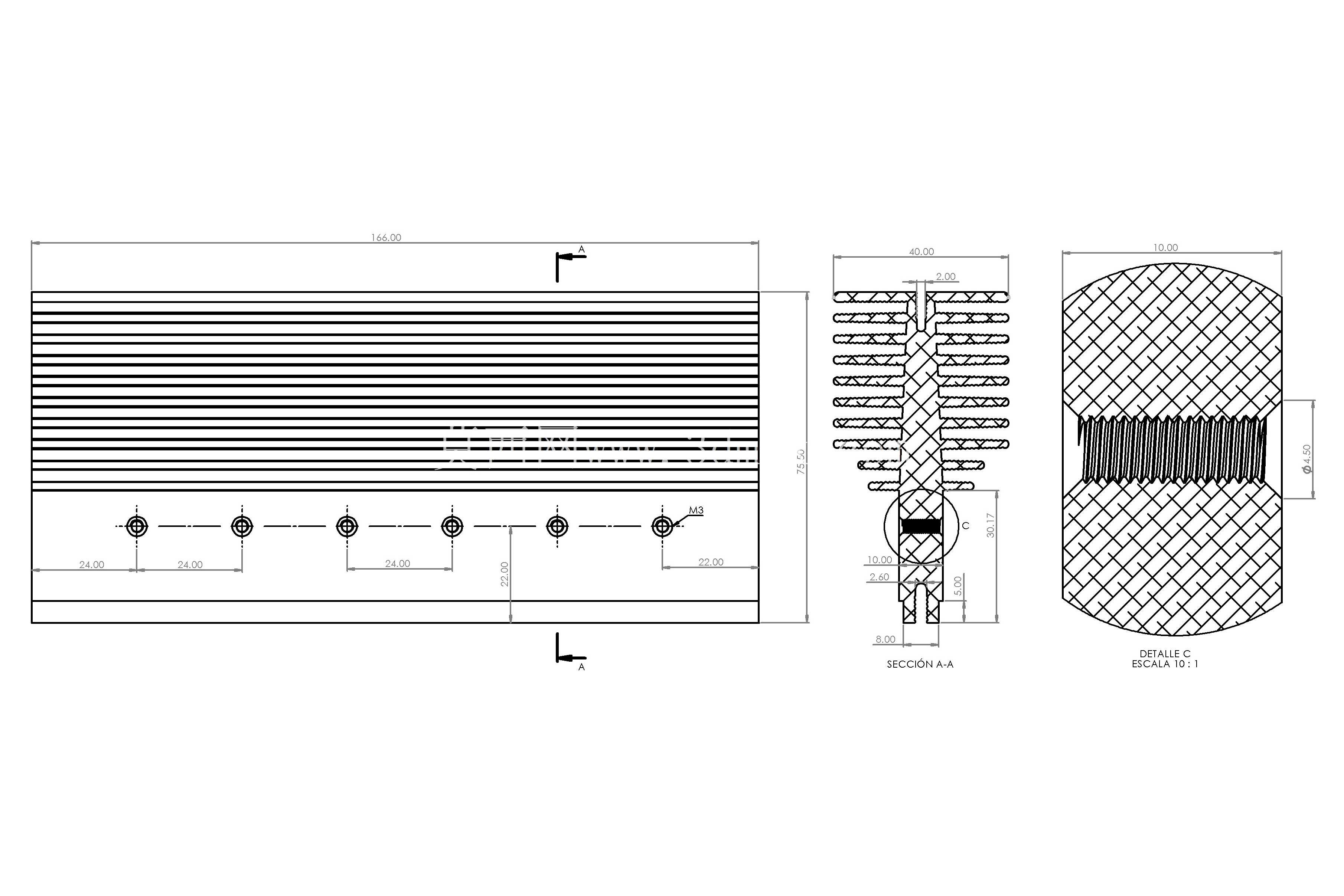

　　考虑到压铸工艺的成型特性，这款散热结构的鳍片根部做了微小的圆角过渡，避免压铸时出现应力集中导致的成型缺陷，同时底座与鳍片的连接部位做了加厚处理，保证热量从器件接触面快速扩散到整个鳍片阵列，不会出现局部热量堆积的问题。在截面结构上，这款散热结构的底座厚度兼顾了热扩散能力与整体重量控制，不会因为底座过厚导致整体重量过大，对PCB板造成额外的机械应力，也不会因为底座过薄导致热量横向扩散不足，出现不同工位器件温差过大的问题。端部的结构细节做了适配安装的设计，能够兼容常规的板卡卡扣、螺丝固定两种安装方式，在振动工况下也能保持安装稳定性，不会出现散热结构移位导致的器件引脚受力问题。

　　实际应用场景中，这类散热结构多用于小功率变频器、伺服驱动器、开关电源、充电桩功率模块等设备的功率器件散热，在自然冷却工况下就能满足6颗TO-247器件在额定负载下的结温控制要求，不需要额外加装风扇，能够降低整机的噪音与故障率，减少后期维护成本。设计过程中需要重点关注几个边界条件：首先是安装孔位的位置度公差，必须保证6颗器件安装时引脚不会受到额外应力，避免长期使用后引脚脱焊；其次是散热底座的平面度，直接决定器件与散热器的接触热阻，压铸成型后需要对接触面做精整处理，保证平面度满足散热要求；另外鳍片的高度与厚度比例需要适配压铸工艺的成型极限，避免出现充型不满、冷隔等压铸缺陷，影响散热效率与结构强度。

　　从热设计角度看，六工位的一体式设计相比单颗器件独立安装散热器，能够实现热量的整体均布，避免单颗器件因为局部散热条件差出现过热问题，同时一体式结构的安装工序更简单，只需要一次定位就能完成6颗器件的散热装配，能够提升生产线的装配效率，减少人工装配的误差。在安装边界上，这款散热结构的166mm长度方向刚好覆盖6颗TO-247器件的排列长度，40mm的宽度方向不会遮挡周边器件的安装空间，75mm的高度方向适配多数设备内部的空间余量，不会与机箱外壳、上层板卡产生干涉，能够直接适配多数标准工业控制设备的内部布局。结构细节上，鳍片的边缘做了微小的倒角处理，避免装配过程中划伤操作人员或者损坏周边导线，安装孔位周边做了局部凸台，保证螺丝锁紧时的压力均匀分布在器件接触面上，不会因为压力不均导致器件碎裂或者接触不良。
