套筒销弹性联轴器结构设计方案

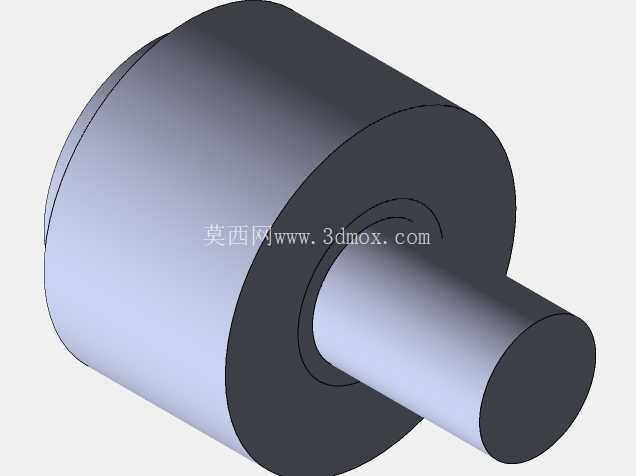

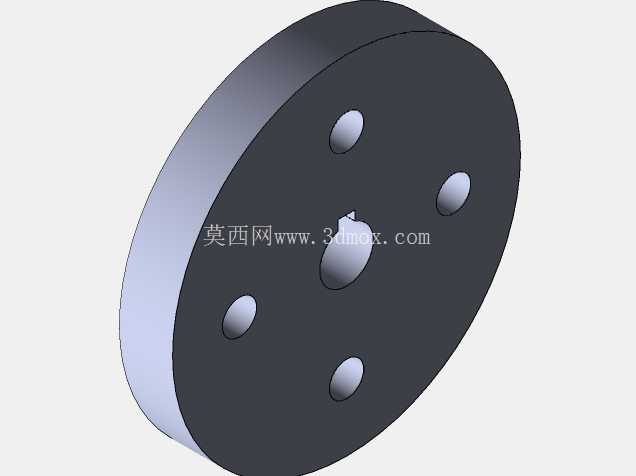

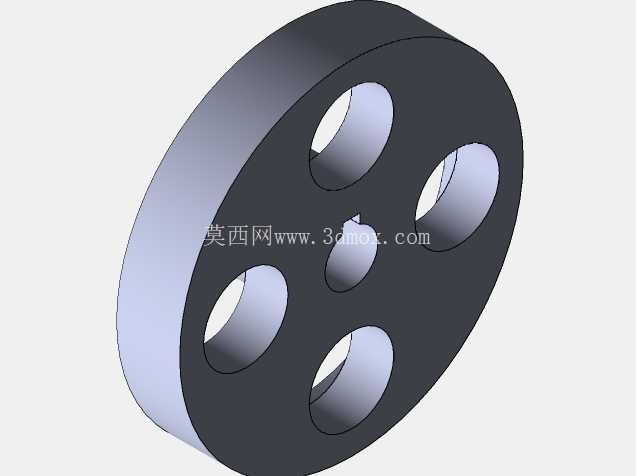

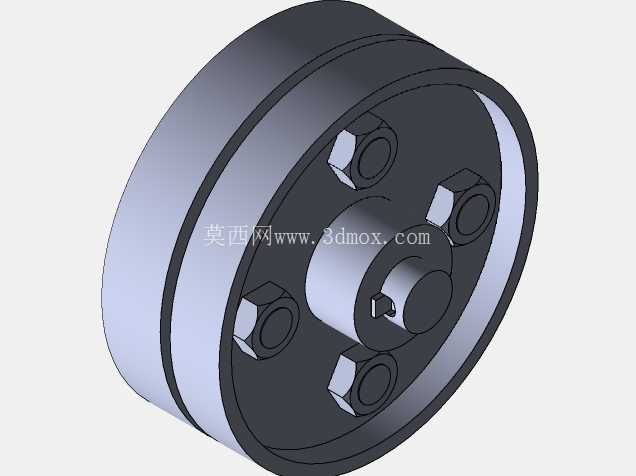

　　在工业传动系统的布局中，两轴对中偏差的补偿一直是结构设计环节需要重点考量的问题，套筒销弹性联轴器正是针对这类工况开发的传动连接部件，广泛应用在中小功率的传动链路中，覆盖输送设备、轻工机械、通用机床辅机等多个场景的动力传输环节。这类联轴器的核心作用是在主动轴与从动轴之间传递额定扭矩，同时通过弹性销结构的微量变形，抵消两轴安装过程中产生的径向、角向以及轴向偏差，避免刚性连接带来的轴系附加载荷，减少轴承、轴封等配套部件的异常磨损，延长整套传动单元的维护周期。从结构设计逻辑来看，这款联轴器采用对称分布的套筒销作为扭矩传递的核心载体，半联轴器本体采用圆盘式结构，一端设置与轴径匹配的轴孔与键槽，用于和动力输入、输出轴实现周向固定，端面上沿圆周均布的销孔用于安装带弹性套的柱销，柱销一端固定在一侧半联轴器上，另一端通过弹性套与另一侧半联轴器的销孔形成间隙配合，当两轴存在相对偏移时，弹性套的挤压变形可以吸收偏移量，同时在传动启动、负载突变的工况下，弹性结构还能起到一定的缓冲吸振作用，降低传动链路的冲击载荷。

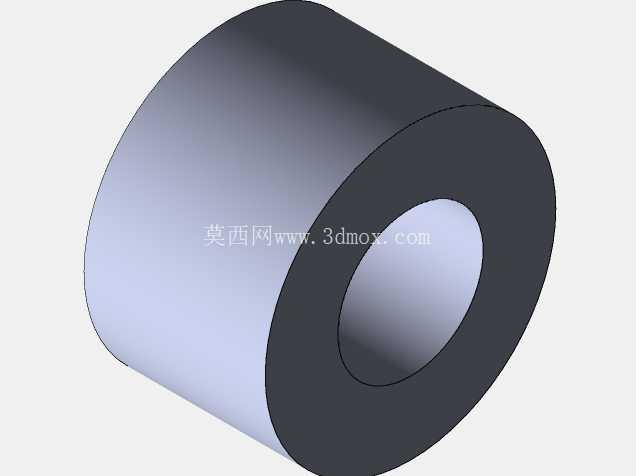

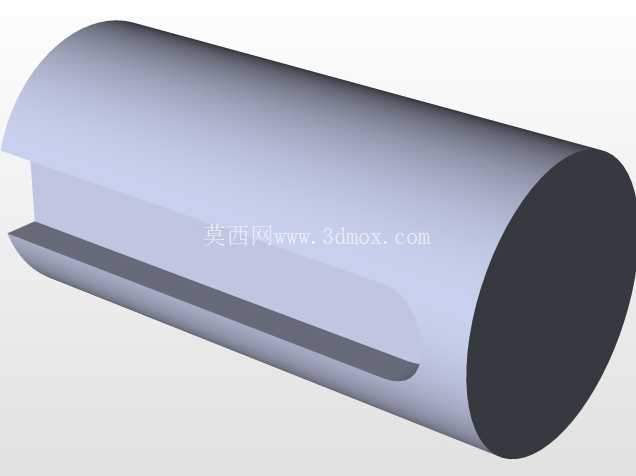

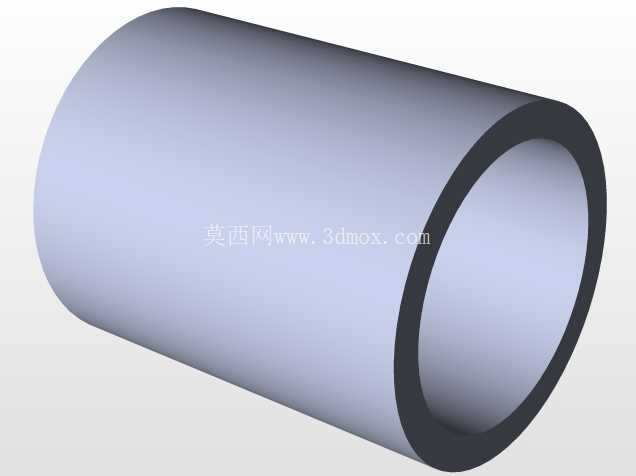

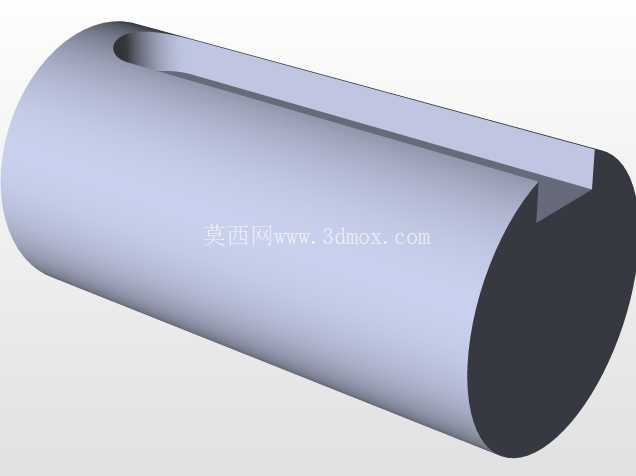

　　在安装边界的设计上，这款联轴器的径向尺寸控制较为紧凑，适合安装空间径向余量有限的传动场景，轴向尺寸根据传递扭矩的等级匹配对应规格，安装时不需要移动两端的动力设备，只需将两个半联轴器分别固定在对应轴端后，对齐销孔装入套筒销组件即可完成装配，后期维护更换弹性套时也无需拆解整套轴系，大幅降低现场运维的工作量。设计过程中需要重点关注销孔的位置度公差，沿圆周均布的销孔如果位置偏差过大，会导致各个套筒销受力不均，运行过程中出现单个弹性套过早磨损、传动异响等问题，因此建模时需要采用圆周阵列的方式生成销孔特征，严格控制各销孔中心与轴孔中心的距离公差，以及相邻销孔之间的角度公差。半联轴器的轴孔与键槽尺寸需要匹配对应标准轴径的公差要求，通常轴孔采用H7级公差，键槽宽度采用P9级公差，保证与轴的配合松紧适度，既不会出现装配困难，也不会在运行过程中产生松动打滑。套筒销的弹性套通常采用耐磨橡胶或者聚氨酯材质，建模时需要预留弹性套的压缩变形空间，销孔与弹性套之间采用小间隙配合，避免过盈装配导致弹性套失去变形补偿能力，同时也要避免间隙过大导致传动回程误差超标。

　　在实际选型应用中，需要根据传动系统的额定扭矩、最高转速、轴径尺寸以及允许的最大对中偏差来匹配对应规格的联轴器，这款套筒销弹性联轴器的扭矩传递能力与销的数量、直径以及弹性套的硬度直接相关，销的数量越多、直径越大，可传递的额定扭矩越高，但相应的径向尺寸也会随之增大，设计时需要在安装空间与传递能力之间做好平衡。另外，这类联轴器不适合应用在高速重载或者频繁正反转的工况中，因为弹性套在频繁交变载荷下容易出现疲劳老化，长期运行后弹性下降会导致补偿能力衰减，需要定期检查弹性套的磨损情况及时更换。

　　从三维建模的角度来看，这类回转类零件的建模需要优先建立基准轴，以轴孔中心作为整个模型的装配基准，所有圆周分布的特征都基于该基准轴进行阵列，保证模型的对称性，同时要注意各特征之间的倒角、圆角处理，避免应力集中，比如轴孔端部的倒角方便轴的装配导入，销孔端部的倒角可以避免弹性套安装时被切边，半联轴器外圆的倒角可以去除加工毛刺，提升装配安全性。模型中还需要体现出紧固件的安装结构，半联轴器的法兰端面上设置的螺栓孔用于轴向固定挡圈，防止套筒销在运行过程中轴向窜动脱出，这部分结构的尺寸需要匹配对应标准螺栓的规格，保证紧固件的安装空间充足，不会出现装配干涉。
