基于CFD仿真的喷嘴内部流道结构分析

在工业流体输送、喷涂作业、动力喷射等诸多场景中，喷嘴是决定介质输出效率、作用精度的核心部件，其内部流道的几何形态直接关联流体通过时的压力损耗、流速分布以及最终的喷射效果，很多现场工况中出现的喷射发散、压力不足、局部冲蚀过快等问题，追根溯源都和流道设计阶段未做充分的流体特性验证有关。

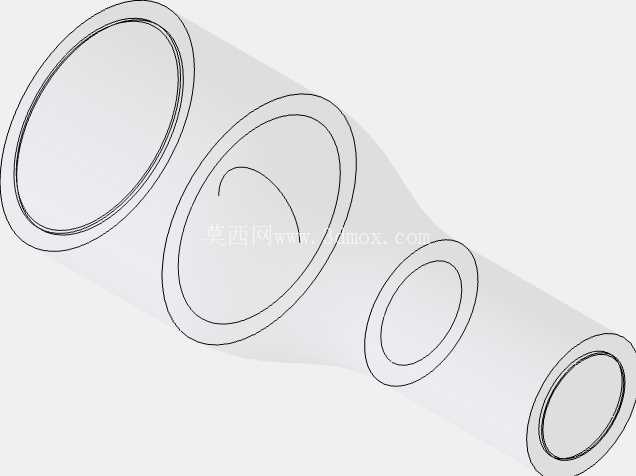

本次针对喷嘴的流体仿真分析，核心是还原流体从入口段进入、经过渐缩段加速、最终从出口段喷出的完整流动过程，首先从结构边界来看，喷嘴入口采用大直径圆柱段设计，主要作用是衔接上游供流管路，保证来流的稳定性，避免入口处因截面突变产生不必要的紊流，这一段的内径尺寸和常规工业管路的标准接口保持匹配，安装时可以直接和对应通径的管路对接，不需要额外做变径转接，减少了管路系统的连接节点，也降低了节点处的泄漏风险。

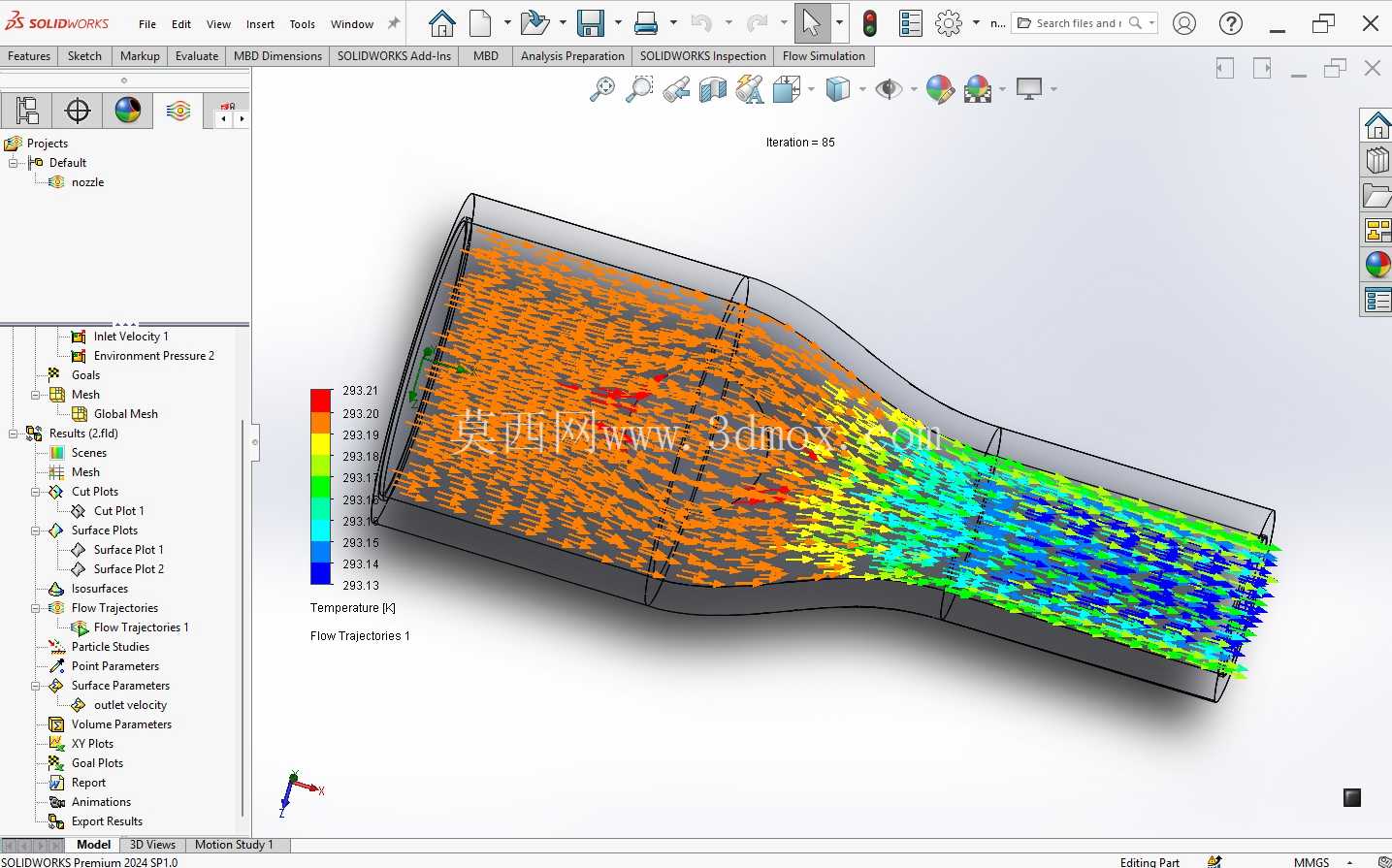

流道中段采用平滑过渡的渐缩结构，没有出现台阶、锐角等容易引发流场突变的结构，这部分的设计思路是通过连续缩小过流截面，让流体在沿程流动过程中逐步提升流速，同时控制压力的变化梯度，避免局部压力下降过快引发空化现象——空化不仅会产生振动噪声，还会在流道壁面形成微射流冲蚀，长期运行会导致壁面破损、流道形态改变，最终影响喷嘴的工作寿命。仿真过程中重点追踪了不同截面位置的速度分布，可以看到在渐缩段的壁面附近，流体边界层的发展保持稳定，没有出现明显的边界层分离现象，说明过渡段的锥角设置在合理区间，既保证了加速效果，又没有带来额外的流动损失。

出口段采用短圆柱直段设计，长度和出口直径的比例经过匹配，主要作用是对加速后的流体做整流，让出口处的流速分布更均匀，避免流体刚离开喷嘴就出现径向扩散，保证喷射的汇聚性。在实际工程应用中，不同工况对喷嘴的喷射距离、覆盖范围有不同要求，通过这类流场仿真，可以在开模加工前就预判不同流道参数下的喷射特性，不需要反复制作物理样机做台架试验，大幅缩短结构迭代的周期，也减少了样机加工的成本投入。

从安装边界来看，喷嘴的外部轮廓采用阶梯轴式结构，入口端设置有定位台阶，安装时可以和安装座的端面贴合，保证轴向定位精度，外圆面的公差配合按照常用的间隙配合等级设计，既方便装配时的插拔，又不会因为间隙过大导致安装后出现同轴度偏差，避免流道和上游管路不同轴引发的偏流问题。仿真过程中还提取了流道壁面的压力分布数据，可以看到最高压力出现在入口段的壁面位置，沿着流动方向压力逐步降低，在出口位置压力和外界环境压力基本持平，整个压力变化过程平滑连续，没有出现局部压力骤升骤降的区域，说明流道的线型设计符合流体流动的自然规律，能够有效降低流动过程中的能量损耗，在相同供流压力下可以获得更高的出口流速，提升介质喷射的动能。

对于从事流体部件设计的工程师来说，这类流场仿真的价值不只是验证现有结构的合理性，更重要的是可以通过调整流道的锥角、过渡圆弧半径、出口段长度等参数，对比不同参数组合下的流场特性，找到对应工况下的最优结构方案，比如针对高压清洗场景的喷嘴，需要更高的出口流速和更好的射流汇聚性，就可以适当增大渐缩段的锥角，缩短出口段长度；而针对喷涂场景的喷嘴，需要流体在出口处有适当的扩散，保证涂覆的均匀性，就可以调整出口段的结构，在出口位置设置微小的导流结构，引导流体形成均匀的扇形或锥形喷雾。

另外，仿真过程中生成的流体质点轨迹，可以直观看到流体在流道内部的流动路径，有没有出现局部的涡流、滞流区，这些区域如果存在，不仅会造成能量损失，在输送含有固体颗粒的介质时，还会导致颗粒在滞流区沉积，长期运行会堵塞流道，影响喷嘴的正常工作。通过提前识别这些问题区域，对流道线型做局部优化，就可以从设计源头避免这类故障的发生，提升喷嘴在不同工况下的适应能力。
