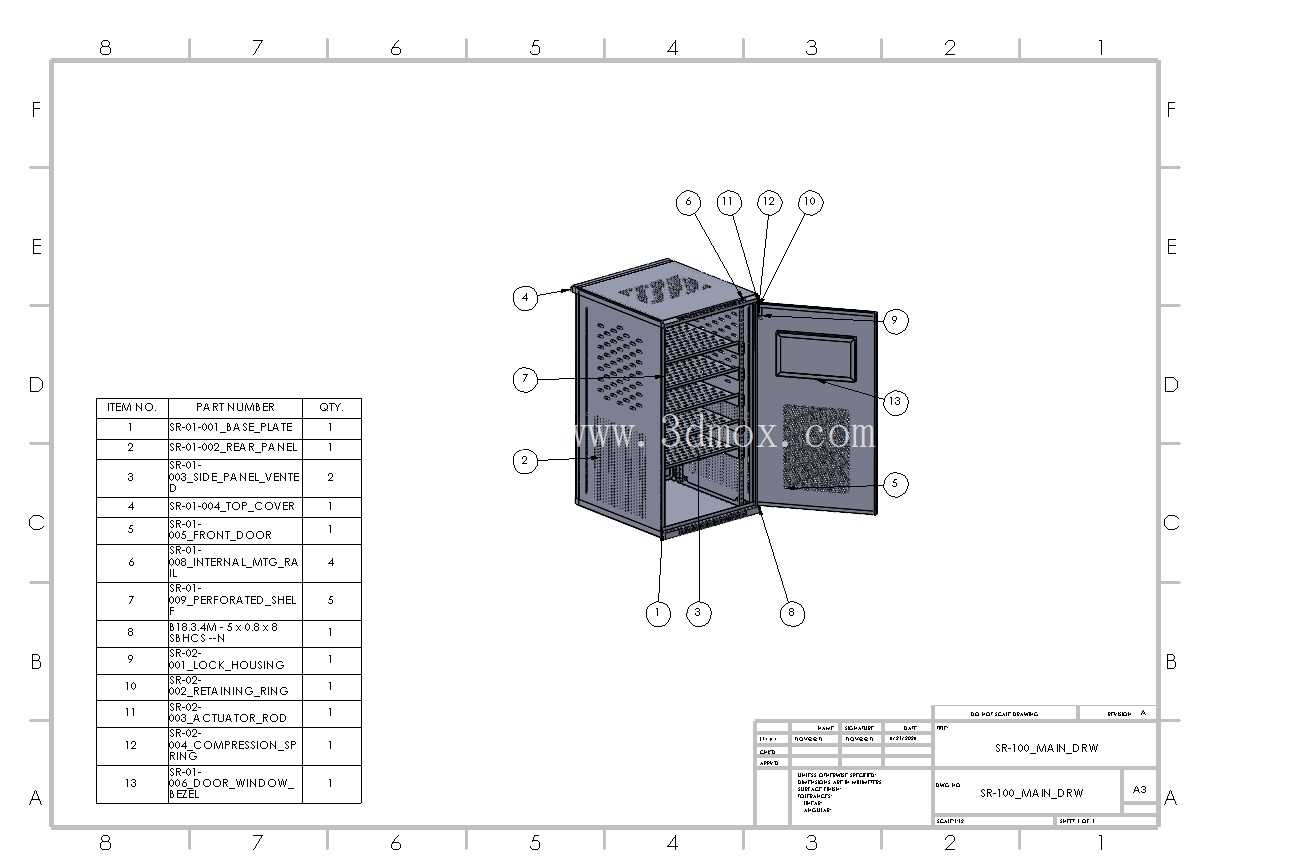

工业级钣金服务器设备外壳机架结构

这款钣金壳体结构主要面向工业现场控制设备托管、中小型机房服务器挂载、工业电子元件集成安装场景设计，可直接投入量产加工，无需额外做结构适配调整。日常在工业自动化产线的边缘计算节点部署、小型企业机房的计算单元挂载、车间现场工控设备集中防护场景中，这类机架外壳既要承担内部硬件的物理防护作用，也要兼顾长期运行的散热需求，同时还要适配现场安装的空间边界，避免和周边管线、设备产生干涉。

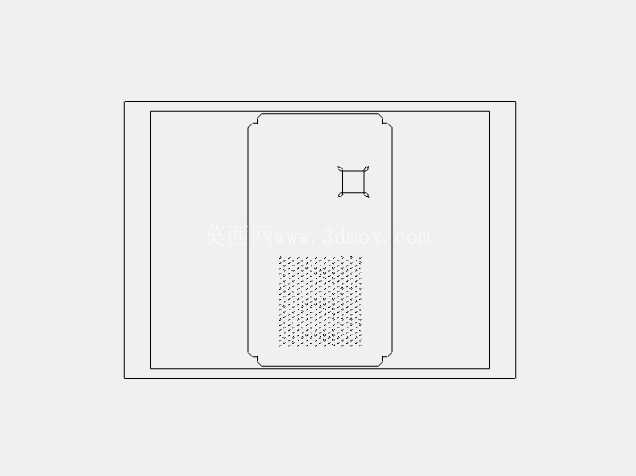

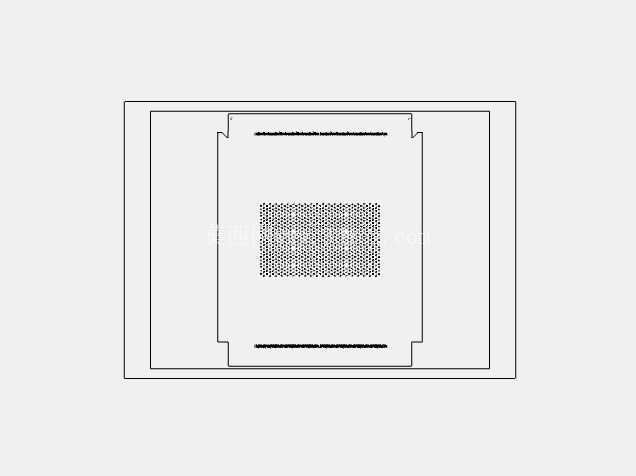

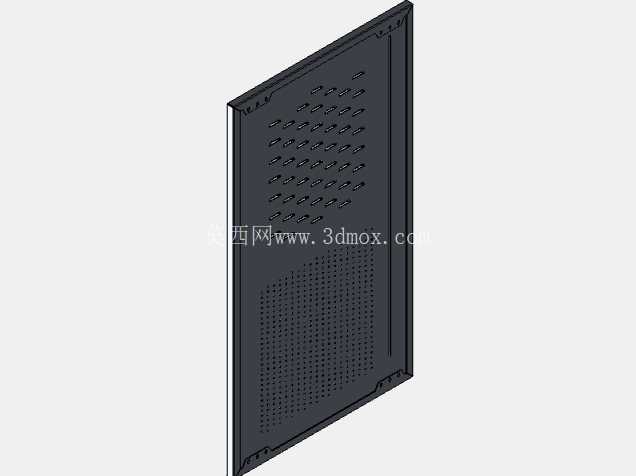

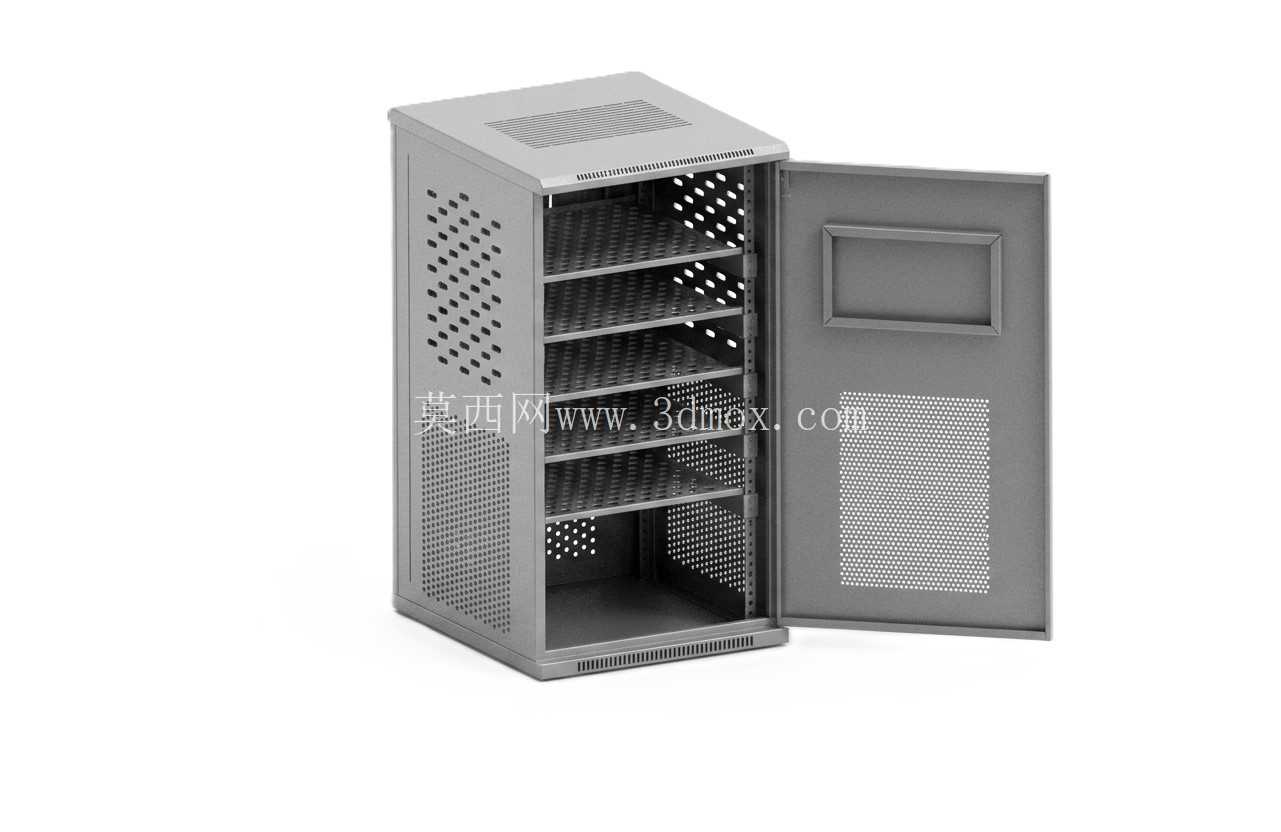

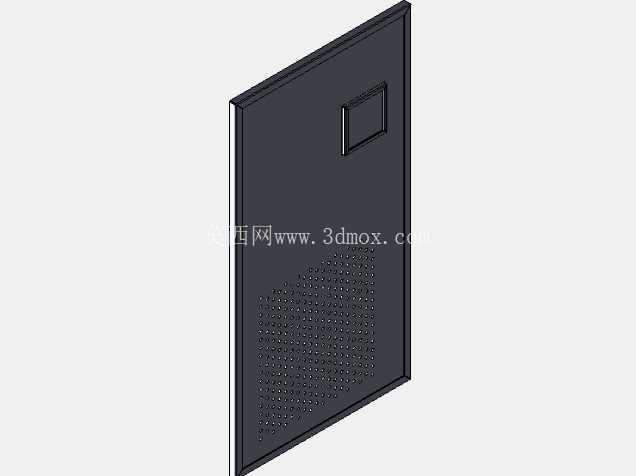

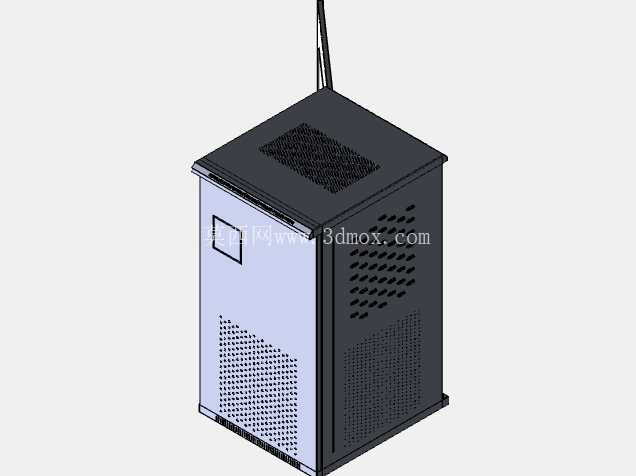

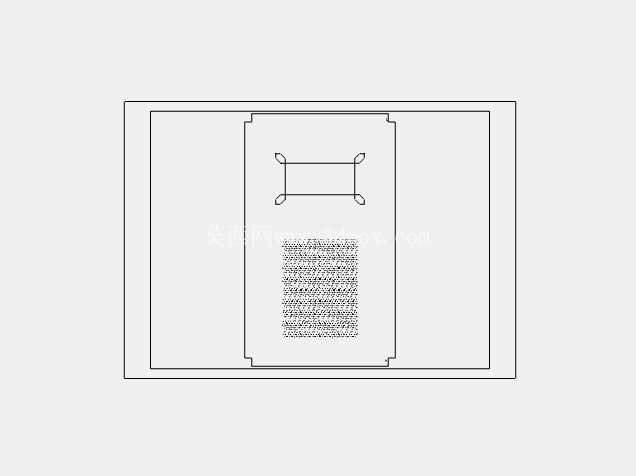

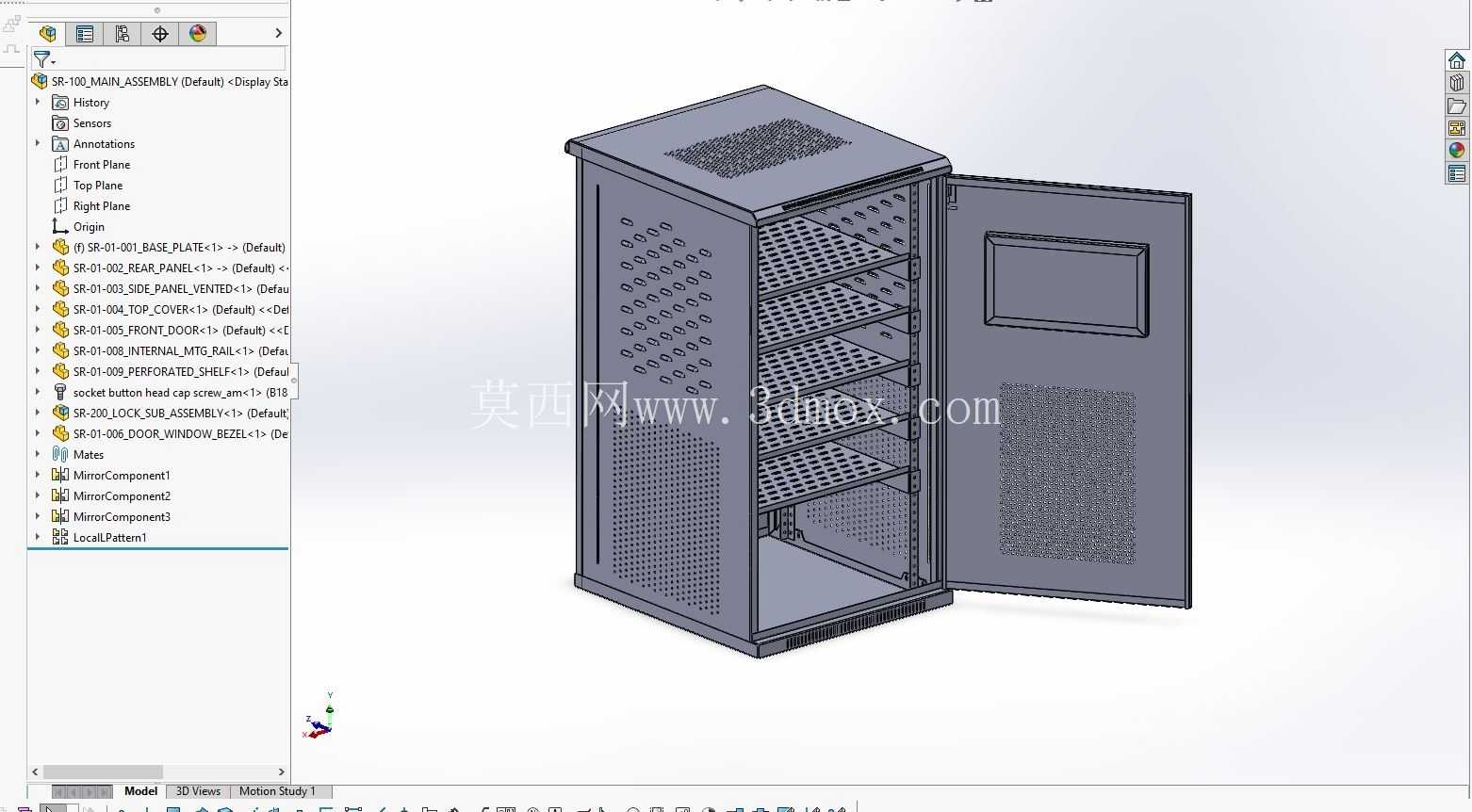

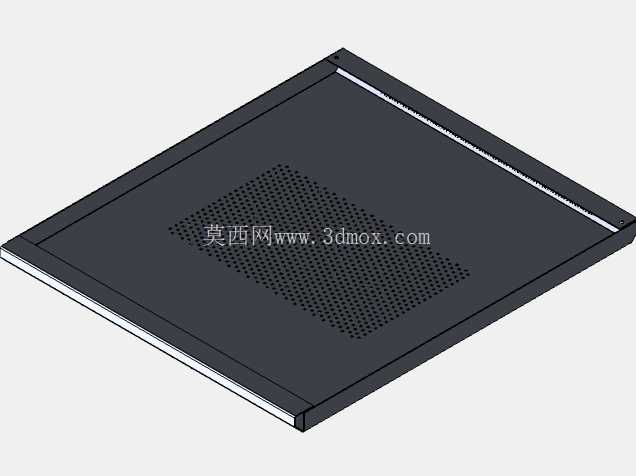

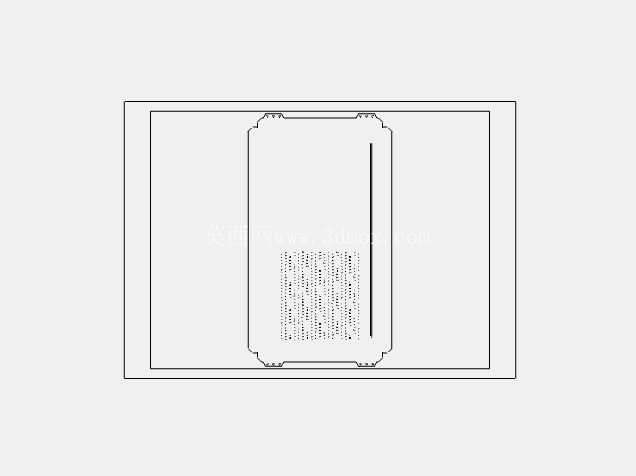

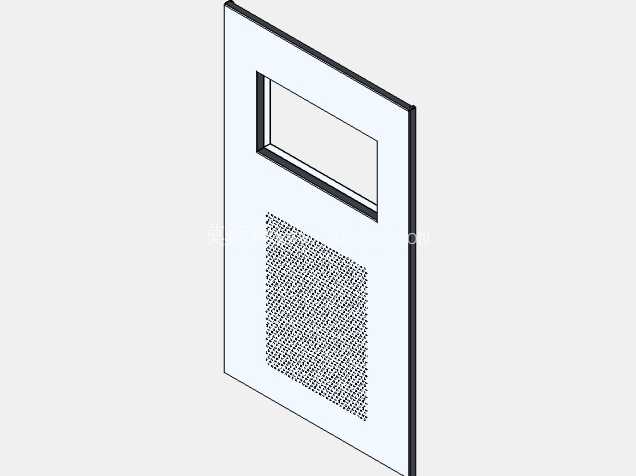

从功能设计层面看，该机架采用外开式单门结构，门板上集成了可视化观察区与大面积冲孔通风区，日常运维时无需完全拆卸门板即可观察内部设备的运行指示灯状态，通风区的冲孔采用六角形与矩形矩阵混合排布，在保证门板结构强度的前提下最大化通风开孔率，避免内部设备长期高负载运行时热量堆积。侧面板与顶面同样做了差异化开孔设计，侧面板上部采用密集小圆孔阵列，对应内部上层设备的进风路径，下部采用长条形开槽通风口，对应下层设备的出风路径，形成自下而上的自然通风风道，无需额外加装强排风组件即可满足常规功率设备的被动散热需求，降低整机运行的噪音与后期维护成本。

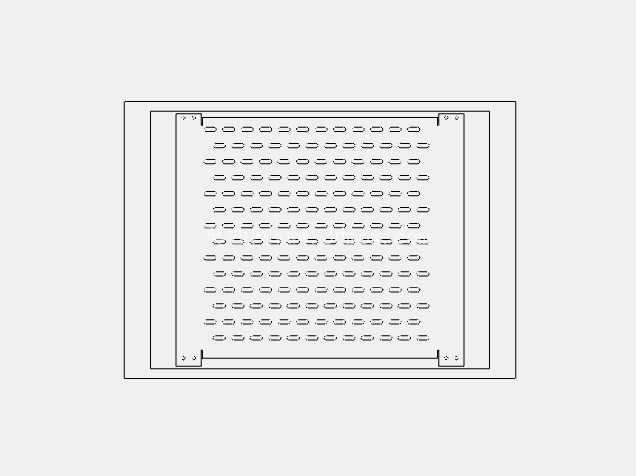

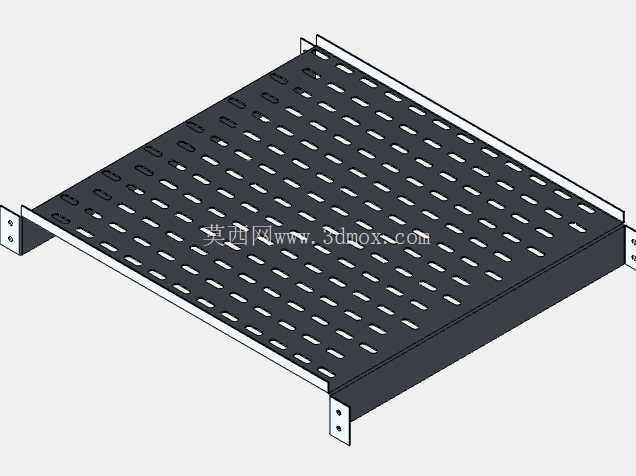

内部搭载5层可调节的穿孔搁板，搁板通过侧边的安装孔位可灵活调整层间距，适配不同高度的服务器、工控主机、交换设备等硬件安装，搁板表面的穿孔既可以减轻自身重量，也能让层间的空气形成流通，避免局部热量在搁板位置淤积。门板与柜体的连接采用广角铰链，开门角度可超过120度，方便运维人员对内部深层设备进行接线、更换操作，柜体前框预留了齐平安装的矩形凹槽，可直接嵌入安装数字显示屏、品牌标识板或者锁止机构，安装后表面与柜体外框齐平，无突出结构，既美观也避免现场搬运、安装时磕碰突出部件造成损坏。

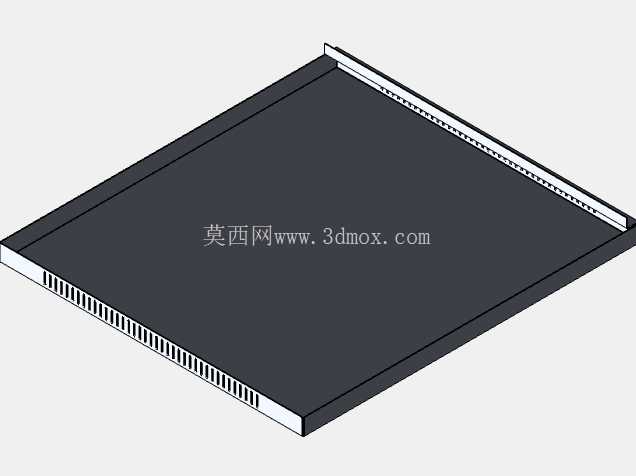

加工工艺层面完全遵循标准钣金加工的折弯、冲压约束设计，所有折弯位置都预留了合理的弯曲余量，拐角位置设计了止裂槽，避免折弯加工时出现材料撕裂、形变超差的问题，所有安装孔位都采用标准冲压孔规格，无需二次钻孔加工即可适配常规的服务器安装螺丝、接地端子、门锁组件的安装需求。柜体底部预留了落地安装的固定孔位，同时也预留了机柜并柜连接的安装位，可根据现场需求将多台机架并排拼接组成机柜组，适配不同规模的设备安装需求。

从安装边界尺寸来看，该机架的整体宽度、深度与高度都符合19英寸标准机柜的安装兼容要求，内部搁板的承重可满足单块20kg的设备安装需求，整体框架采用加厚钣金折弯成型，静态承重可达到150kg以上，可满足常规工业场景下多台设备叠装的承重需求。柜体的所有边缘都做了卷边钝化处理，避免安装、运维过程中锋利的钣金边缘划伤操作人员，门板与柜体的贴合位置预留了密封胶条安装槽，可根据使用场景加装密封胶条，实现防尘、防溅的防护等级提升，适配多粉尘、轻度潮湿的工业车间安装环境。
