集成HMI与多类开关的工业操作控制面板

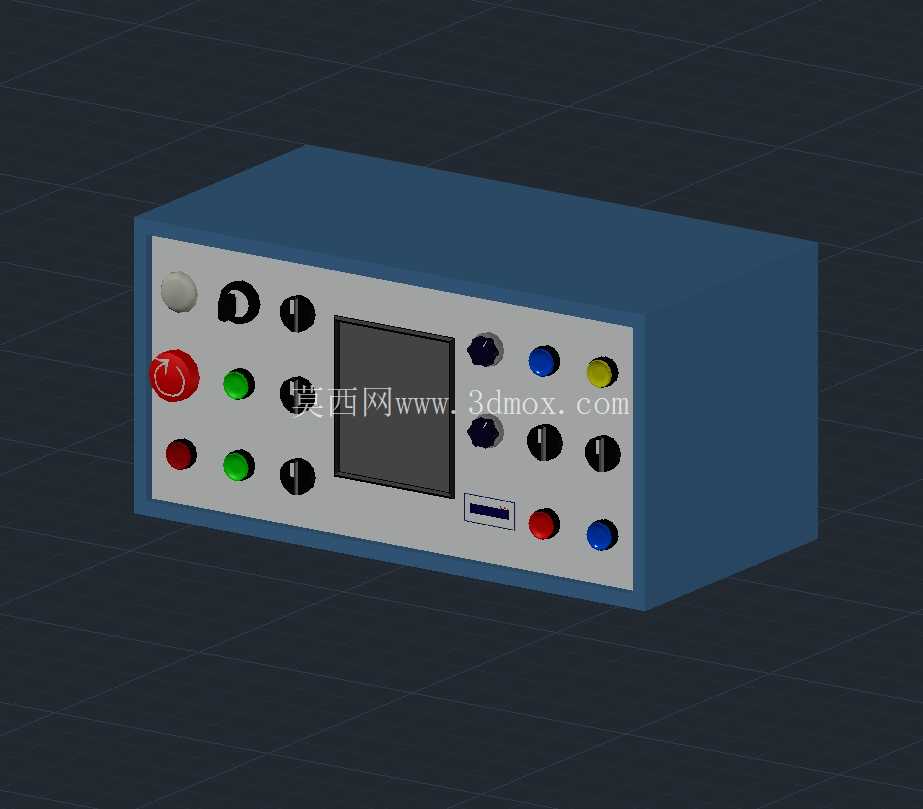

这套工业控制面板的三维建模，完全围绕工厂自动化产线、单机电气控制柜的实际操作需求搭建，没有做多余的装饰性设计，所有外露元件的排布都贴合一线操作人员的使用习惯。从实际应用场景来看，这类面板多用于中小型自动化设备的前端操作区，比如小型装配专机、物料输送分炼单元、单机测试工位的电气控制端，操作人员不需要打开电气柜柜门，就能在面板上完成设备启停、状态切换、参数查看、计数清零等常规操作，大幅降低日常操作的触电风险，也能减少柜内元器件被粉尘、切削液侵蚀的概率。

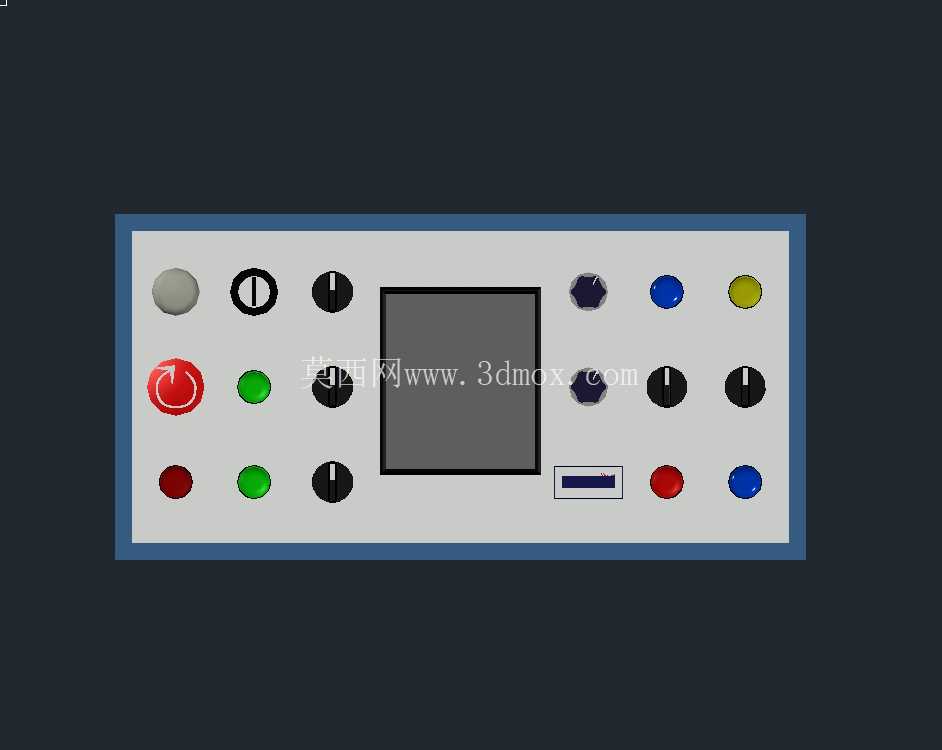

设计过程中首先考虑的是操作逻辑的合理性，最左侧靠上位置布置了大直径的灰色复位按钮，下方紧邻带红色防护圈的急停按钮，急停按钮的安装高度比周边按钮高出3mm，确保紧急状态下操作人员可以盲拍触发，不会被周边元件卡滞。急停右侧依次排布两列控制按钮，绿色按钮对应启动、运行确认功能，红色按钮对应停止、故障复位功能，每列按钮的垂直间距保持20mm，符合成年人手指按压的操作间距，不会出现按一个按钮误触相邻元件的问题。按钮区右侧是核心的HMI显示屏安装位，屏幕周边预留了2mm的安装沉台，适配市面上主流的7寸嵌入式工业触摸屏，屏幕下方预留了USB接口的开孔，方便现场人员插U盘导出设备运行数据、更新触摸屏程序，不需要拆开面板就能完成数据交互。

屏幕右侧的区域排布了多组旋转选择开关和状态指示灯，蓝色、黄色指示灯分别对应设备自动运行、故障报警状态，黑色旋钮开关分别对应手动/自动模式切换、电机转速档位切换、工位选择功能，所有旋钮的旋转阻尼手感在建模时都参考了主流低压电器元件的参数，旋钮的安装座做了防呆定位缺口，装配时不会出现档位标识错位的问题。面板最下方排布的红色、蓝色按钮分别对应计数清零、报警确认功能，位置靠近操作人员的自然垂手区域，长时间操作也不容易产生疲劳。

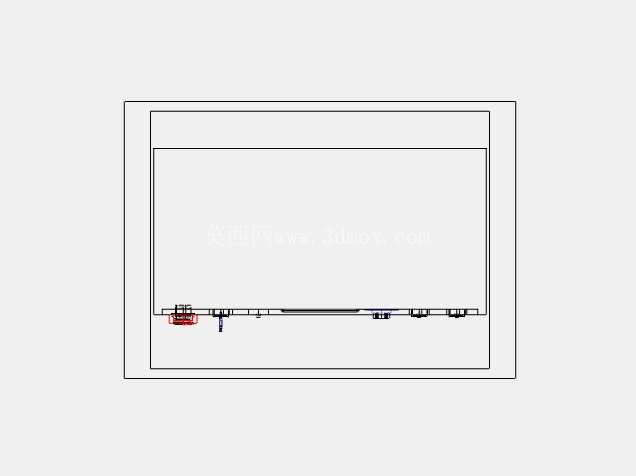

从安装边界来看，整个面板采用嵌入式安装设计，面板本体的折边高度为25mm，适配厚度1.5-2mm的冷轧钢电气柜门板，安装时只需要在柜门上开出对应尺寸的方孔，将面板嵌入后用周边的自攻螺丝固定即可，面板背面预留了足够的走线空间，所有元件的接线端子距离柜内安装板的距离不小于40mm，方便操作人员接二次线，也不会和柜内的PLC、继电器等元件产生干涉。面板上所有开孔的尺寸都严格对应所选低压电器的安装尺寸，按钮开孔直径22mm，适配行业通用的LA38系列按钮，旋钮开孔同样为22mm标准尺寸，HMI屏幕的开孔尺寸严格对应7寸屏的嵌入式安装要求，不需要二次修孔就能完成装配。

建模过程中所有元件的布局都经过了操作可达性验证，常用的启停按钮、急停按钮都布置在面板左侧的最优操作区，不常用的模式切换旋钮布置在右侧，状态指示灯的高度和操作人员站立时的视线平齐，不需要低头或者抬头就能清晰看到设备的运行状态。面板的外壳采用深蓝色喷塑处理，操作面为浅灰色，和工业现场的常规电气柜配色保持一致，不会因为颜色过于鲜艳造成操作人员的视觉疲劳，所有按钮、指示灯的颜色都遵循工业电气设计的通用规范，红色对应危险、停止，绿色对应运行、安全，黄色对应警告、待机，蓝色对应功能确认，现场操作人员不需要额外培训就能识别各个元件的功能。

这套模型可以直接集成到各类非标自动化设备的整体装配模型中，也可以单独作为电气柜面板设计的参考，所有元件的位置都可以根据实际项目的需求进行调整，增减按钮、旋钮的数量，更换不同尺寸的HMI屏幕，适配不同设备的控制需求。面板的结构强度也做了充分考虑，面板本体采用2mm厚的冷轧钢板折弯成型，折边处做了圆角处理，不会划伤安装人员的手部，所有元件的安装位都预留了足够的加强空间，频繁按压按钮也不会造成面板变形。
