SIM7600G-H 4G USB通讯适配器结构设计

在工业现场数传、户外设备联网、嵌入式系统远程调试这类场景里，经常会遇到设备原生不带蜂窝联网能力的问题，这款SIM7600G-H 4G USB适配器就是针对这类需求做的集成化结构设计，把4G通讯、GNSS定位、USB接口供电与数据传输全部整合在紧凑的外壳内，不需要额外搭配转接板、供电模块，插在设备USB口上就能完成硬件连接。

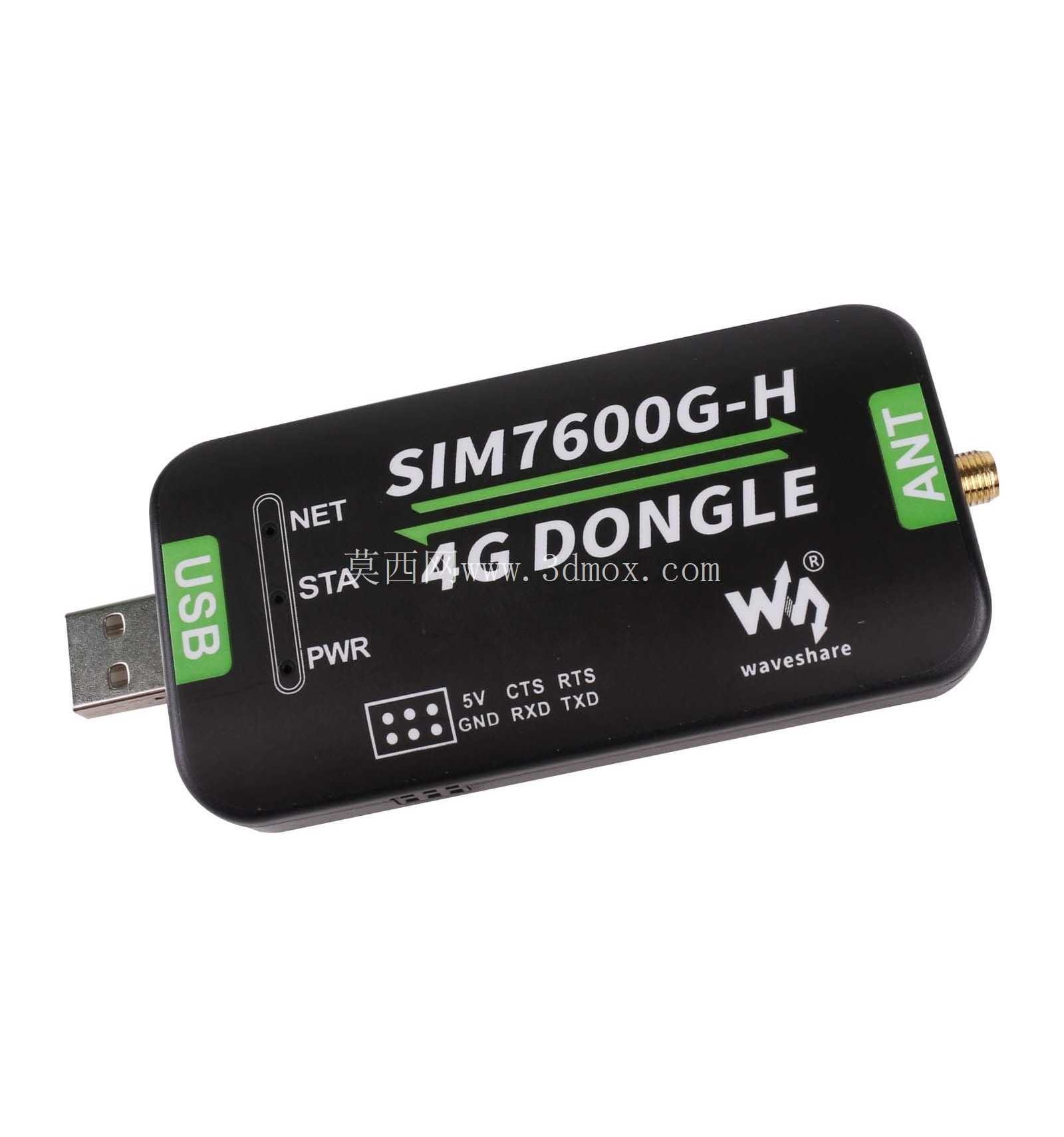

从实际使用的边界条件来看，这款适配器的外形做了优盘式的一体化设计，整体长度控制在普通USB加密狗的尺寸范围内，宽度和厚度都适配常规工控机、嵌入式主机的USB接口间距，不会出现插了这个适配器挡住相邻USB口的情况，外壳边缘做了圆弧过渡，没有尖锐的棱角，在控制柜内布线、插拔的时候不会刮伤线缆绝缘层。USB公头直接从壳体一端伸出，采用标准USB-A接口定义，兼容USB2.0全速传输规范，插入后不需要额外固定，依靠USB接口本身的插拔保持力就能满足振动场景下的连接可靠性，在工业设备常见的5-55Hz振动工况下不会出现松脱断连的问题。

壳体侧面预留了SMA天线接口的安装位，接口做了内嵌式固定，天线接头拧入后不会突出壳体过多，安装在设备面板上的时候不会和周边结构产生干涉，接口的同轴度控制在0.1mm以内，保证天线连接后的信号传输稳定性，避免因为结构安装偏差导致的驻波比过高、信号衰减问题。壳体表面的丝印标识做了功能分区，PWR、STA、NET三个状态指示灯的位置对应丝印标注，现场调试的时候不需要查手册就能直接通过灯位判断设备供电、模块注册、网络连接的状态，指示灯采用内透光设计，光线从壳体半透明区域透出，不会因为强光直射看不清状态，也不会因为亮度过高在夜间运维的时候产生光干扰。

内部结构设计上，PCB板采用卡槽加定位柱的方式固定在壳体内，四个角的定位柱和PCB安装孔精准配合，不需要打胶就能固定PCB位置，抗跌落性能满足1.2米自由跌落至水泥地面无结构损坏、功能正常的要求。SIM卡插槽设计在壳体内部，拆开上下盖就能插拔卡，避免外露式卡托在户外使用时进灰、进水导致的接触不良问题，壳体合盖处做了止口结构，配合卡扣固定，日常使用场景下可以阻挡大部分灰尘侵入，满足IP40的防护等级要求，适合在室内工控柜、户外设备舱这类非直接淋雨的场景使用。

功能集成层面，这款适配器把4G全网通通讯、GNSS卫星定位的功能整合在单块PCB上，不需要额外的定位模块，在做设备远程监控的时候，可以同时回传设备的运行数据和位置信息，适合移动作业设备、无人值守站点的联网需求。USB接口同时承担供电和数据传输的功能，不需要额外外接电源，主机USB口输出的5V电压直接经过板载DC-DC电路转换为模块需要的工作电压，电源回路做了滤波设计，避免工业现场的电源尖脉冲干扰模块正常工作，数据线路上做了ESD防护，插拔USB口的时候的静电不会击穿模块通讯芯片。

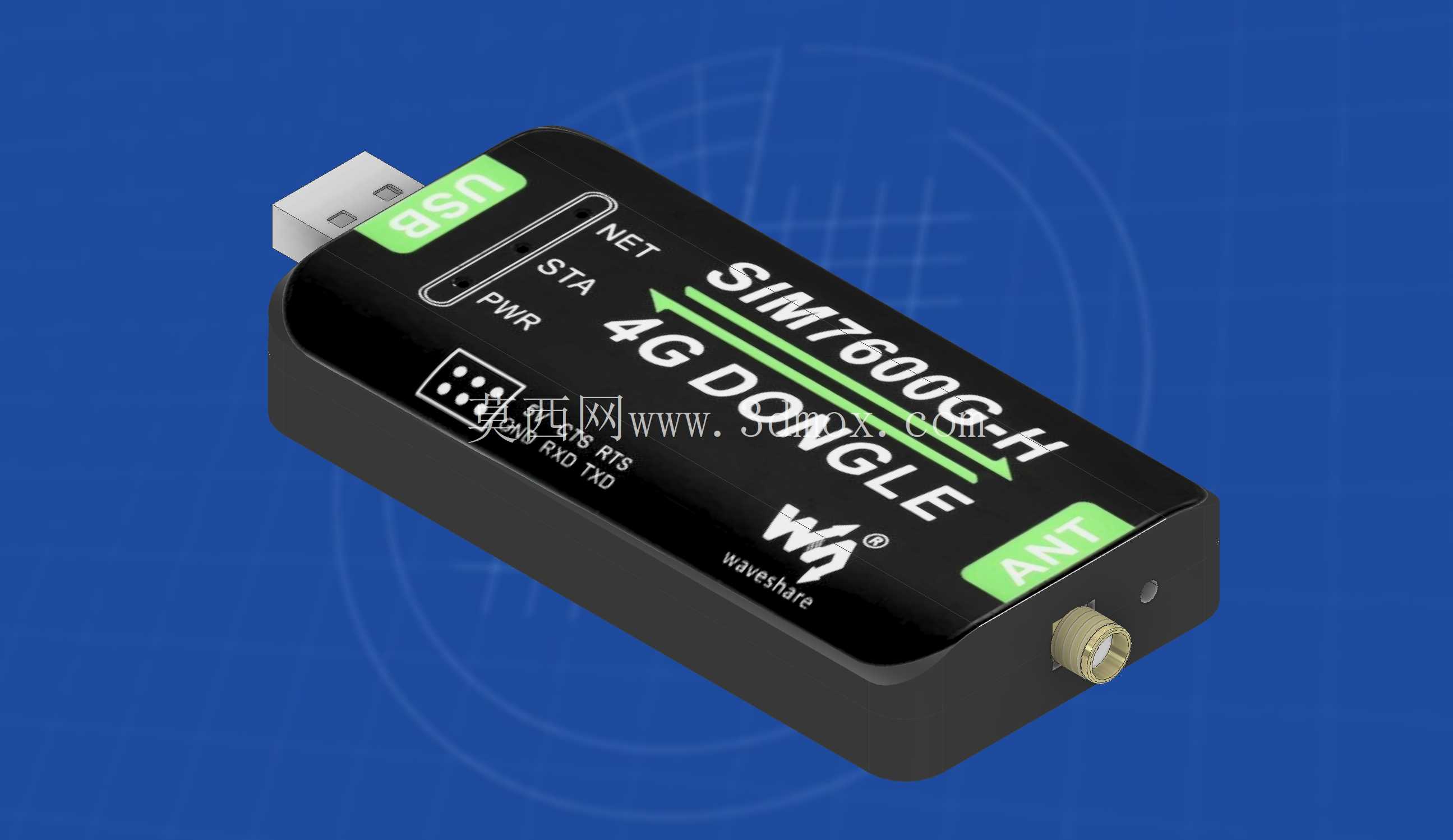

从结构建模的细节来看，壳体的壁厚控制在1.8mm，采用ABS塑料注塑成型的工艺设计，拔模斜度统一做了1.5度，壳体内部的加强筋厚度控制在壁厚的0.6倍，避免注塑的时候出现缩痕，上下盖的卡扣配合量做了0.3mm，既保证合盖后的紧密性，又不会因为卡扣过紧导致拆壳的时候断裂。天线接口的固定位做了加厚处理，承受1N·m的天线拧紧力矩的时候不会出现壳体开裂的问题，USB接口的金属外壳和壳体之间做了定位槽，保证USB公头的伸出长度符合标准规范，插入主机接口的时候不会出现插不到位或者顶坏主机接口的情况。

在实际选型适配的时候，这款适配器的安装不需要额外的固定支架，直接插在主机USB口上即可，整体突出主机面板的长度不到70mm，在空间紧凑的嵌入式设备、小型工控机上也能顺利安装，不会和柜门、周边线缆产生干涉。壳体表面的散热设计做了隐性处理，没有开外露的散热孔，依靠壳体本身的热传导把模块工作产生的热量散出，模块长时间满负荷数传的时候，壳体表面温度控制在45摄氏度以内，不会出现局部过热的问题，同时无散热孔的设计也能避免灰尘、小虫进入壳体内部造成电路短路，提升长期使用的可靠性。
