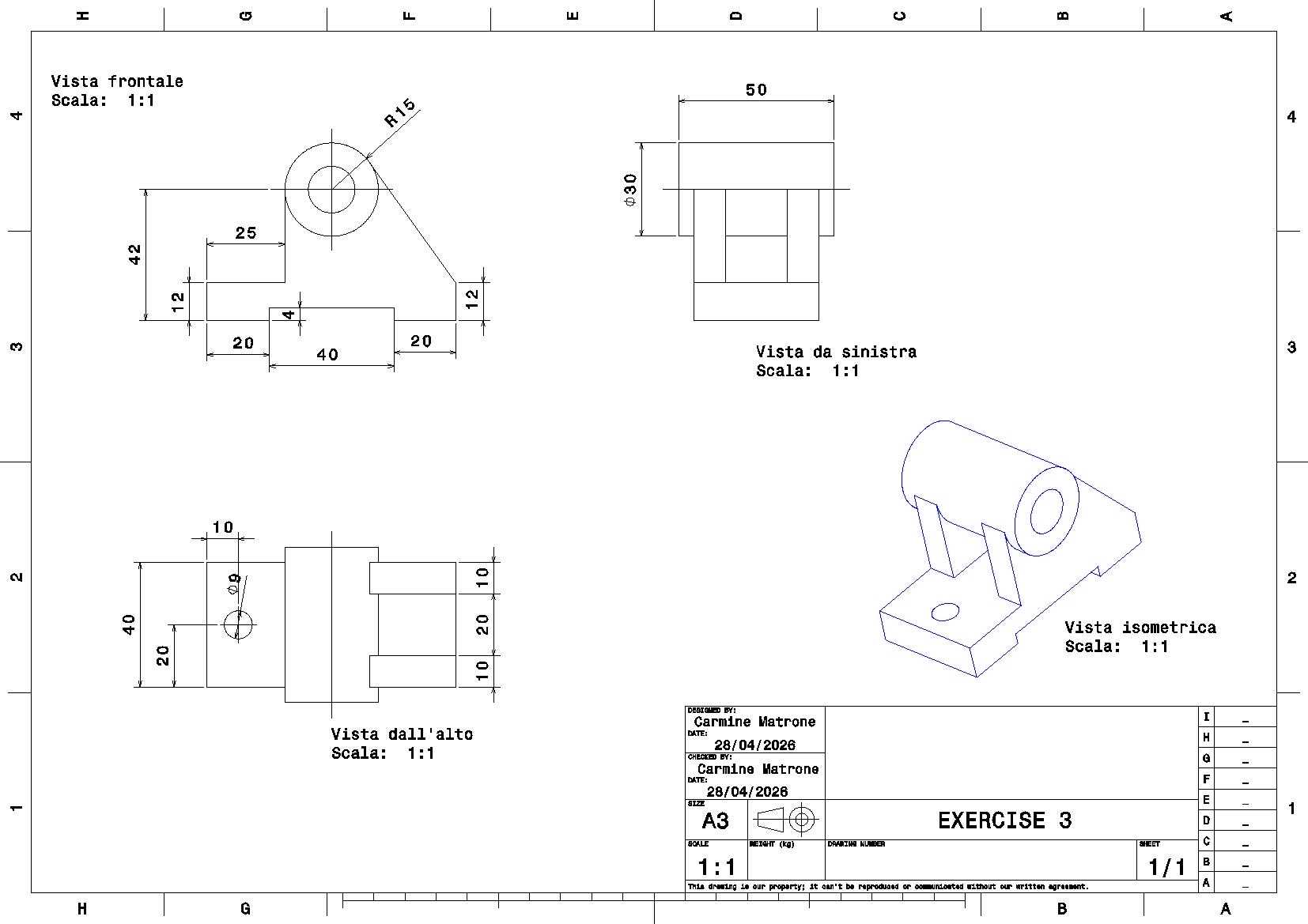

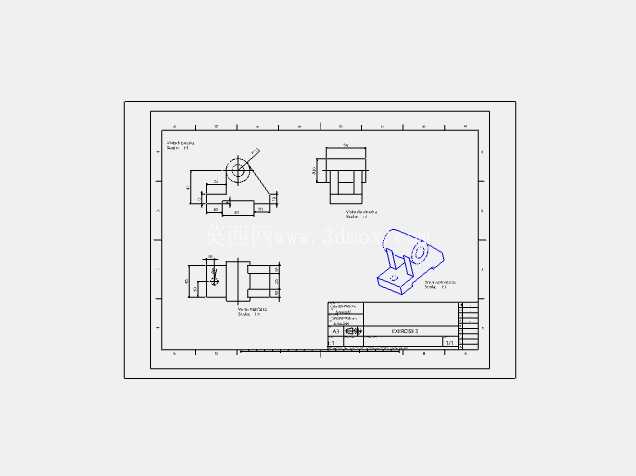

带斜向支撑筒座结构机械练习构件

　　这类带斜向支撑的筒座类构件，在小型输送线的侧边导向辊安装、工装夹具的铰接支座场景中十分常见，核心作用是为回转类零件提供稳定的安装基准，同时通过斜向筋板结构抵消工作状态下的侧向弯矩，避免支座根部出现应力集中断裂的问题。从结构功能来看，下部的同轴筒孔是核心安装位，用于穿装铰接销轴或者辊轴，孔的同轴度公差需要控制在IT7级以内，才能保证轴件转动时无卡滞、偏磨问题；筒身外侧延伸出的两块斜向支撑板，直接连接到底部的安装基面，形成三角形稳定受力结构，相比直筒式无支撑的支座，侧向承载能力可以提升60%以上，同时能减少支座整体的材料用量，在保证强度的前提下控制构件自重。

　　设计这类构件时，首先要确定核心安装孔的直径尺寸，这一参数由配套的轴径决定，需要预留0.02-0.05mm的间隙配合量，方便轴件装配同时避免旷量；筒身的轴向长度要匹配轴件的安装段长度，两端要做0.5mm的倒角处理，去除加工毛刺同时方便轴件导入。斜向支撑板的厚度一般取筒壁厚度的1.2-1.5倍，支撑板与筒身、安装基面的连接处要做R2-R3的圆角过渡，避免直角连接处的应力集中，在交变载荷工况下能大幅提升构件的疲劳寿命。底部的安装基面需要保证平面度公差在0.03mm以内，基面上预留的安装孔位要和配套设备的安装螺孔位置严格对齐，孔位公差控制在±0.1mm，避免现场安装时出现孔位错位无法装配的问题。

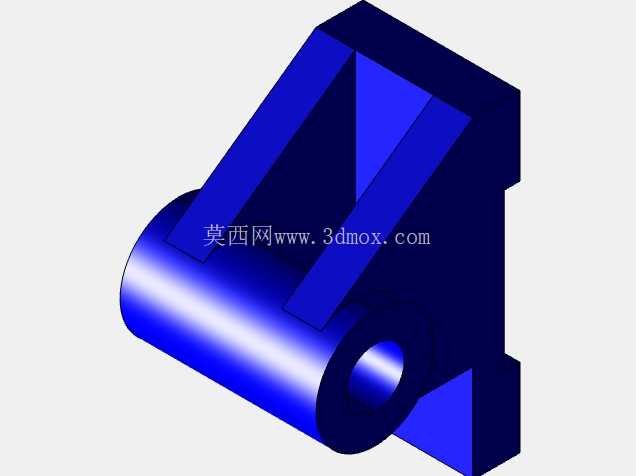

　　建模过程中要优先以安装孔的轴线为核心基准，先绘制筒身的回转轮廓，通过拉伸或者回转命令生成筒身主体，再以筒身外圆和底部安装基面为参照，绘制斜向支撑板的截面轮廓，拉伸生成支撑板后，对所有连接位置做圆角处理，最后在安装基面上绘制安装孔并做切除处理。建模时要注意所有特征的参数化关联，比如修改筒孔直径时，筒壁厚度、支撑板的连接位置能同步更新，方便后续根据不同的载荷需求调整参数。

　　这类构件的实际安装边界需要注意，底部安装基面要和设备的安装面完全贴合，不能出现翘曲，固定螺栓的预紧力要控制在对应螺栓等级的推荐范围内，避免预紧力过大导致基面变形，影响筒孔的同轴度；筒孔内如果安装转动轴，需要提前加注润滑脂，减少转动过程中的磨损，斜向支撑板的朝向要正对构件工作时的受力方向，才能最大化发挥筋板的支撑作用，若方向装反，筋板不仅无法起到加强作用，反而会在受力时出现应力集中，加速构件损坏。从加工工艺角度来看，这类构件如果采用金属切削加工，需要先粗加工出整体轮廓，再对筒孔进行精加工，保证孔的尺寸精度和表面粗糙度，最后做倒角和去毛刺处理；如果采用压铸工艺生产，要注意拔模斜度的设置，筒孔内的拔模斜度取1:100，支撑板侧面的拔模斜度取1:50，保证压铸件能顺利脱模，同时减少后续机加工的余量。
