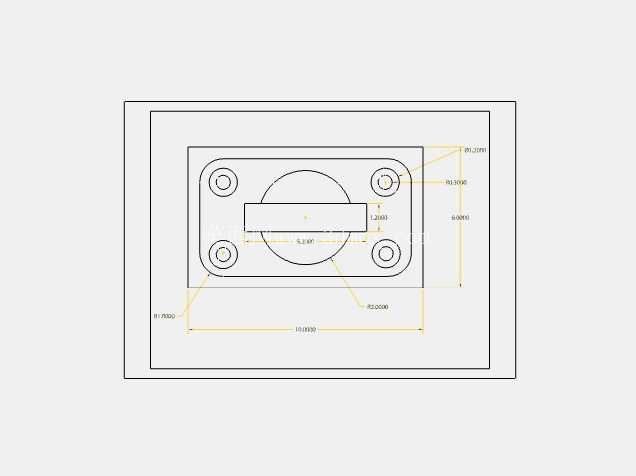

方形法兰安装座二维工程练习图纸

这类带四角安装孔、中部带圆形定位腔与矩形避让槽的板类零件，在通用机械的机架连接、动力单元定位场景中应用十分广泛，日常做结构设计时经常会遇到类似的安装基准件，很多时候这类零件是整套设备装配的基准载体，上方往往需要固定泵体、阀组或者小型传动组件，四个角的通孔用来穿装螺栓将整个组件锁固在机架台面或者设备侧壁上，中部的圆形沉腔一般是用来嵌入配套零件的定位凸台，保证装配时的同轴度，避免后续运行出现偏磨、传动不同心的问题，中间的矩形通槽则是为了避让穿过安装板的传动轴、接线端子或者油路接头，减少不必要的空间占用，也能避免装配时零件和安装板发生硬干涉。

做这类零件的二维绘图练习时，首先要理清尺寸标注的逻辑，不能随意堆砌尺寸，要先确定整个安装板的外形边界，也就是整体的长宽外轮廓，这是加工时下料的首要参考，之后要明确四个安装孔的位置尺寸，这里要注意孔位的基准选择，一般会以零件的两个相邻侧边作为基准边，标注孔中心到基准边的距离，同时要保证四个孔的位置度公差，不然现场安装时会出现螺栓穿不进孔的问题，很多新手绘图时容易把孔位基准选在零件中心，反而会给加工时的找正增加不必要的步骤。中部的圆形定位腔要标注清楚内径尺寸和深度，还有和安装板外形的位置度要求，保证和上方配合零件的同轴度，矩形避让槽的尺寸要比实际穿过的零件单边留出0.5到1mm的间隙，避免加工误差导致装配卡滞，同时槽的位置也要和圆形腔的中心对齐，保证避让位置准确。

从实际加工的角度看，这类零件一般选用Q235钢板或者铝合金板材加工，厚度根据上方承载的零件重量选择，承载较轻的阀组、小型传感器安装座用5-8mm厚的板材即可，承载动力组件比如小型电机、泵体的话则需要10-15mm厚的板材来保证刚性，避免运行时出现共振。绘图时还要注意各个特征的形位公差标注，比如安装板的上下表面平面度，四个安装孔的垂直度，圆形定位腔的同轴度，这些公差如果标注不合理，要么会导致加工成本不必要的升高，要么会出现装配后零件精度不足的问题。

日常做这类绘图练习，本质上是在梳理结构设计的逻辑，不是单纯的线条绘制，每一条线、每一个尺寸标注都对应实际加工和装配的需求，比如四个安装孔如果是穿M6的螺栓，一般孔直径要做到6.5-7mm，留出装配调整的余量，不能刚好做成6mm，不然加工时稍有位置误差就会装不上。圆形定位腔的边角如果是铣削加工的话，要注意标注清楚内角的圆角，或者注明清角要求，避免和配合零件的直角边发生干涉。矩形槽的边角同样要考虑加工刀具的半径，不能直接画成直角，除非后续安排电火花清角工序，不然常规铣削是加工不出完美内角的。

这类安装座在实际设备中往往承担着定位基准的作用，所以绘图时的尺寸链计算格外重要，要保证从安装基准到配合特征的尺寸传递准确，避免出现累积误差，比如从侧边基准到安装孔的尺寸，再从安装孔到圆形腔中心的尺寸，要形成闭合的尺寸链，同时要给出合理的公差范围，普通安装场景下线性尺寸公差控制在±0.1mm即可满足使用需求，如果是有高精度传动要求的安装位，比如配合伺服电机、精密轴承座的话，公差则需要收紧到±0.02mm，同时还要标注对应的形位公差要求。很多新手在做这类练习时容易忽略工艺性的表达，比如板材的厚度标注、孔的贯穿要求、沉孔的深度，这些细节恰恰是车间加工时最关注的内容，缺项漏项的图纸到了加工环节就会反复沟通确认，影响生产效率。
