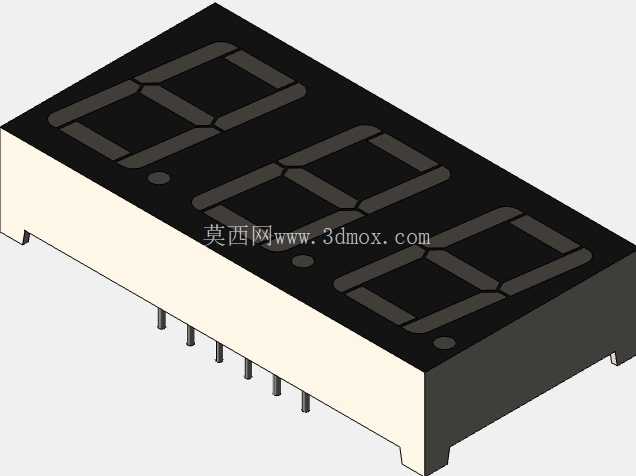

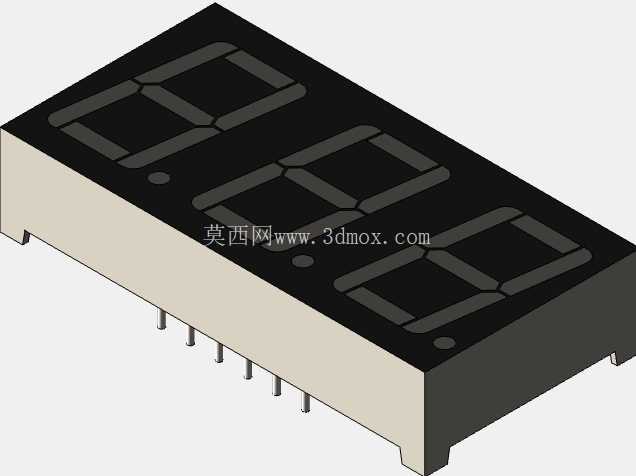

0.56英寸三位七段数码显示元件结构设计

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1195274
  • 0.56英寸三位七段数码显示元件结构设计
  • 0.56英寸三位七段数码显示元件结构设计

在工业控制终端、小型数字仪表、消费类电子计数装置的PCB设计环节,直插式三位七段数码管是极为常用的段式显示器件,本次建模的0.56英寸规格产品,是行业内应用覆盖面极广的通用款型,适配绝大多数需要三位数字显示的低复杂度数显场景。从实际选型落地的角度看,这类数码管的安装边界直接决定了PCB布局的空间预留,其主体外形尺寸为38x19x8mm,采用12引脚直插排布,引脚间距符合通用2.54mm直插元件标准,无需定制特殊焊盘封装,可直接匹配通用PCB设计库中的标准焊盘参数,大幅降低画板阶段的重复建模工作量。

从功能特性上看,三位七段的段式排布采用共阳或共阴通用引脚定义,每个数字位包含独立的公共端与七段笔画控制引脚,小数点位于每位数字的右下角位置,可满足数值显示时的小数位标识需求,比如温控设备的温度显示、计数装置的产量统计、小型电源的电压电流数值输出,都可以通过这类数码管完成直观的数字呈现,相比液晶显示器件,这类发光二极管组成的段式屏亮度更高,可视角度更大,在工业现场光线复杂的环境下依然能保持清晰的显示效果,且驱动逻辑简单,无需复杂的显示协议,通过普通IO口即可完成驱动控制,对低端主控芯片的兼容性极强。

设计这类元件的三维模型时,核心要把控的是安装配合的精度,首先是引脚的伸出长度与直径参数,必须匹配波峰焊工艺的引脚吃锡要求,引脚伸出塑封本体的长度控制在标准3mm左右,直径0.5mm,既保证插件时能顺利穿过PCB焊盘,又不会因为引脚过长导致焊接后剪脚工序的额外工作量;其次是塑封本体的黑色面罩与乳白色基座的配合公差,面罩部分的段式镂空位置要与内部发光芯片的位置严格对齐,避免出现显示段偏位、漏光的问题,建模时需要将每一段发光区域的边界做精准定位,保证三个数字位的段间距均匀,数字显示时的视觉一致性良好。

在实际设备应用中,这类数码管通常焊接在PCB板的正面显示区域,塑封本体的8mm厚度需要在结构设计时预留足够的装配空间,面板开窗尺寸要略大于数码管的显示区域,同时要保证面罩与面板之间的贴合度,避免外部灰尘进入设备内部;12引脚的排布顺序严格遵循行业通用的左右对称引脚定义,建模时的引脚序号标识要与实际元件的引脚定义一一对应,避免后续PCB封装制作时出现引脚顺序错配的问题,导致硬件打样后显示功能异常。

从结构设计的细节来看,数码管的基座采用耐高温的PBT材质,可承受波峰焊时的高温冲击,不会出现塑封体变形、引脚松动的问题,建模时将基座与面罩做分件处理,还原实际生产中的装配结构,黑色面罩部分采用哑光黑材质,减少环境光反射对显示效果的干扰,段式发光区域采用半透明磨砂材质,模拟实际发光时的均匀漫反射效果,避免出现LED灯珠直射的刺眼光斑。对于结构工程师而言,这类通用元件的精准三维模型,可直接用于设备的整体装配干涉检查,提前确认数码管与面板、PCB板、周边元件的空间距离,避免样机装配时出现元件顶壳、焊盘与结构件干涉的问题,大幅缩短产品开发的打样迭代周期。在做元件封装库建模时,这类数码管的外形基准要以引脚所在平面为装配基准面,保证模型导入PCB装配环境时,安装高度与实际焊接后的高度完全一致,方便结构设计师做整体的空间堆叠计算,尤其是在紧凑型手持设备、小型面板仪表的设计中,每1mm的空间预留都需要精准的元件模型作为支撑,0.56英寸的三位数码管作为通用显示元件,其模型精度直接影响到整个显示模块的装配可靠性。
