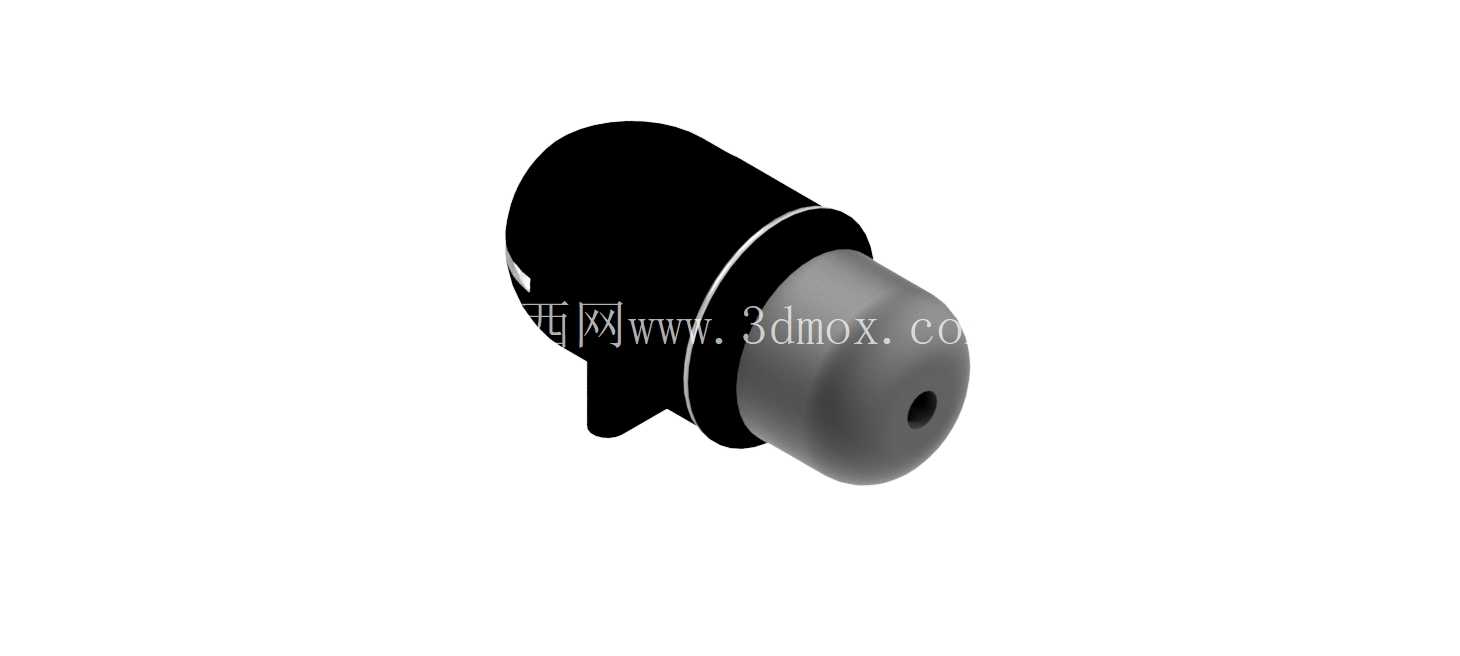

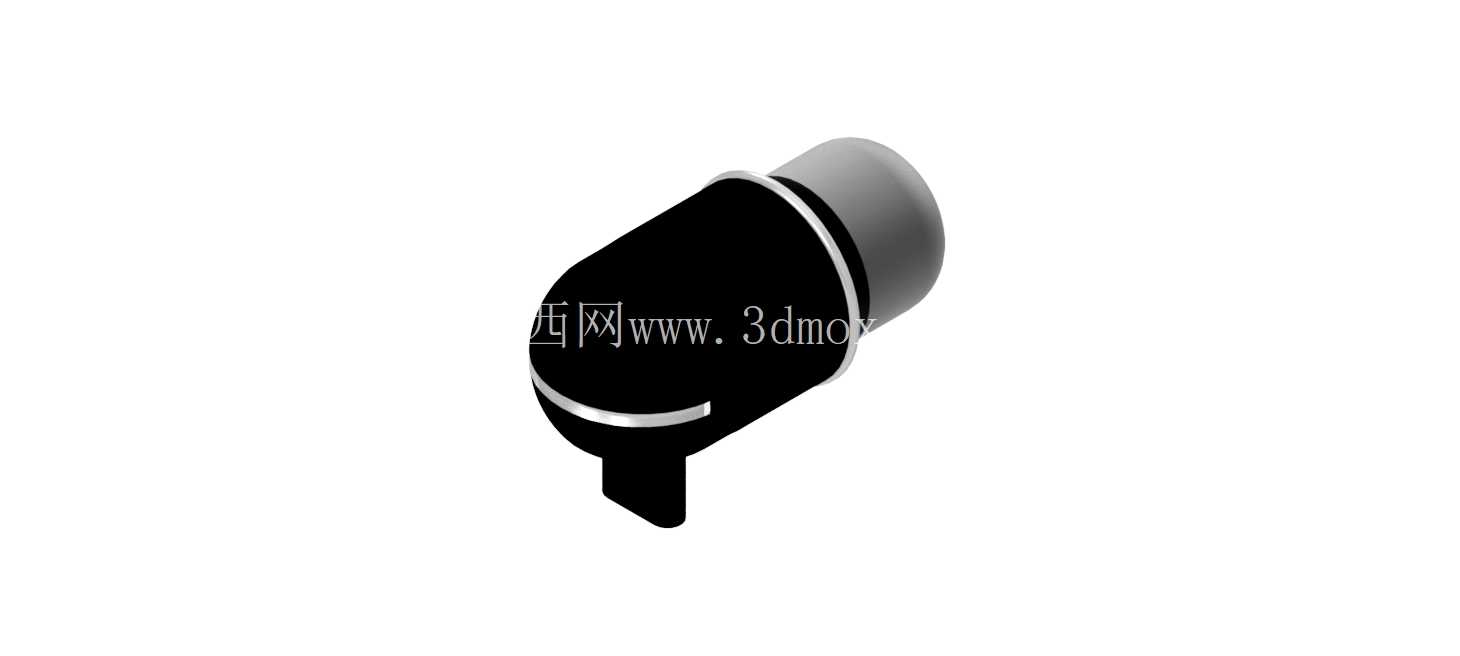

入耳式耳机头压铸结构三维设计

这款入耳式耳机头的结构设计，核心围绕消费电子声学配件的量产落地需求展开，首先要匹配压铸工艺的成型特性，同时兼顾声学装配、佩戴贴合度、结构强度三者的平衡。从实际应用场景来看，这类耳机头是有线入耳式耳机、TWS耳机发声单元侧的核心承载结构，既要容纳动圈/动铁发声单元、走线通道，还要衔接耳机柄与入耳硅胶套，同时在日常插拔、佩戴拉扯、轻微跌落的工况下保持结构完整性，不能出现开裂、装配松脱的问题。

设计过程中首先敲定的是分模逻辑，压铸模具的分型面选在耳机头圆柱段与出声嘴的衔接台阶处，这个位置既不会在外观可见面留下合模线，也能简化抽芯结构——耳机头内部的走线槽是侧向抽芯成型，出声嘴的内孔采用前模小镶件碰穿，避免了深孔加工的难度，同时保证壁厚均匀，整体壁厚控制在1.2mm到1.5mm之间，既满足压铸时铝液/锌液的流动填充要求，不会出现冷隔、缺料缺陷，也不会因为壁厚过大产生缩孔，影响后续表面处理的平整度。

从安装边界来看，出声嘴的外径设计为5.2mm，长度4.8mm，这个尺寸是匹配市面上通用的入耳式硅胶套内径，不需要额外开模定制硅胶套，能降低整机组装的配件成本；出声嘴端面做了0.3mm的倒角，既方便硅胶套的装配，也能避免装配时刮伤硅胶套内壁。耳机头与耳机柄衔接的位置做了1.0mm深度的定位止口，止口配合公差控制在0.05mm以内，装配时涂胶后可以保证同轴度，不会出现耳机柄歪斜的问题，同时止口处设计了0.2mm的溢胶槽，多余的胶水会流入槽内，不会溢出到外观面影响后续的阳极氧化或者喷漆处理。

结构功能上，耳机头内部的腔体做了阶梯式设计，靠近出声嘴的位置是单元安装位，直径10mm，深度2.5mm，刚好适配常用的10mm动圈单元，单元安装位的端面做了0.1mm的环形凸台，装配单元时可以压紧单元的密封圈，避免声学漏音，影响低频表现；腔体侧壁预留了0.8mm宽的走线槽，从单元安装位一直延伸到耳机柄衔接的止口处，线材可以顺着走线槽排布，不会被装配时压断，走线槽的边缘做了R0.2的圆角，避免刮伤线材外皮造成短路。

外形设计上，耳机头贴合耳甲腔的一侧做了弧度处理，弧度曲率参考了人耳耳甲腔的平均曲面数据，佩戴时可以贴合耳部轮廓，长时间佩戴不会产生明显的压感；外露的圆柱段做了细微的拔模斜度，拔模角度1.5度，方便压铸后脱模，同时不会影响外观的圆柱度。考虑到压铸后的后处理需求，所有外观面的转角都做了R0.3以上的圆角，避免抛光时出现边角抛塌的问题，也能减少使用时的磕碰掉漆风险。

在结构强度校核上，针对耳机头最容易断裂的出声嘴根部做了加厚处理，根部圆角加到R0.5mm，模拟10N的径向拉扯力时，根部的应力集中系数控制在1.2以内，远低于压铸锌合金/铝合金的屈服强度，正常使用下不会出现出声嘴断裂的问题；整体结构做了轻量化设计，成品单重控制在2.3g左右，不会因为重量过大造成佩戴时的坠耳感。

设计时也充分考虑了量产的良率提升，所有的孔位、柱位都做了避免薄钢的结构优化，模具上的小镶件都设计了通用快换结构，出现镶件磨损时可以快速更换，减少停机修模的时间；浇口位置选在耳机头与耳机柄衔接的端面，也就是装配后被耳机柄遮挡的位置，去除浇口后不会在外观面留下痕迹，不需要额外的打磨工序，能降低后处理的人工成本。整个结构没有复杂的倒扣，除了走线槽的侧向抽芯外，其余结构都可以通过前后模直接成型，模具结构简单，量产时的成型周期可以控制在25秒以内，适合大批量的压铸生产，匹配消费电子行业快节奏、大批量的供货需求。
