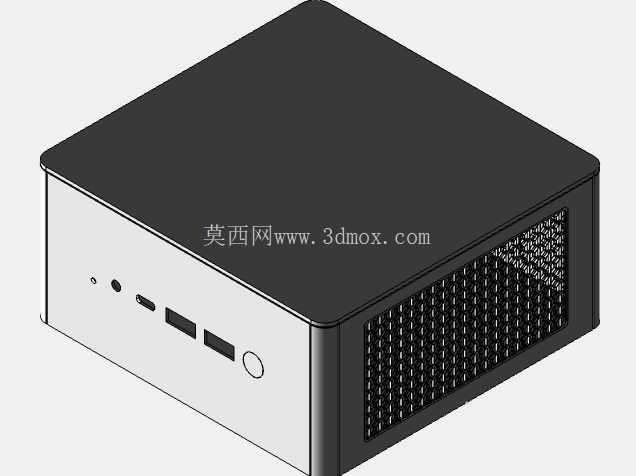

Minisforum迷你主机外壳压铸结构设计

　　本次涉及的迷你主机外壳结构，主要面向紧凑型桌面计算设备、嵌入式工控终端、小型办公云终端这类应用场景，这类设备普遍对安装空间占用有严格限制，同时需要兼顾壳体的结构强度、散热适配与外观一致性，因此外壳的尺寸精度控制是整个设计环节的核心要点之一。从实际使用需求出发，这类迷你主机常被放置在桌面狭小角落、显示器背部挂载位、弱电箱内部等空间局促的位置，因此外壳的外形尺寸边界直接决定了设备的适配场景，设计过程中优先锁定了外壳的长宽高外轮廓公差，确保所有安装位、接口开孔的位置偏差控制在压铸工艺可实现的范围内，避免后续组装时出现接口对位偏移、挂载孔位错位的问题。设计思路上优先还原了设备的外部装配特征，没有做内部结构的冗余建模，因为这类外壳在压铸生产环节，外部尺寸的一致性是量产阶段的核心管控项，内部的主板安装柱、散热筋位等结构通常会根据后续硬件迭代做微调，而外部轮廓一旦开模确认就不会轻易改动，因此建模时重点保证了外壳各个面的拔模角度符合压铸生产要求，侧壁厚度均匀过渡，避免出现壁厚突变导致的压铸气孔、缩凹缺陷，同时在边角位置做了合理的圆角处理，既减少压铸时的应力集中，也能避免组装使用过程中的锐边划伤问题。

　　从功能特性来看，这个外壳结构需要兼顾设备的被动散热辅助能力，外壳的侧壁与顶面平整度直接关系到后续散热贴、导热垫的贴合效果，因此建模时严格控制了各个安装面的平面度要求，确保外壳与内部散热模块接触时不会出现间隙，影响热量传导效率。同时外壳的接口开孔位置完全匹配对应型号迷你主机的外接端口布局，包括电源接口、视频输出接口、数据传输接口、网络接口的开孔尺寸与位置都做了精准还原，能够直接适配对应硬件的接口挡板安装，不需要二次加工调整。在安装边界的考量上，除了设备本身的桌面放置脚垫安装位，还预留了背部VESA挂载的固定孔位结构，确保外壳可以直接适配标准显示器挂载孔距，满足用户将主机固定在显示器背部、桌面支架上的安装需求，减少桌面空间占用。

　　这类压铸外壳在实际生产中，通常采用铝合金压铸工艺成型，后续经过喷砂、阳极氧化或者喷涂处理来提升表面质感与耐磨损能力，因此建模时也充分考虑了压铸后的机加工余量，在需要高精度配合的接口边缘、挂载孔位位置预留了合适的加工余量，避免压铸成型后的尺寸偏差影响后续装配。从结构设计的合理性角度，外壳的拼接止口位置做了错位配合结构，既可以提升上下壳组装后的配合紧密性，减少缝隙，也能起到一定的防尘效果，同时在止口位置预留了胶条安装槽，方便后续根据防护等级需求加装密封胶条，提升设备的环境适应能力。

　　对于结构设计从业者来说，这类数码产品的压铸外壳建模，核心不在于内部复杂结构的堆砌，而在于对外部装配边界、工艺可行性、实际安装场景的精准把控，很多时候外壳的外部尺寸精度直接决定了整个产品的最终适配效果，尤其是这类紧凑型迷你主机，内部硬件布局已经非常紧凑，外壳的尺寸偏差很容易导致内部硬件组装干涉，或者外部接口无法正常使用，因此在建模阶段就需要把生产工艺、装配需求、使用场景的要求都融入到外形结构的设计中，确保模型还原的结构能够直接对接后续的开模生产环节，不需要做大幅度的调整。
