1090MHz频段SMA接口棒状通信天线结构

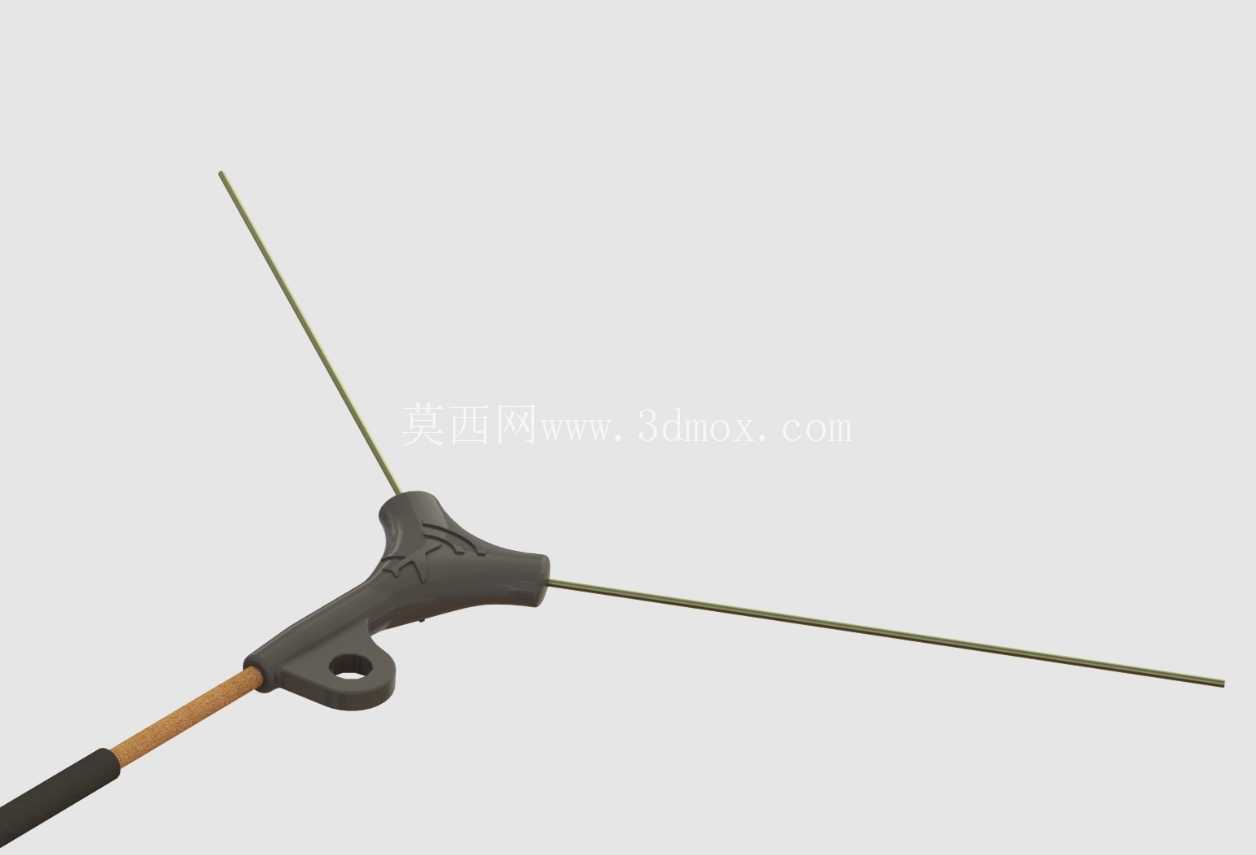

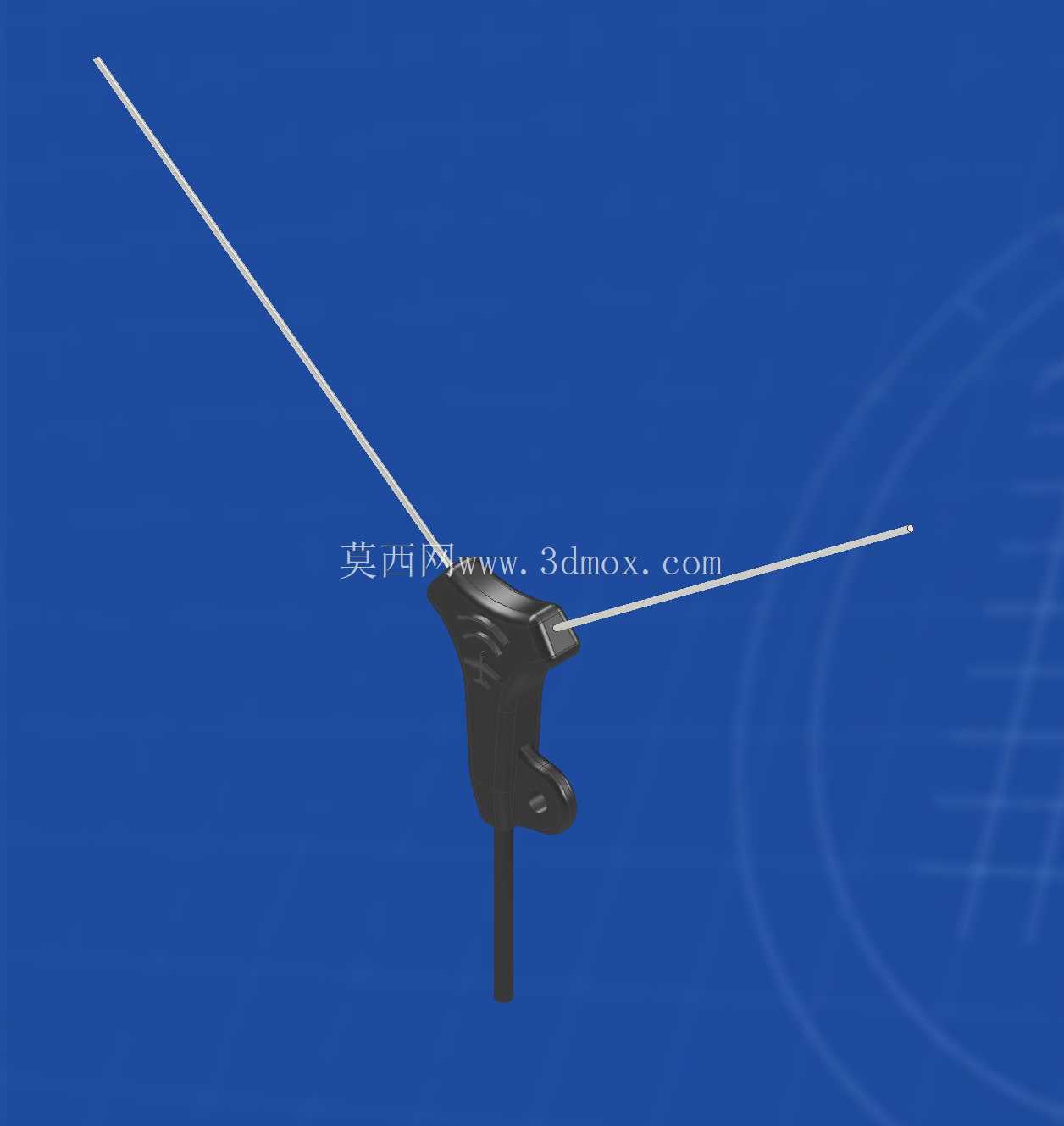

　　这款1090MHz频段的SMA接口天线，核心适配ADS-B航空信号接收、小型无人机数传链路、低空飞行器信号侦测等场景，在民用航空地面接收站、小型无人机机载通信系统、业余无线电信号接收装置中都有广泛的应用空间。从结构设计来看，天线采用两段式辐射振子布局，主振子为细长直杆形态，副振子呈一定角度斜向延伸，这种非对称振子设计是为了在有限的安装空间内，优化1090MHz频段的信号辐射方向图，压缩垂直面波束宽度，提升水平面全向辐射的均匀度，避免常规单极子天线在该频段容易出现的高仰角信号增益凹陷问题。

　　天线基座采用注塑成型的硬质壳体，内部集成阻抗匹配网络，将振子端的输入阻抗匹配至标准50欧姆，与SMA接头的特性阻抗完全适配，减少信号传输过程中的回波损耗，保证信号收发的链路稳定性。基座底部引出的SMA公头接头为标准螺纹接口，可直接适配市面上绝大多数带SMA母座的射频接收模块、数传电台、信号接收机，安装时仅需对准螺纹旋紧即可，不需要额外的转接结构，安装操作便捷，同时螺纹连接的结构具备足够的机械强度，能够承受日常使用中的轻微拉扯与振动，不会出现接触不良的问题。从安装边界来看，天线主振子长度经过精确计算，刚好满足1090MHz频段四分之一波长的辐射要求，整体安装后突出安装面的长度控制在合理范围内，不会因为振子过长导致在机载使用时增加过多风阻，也不会因为振子过短导致辐射效率不足。基座部分的外形做了圆弧过渡处理，没有尖锐棱角，一方面是为了注塑生产时便于脱模，减少生产过程中的应力集中，提升壳体的结构强度，另一方面也能在安装使用时避免尖锐边角划伤操作人员或者剐蹭周边设备。

　　在实际使用场景中，这款天线可以直接安装在无人机机身外侧的射频接口上，不需要额外的固定支架，依靠SMA接头的螺纹连接强度就足以承受无人机飞行过程中的振动与气流冲击；在地面固定站点使用时，也可以配合磁吸底座或者法兰安装座固定在机柜顶部、屋顶支架上，适配不同的安装环境。设计过程中，振子与基座的连接位置做了内嵌式固定结构，振子根部嵌入基座内部5毫米以上，并且在装配时做了密封胶灌封处理，既可以提升振子的固定强度，避免长期振动导致振子松动偏移，影响天线的谐振频率，也可以起到一定的防潮防水作用，适应户外临时部署的使用需求。天线的整体重量控制在极低水平，安装在小型无人机上时不会给机身带来过多的负载负担，也不会因为重量过大导致机身重心出现明显偏移，影响飞行控制稳定性。从射频性能的设计匹配来看，这款天线在1090MHz中心频点的驻波比可以控制在1.5以下，能够保证信号传输过程中尽可能少的功率被反射回发射端，提升信号的辐射效率，对于接收场景来说，更低的驻波比也意味着更高的信号接收灵敏度，能够捕捉到更微弱的远场信号。

　　在结构建模过程中，需要重点关注振子的长度精度、两个振子之间的夹角精度、SMA接头与基座的同轴度，这几个参数直接影响天线的谐振频率与辐射方向图，如果振子长度偏差超过2毫米，就会导致中心频点出现明显偏移，偏离1090MHz的目标工作频段；如果两个振子的夹角偏差超过5度，就会导致水平面辐射方向图出现明显的畸变，出现信号覆盖的盲区；如果SMA接头与基座的同轴度偏差过大，会导致接头内导体与振子的连接位置出现阻抗不连续点，额外增加回波损耗，影响天线的整体性能。基座内部的匹配电路预留了足够的安装空间，可以根据实际调试需求焊接贴片电容、电感元件，方便在生产调试阶段对天线的阻抗进行微调，抵消因为零件加工误差、装配误差带来的性能偏差，保证批量生产时产品性能的一致性。天线的外表面没有做额外的喷涂处理，基座采用黑色耐候性塑料注塑成型，本身就具备不错的抗紫外线、耐高低温性能，能够在-20℃到60℃的环境温度范围内正常工作，适应不同地区的户外使用环境，不会因为长期日晒雨淋出现壳体开裂、材质变脆的问题。
