四腔塑料瓶盖注塑模具结构设计

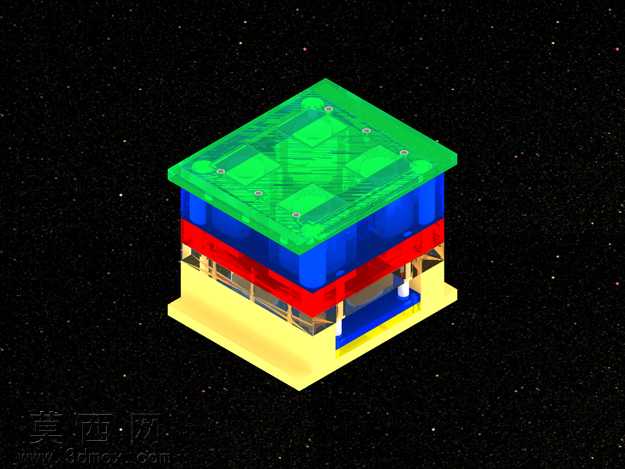

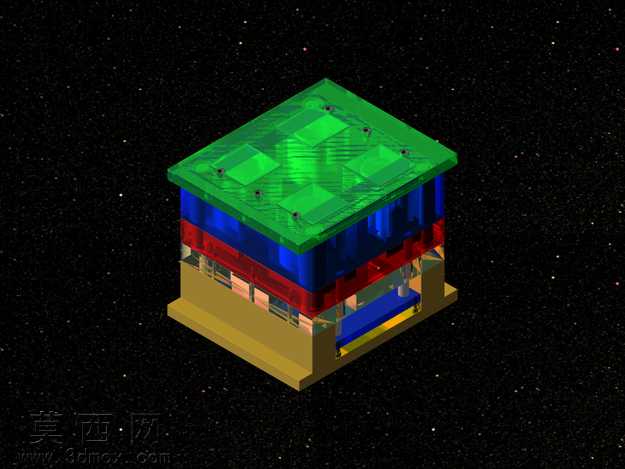

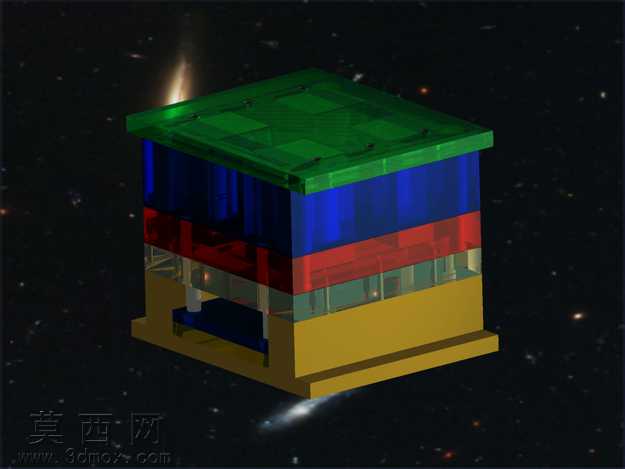

本套三维模型为四腔布局的塑料瓶盖注塑成型模具，整体采用层叠式模架结构设计，在三维建模过程中严格遵循注塑模具的设计规范，对各功能模块进行了清晰的分层与装配约束设置。模型通过不同色彩的半透明材质区分各功能层：顶部绿色部分为定模座板与定模板组件，采用半透明绿色材质直观展示内部型腔的排布逻辑，可清晰观察到四个型腔的对称布局结构，保证注塑过程中各模腔进料均衡、成型品质一致；中部蓝色与红色分层结构分别对应流道板与推出机构的安装层，半透明材质设置可让使用者直观查看内部冷却水道、流道的走向布局，以及推出杆、复位杆的排布位置，无需拆解装配体即可掌握内部结构逻辑；底部黄色部分为动模座板与支撑组件，采用不透明金属质感材质，体现模架基座的结构强度与支撑作用。建模过程中对模具的核心功能结构做了精准还原，包括浇注系统的浇口套定位、分流道的平衡式排布、冷却回路的循环走向、推出机构的同步动作结构，同时明确标注了模型不包含赛跑者、盖茨、浇口等附属配件，仅保留模架与核心成型结构。渲染阶段采用深色星空背景搭配定向光源打光，突出模具各层的材质质感与结构层次，半透明材质的透明度参数经过反复调试，既可以展示内部结构，又不会丢失外部轮廓的辨识度，各部件之间的装配间隙、贴合面都做了精细化处理，避免出现穿模、结构错位的问题。设计思路上采用标准化模架为基础，针对瓶盖产品的薄壁、圆周成型需求，优化了型腔的排布间距与冷却水路的位置，保证四腔同时成型时的冷却效率一致，减少产品翘曲变形的概率，推出机构采用均匀分布的推杆设计，避免推出过程中瓶盖出现顶白、变形缺陷，整体结构紧凑，各功能模块划分清晰，可作为注塑模具设计学习、结构参考的三维素材，帮助使用者理解多层叠式注塑模的装配逻辑与各部件的功能配合关系。
