盖板类零件注塑模具三维结构设计

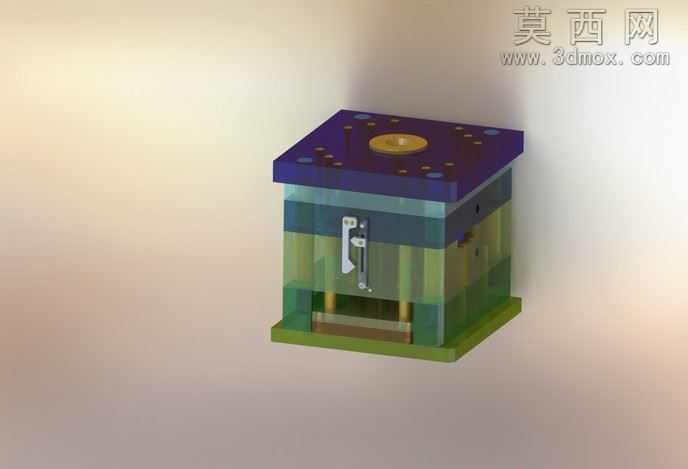

本套盖板零件注塑模具采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循注塑模具设计规范，从产品结构分析出发，先完成盖板塑件的工艺性校验，确认塑件的壁厚均匀性、脱模斜度、转角圆角参数符合注塑成型要求后，依次搭建模架、成型零部件、浇注系统、导向机构、推出机构、冷却系统与排气结构。模型渲染阶段针对不同模具部件赋予差异化材质表现：定模座板、动模座板等模架基础零件采用调质钢材的哑光金属质感，表面做细腻的磨砂纹理处理还原真实模具钢材的表面状态；型腔、型芯成型零件采用镜面抛光钢材材质，通过高光反射效果突出成型面的加工精度；导柱、导套等导向零件采用光亮镀铬金属材质，与模架基础件形成视觉区分；内部的推出弹簧、复位杆等功能零件分别赋予弹簧钢与标准件钢材材质，冷却水路采用半透明蓝色材质直观展示水路走向，方便查看内部排布逻辑。结构设计上采用标准两板模结构，根据盖板零件的外形尺寸选用适配的龙记标准模架，型腔采用整体式镶嵌结构，既保证成型面的加工精度，也方便后续模具维护更换；浇注系统采用侧浇口进料，浇口位置开设在盖板零件的非外观侧边，避免浇口痕迹影响塑件外观质量；导向机构采用四组导柱导套配合定位，保证动定模合模过程中的同轴度，避免出现错模问题；推出机构采用推杆推出结构，推杆位置均匀排布在盖板零件的加强筋与边缘位置，保证推出过程中塑件受力均匀，不会出现顶白、顶变形问题；冷却系统采用循环水路设计，分别在定模型腔板与动模型芯板开设随形水路，保证模具成型过程中温度均匀，缩短塑件冷却周期，提升注塑生产效率。设计过程中重点考虑了模具的加工工艺性与装配可行性，所有零件的尺寸参数都预留了合理的加工公差，标准件全部采用行业通用规格，降低模具的制造成本与后期维护成本，整体结构紧凑，动作逻辑顺畅，能够满足盖板零件的批量注塑生产需求。
