两脚插头注塑成型模具三维结构设计

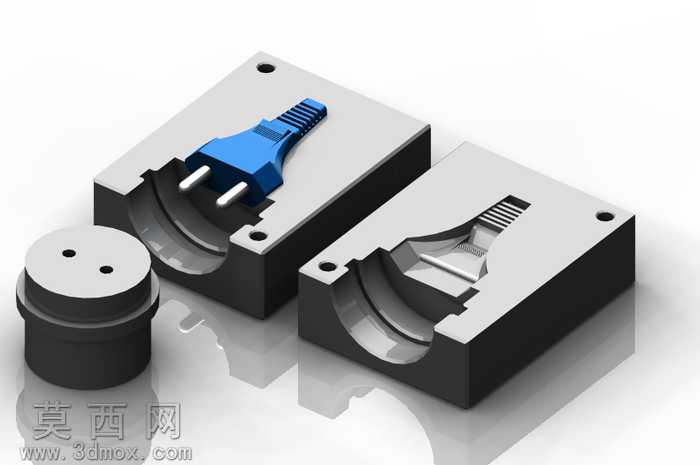

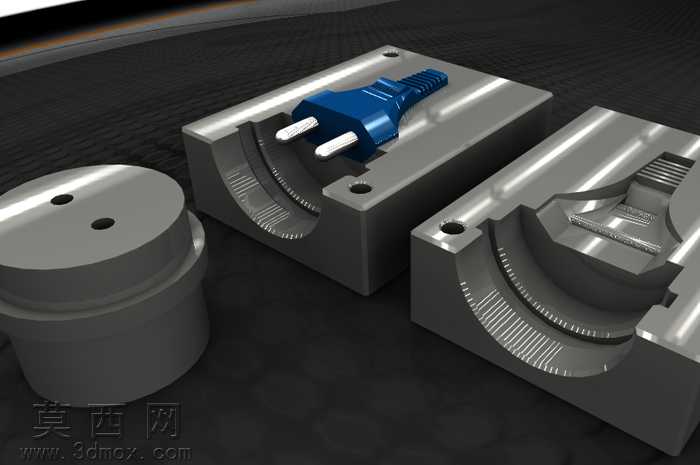

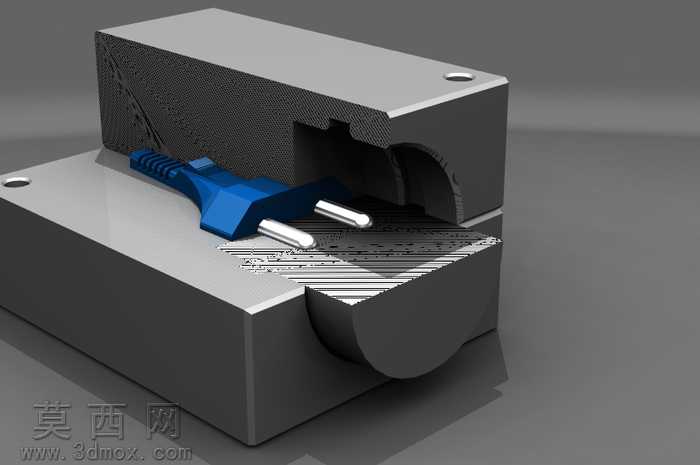

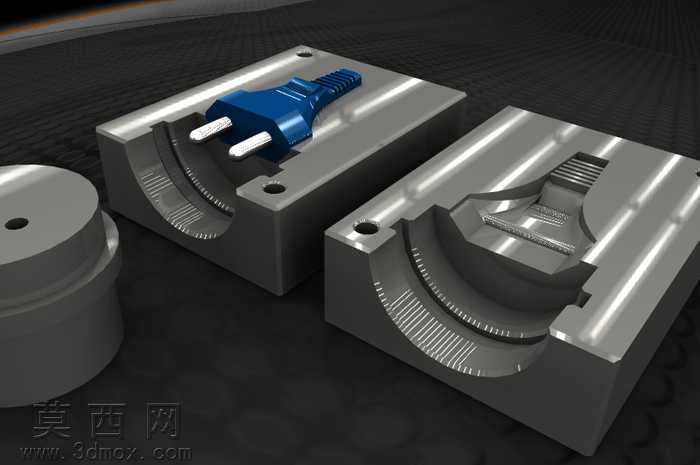

本作品为两脚插头的注塑成型模具三维设计，整体建模过程围绕插头塑件的成型需求展开，首先基于两脚插头的外形轮廓与插装结构特征，完成模具型腔与型芯的分型面设计，精准匹配插头蓝色绝缘外壳的曲面弧度、插针避让位以及外壳表面的防滑纹理结构，确保合模后型腔能够完整复刻插头的外观细节与尺寸精度。建模过程中对模具的模架结构进行了标准化适配，上下模仁采用嵌入式安装结构，在模架对应位置设计了精准的定位销孔与紧固螺孔，保证合模时的对位精度，避免成型过程中出现错模、飞边等缺陷。针对插头的插针定位需求，在型芯侧设计了专用的插针固定镶件结构，能够在注塑前对金属插针进行精准定位，注塑过程中避免插针出现偏移、歪斜问题，保证成品插头的插针间距与伸出长度符合电器安全使用标准。材质渲染环节，对上下模架与模仁部分赋予了金属钢材的材质效果，还原模具钢的哑光金属质感与机加工表面纹理，对模拟的插头塑件部分赋予了蓝色硬质塑料材质，调整材质的反光度与粗糙度参数，还原绝缘塑料的真实视觉效果，场景渲染时采用了柔和的工业产品布光方案，清晰展现模具型腔内部的齿状防滑纹理结构、流道布局以及合模后的配合间隙细节。设计过程中充分考虑注塑成型的工艺需求，在型腔侧预留了合理的脱模斜度，针对插头外壳的倒扣结构设计了对应的侧向抽芯结构，确保开模后塑件能够顺利脱出，同时对模具的浇注系统进行了优化，将浇口位置设置在插头尾部非外观面，避免浇口痕迹影响塑件的外观质量，冷却水路的布局围绕模仁的成型区域均匀排布，保证注塑过程中模温均匀，减少塑件成型后的收缩变形问题，整体结构完整还原了两脚插头注塑模具的核心设计要点，可作为同类小家电插头模具设计的参考案例。
