Type-C接口双端连接传输线束结构

项目分类:通用五金配件 发布时间:2026-07-14 ID:1195300
  • Type-C接口双端连接传输线束结构
  • Type-C接口双端连接传输线束结构
  • Type-C接口双端连接传输线束结构

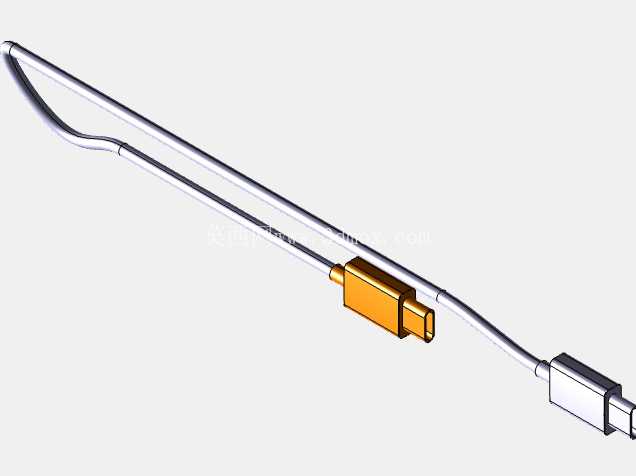

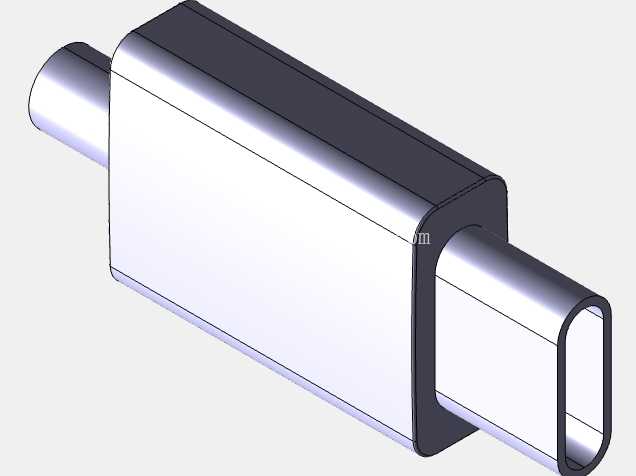

  这款双端Type-C接口线束,是当下消费电子、工业便携检测设备、车载外接模块领域应用极广的信号与电力传输载体,日常做结构方案时经常会碰到这类部件的选型与布局校核,很多新手工程师容易忽略线束的折弯半径、接口安装避让空间,最后打样时才出现装配干涉、线缆弯折寿命不达标的问题。从结构设计逻辑来看,这款线束采用双端公头设计,一端为标准Type-C接口,金属外壳做了倒角处理,避免插拔时刮蹭设备接口的塑胶边框,接口内部的端子排布遵循USB-IF标准定义,兼顾电力传输与差分信号传输的屏蔽要求,接头位置的注塑应力释放段做了渐变过渡,能减少线缆反复弯折时根部的应力集中,常规工况下这个位置的弯折寿命可以达到万次级以上,完全满足日常插拔、移动使用的需求。另一端同样为Type-C公头,适配当下绝大多数带C口的终端设备,不管是便携工控屏、手持数据采集终端,还是消费类的平板、笔记本外设,都能实现无转接头直连,减少转接带来的信号损耗与接触不良隐患。线缆主体采用双并线结构,外层包覆耐磨绝缘层,内部除了电力传输线芯、信号差分线芯之外,还集成了铝箔屏蔽层与接地引流线,能在工业现场有电磁干扰的环境下,减少信号传输的误码率,避免出现数据丢包、充电断续的问题。

  做整机布局时,这类线束的安装边界需要重点校核:首先是接口端的插入深度,标准Type-C公头插入母座后的外露长度需要预留至少12mm的操作空间,方便用户插拔施力,不能被周边的结构件挡住插拔路径;其次是线缆的最小折弯半径,这类带屏蔽层的多芯线,静态折弯半径不能小于线缆外径的4倍,动态反复弯折的工况下要放大到8倍以上,否则内部线芯容易出现断芯、屏蔽层破损的问题;另外双端接头的塑胶外壳尺寸要和设备面板的开孔做匹配,沉板安装的母座要对应计算公头插入后的配合间隙,避免出现插不到位、松脱的情况。

  从实际应用场景来看,这类线束除了日常消费电子的充电、数据传输之外,在工业便携检测设备里,经常用来连接主机与外接采集模块,需要兼顾一定的抗拉强度,所以这款线束的接头和线身连接位置做了加长的应力释放套,能承受一定的轴向拉力,避免拉扯时线芯和端子脱焊。在线身的走线设计上,双并线的结构相比圆线更容易在设备内部做走线固定,可以用线卡直接贴合壳体布线,减少线身晃动带来的异响与磨损,很多做便携设备结构的工程师更偏好这类扁线结构,就是因为布线时的规整度更好,不需要额外做太多的理线结构。另外在材质选择上,线身外被采用的是耐温耐磨的TPE材质,相比普通PVC材质,低温环境下不会发硬变脆,在-20℃到60℃的工作环境里都能保持较好的柔韧性,适合户外作业的便携设备使用。接口的金属外壳采用锌合金压铸成型,表面做镀镍处理,既能保证结构强度,插拔时不容易变形,又能起到很好的电磁屏蔽作用,把内部端子的信号辐射屏蔽在金属外壳内部,同时也能阻挡外界的电磁干扰进入信号回路。

  做三维建模的时候,这类线束不能简单做成刚性直杆,要模拟实际装配后的折弯形态,预留出线材的自然弯曲弧度,校核在极限折弯位置会不会和周边的电池、主板、结构筋位产生干涉,很多新手建模时把线束做成直的,实际装配时因为线材本身的硬度,会顶起外壳或者挤压其他元器件,导致整机装配间隙不均、甚至压坏元器件。另外还要考虑线束的长度公差,常规这类柔性线束的长度公差要控制在±5mm以内,太长会导致设备内部走线堆积,太短则会出现接口插不到位、拉扯受力的问题,在做结构设计时就要预留好线长的调整空间,比如在线束经过的位置设置可调整的线卡位置,适配不同批次的线长公差。在接口的固定方式上,如果是设备内部的线束连接,母座一般采用SMT贴装在主板上,公头插入后要靠自身的卡扣保持锁紧力,这款Type-C公头的弹片卡扣设计符合标准规范,插入后能提供足够的保持力,正常使用时不会因为轻微拉扯就脱落,同时拔插力控制在合适的范围,不会出现过紧难拔、过松容易掉的问题。
