带安装法兰的矩形锁扣式连接固定构件

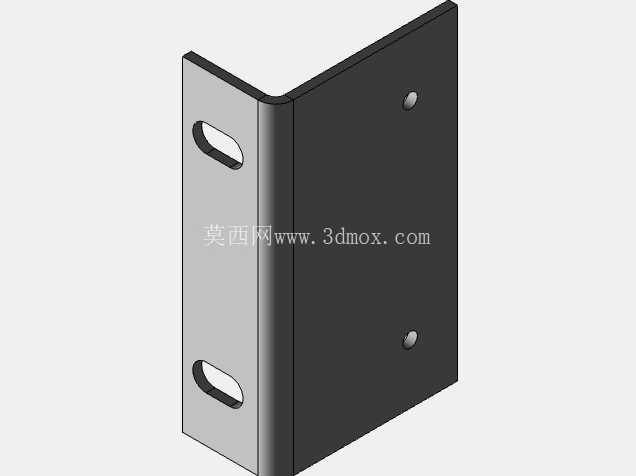

　　该构件属于工业设备配套的连接固定类五金件，日常多应用在机柜门板侧装锁止、小型设备舱门辅助定位、生产线旁工装挡板快装固定这类场景里，实际使用时不需要额外加工复杂的安装基面，仅需通过端部法兰上的预制孔完成基体侧固定，再通过主体板面上的两个对称安装孔完成对接件的锁紧，拆装全程只需要常规内六角工具即可完成，不需要定制专用工装。从结构设计逻辑来看，构件采用L型折边的主体框架，折边处做了等厚的实体加强，避免长期受侧向载荷时出现折角处应力开裂的问题，端部伸出的安装法兰与主体折边呈垂直布局，法兰上的单安装孔预留了足够的螺栓沉头空间，安装时螺栓头不会突出法兰平面，避免对接时出现干涉。

　　主体的竖直安装面做了平整铣削处理，两个安装孔沿竖直方向对称分布，孔位间距经过匹配常用的工业铝型材槽距、标准钢板安装孔位来设定，不需要现场二次配钻即可直接适配多数常规安装场景。构件的侧边设置了嵌入式的锁止卡槽，卡槽与对接件上的凸台配合时，可以在螺栓锁紧前先完成预定位，避免安装过程中对接件滑落，降低高空或狭小空间内的安装操作难度。从安装边界尺寸来看，构件整体宽度控制在窄幅区间，适合安装在设备框架的窄边立柱上，不会占用过多的设备外部空间，法兰的伸出长度刚好覆盖立柱的安装面宽度，固定后不会出现悬臂过长导致的受力变形问题。

　　主体板面的厚度经过载荷校核，在承受常规的侧向拉拽力时不会出现板面弯曲，两个安装孔的孔边做了轻微的倒角处理，螺栓穿入时不会刮伤螺栓螺纹，也能避免孔边的毛刺影响安装面的贴合度。实际选型时需要注意，该构件适合静态或低振动场景下的固定连接，若应用在高振动的设备上，需要配合防松垫圈使用，避免长期振动导致螺栓松动。构件的所有棱边都做了小圆角处理，安装操作时不会划伤操作人员的手部，也不会刮伤对接设备的表面涂层。在三维建模过程中，该构件的折边处做了等R角过渡，既符合实际钣金或机加工的工艺要求，也能避免应力集中导致的构件失效，安装孔的位置公差按照通用五金件的IT7级精度设定，能满足多数互换性安装要求，不需要针对单个构件做适配调整。
