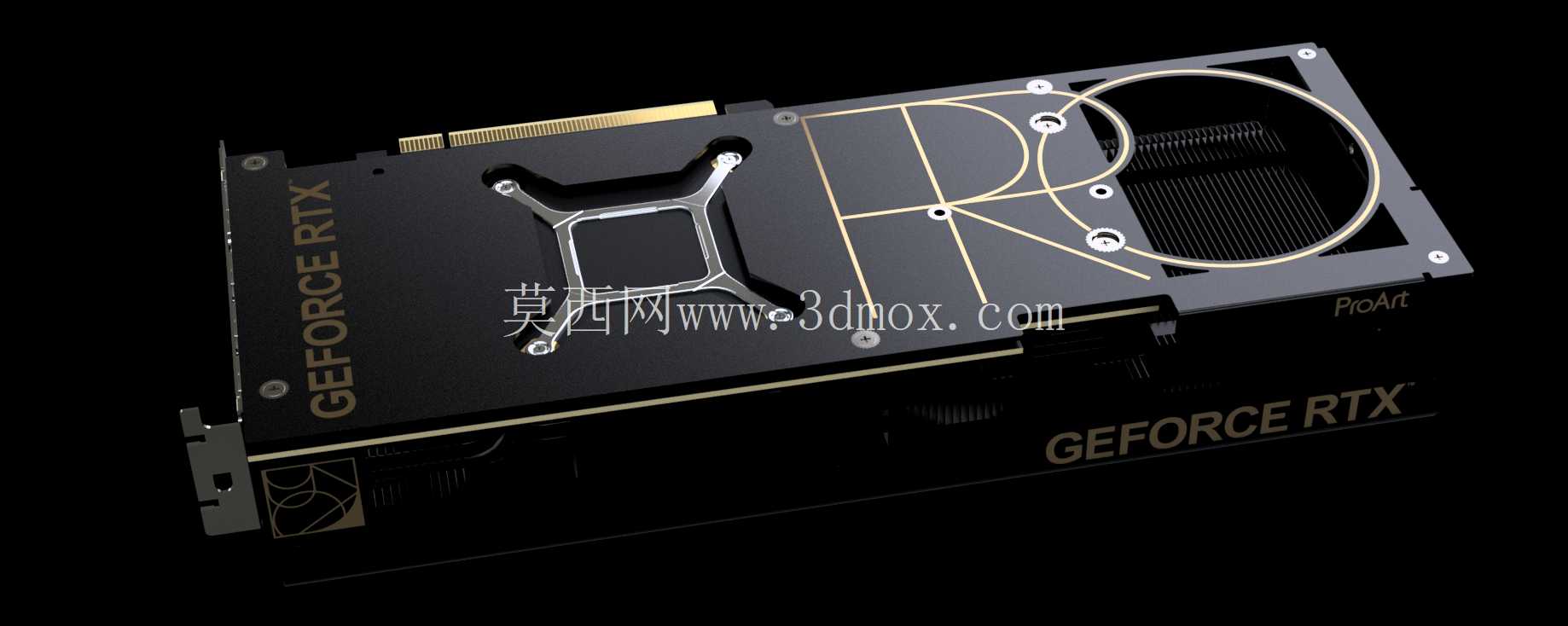

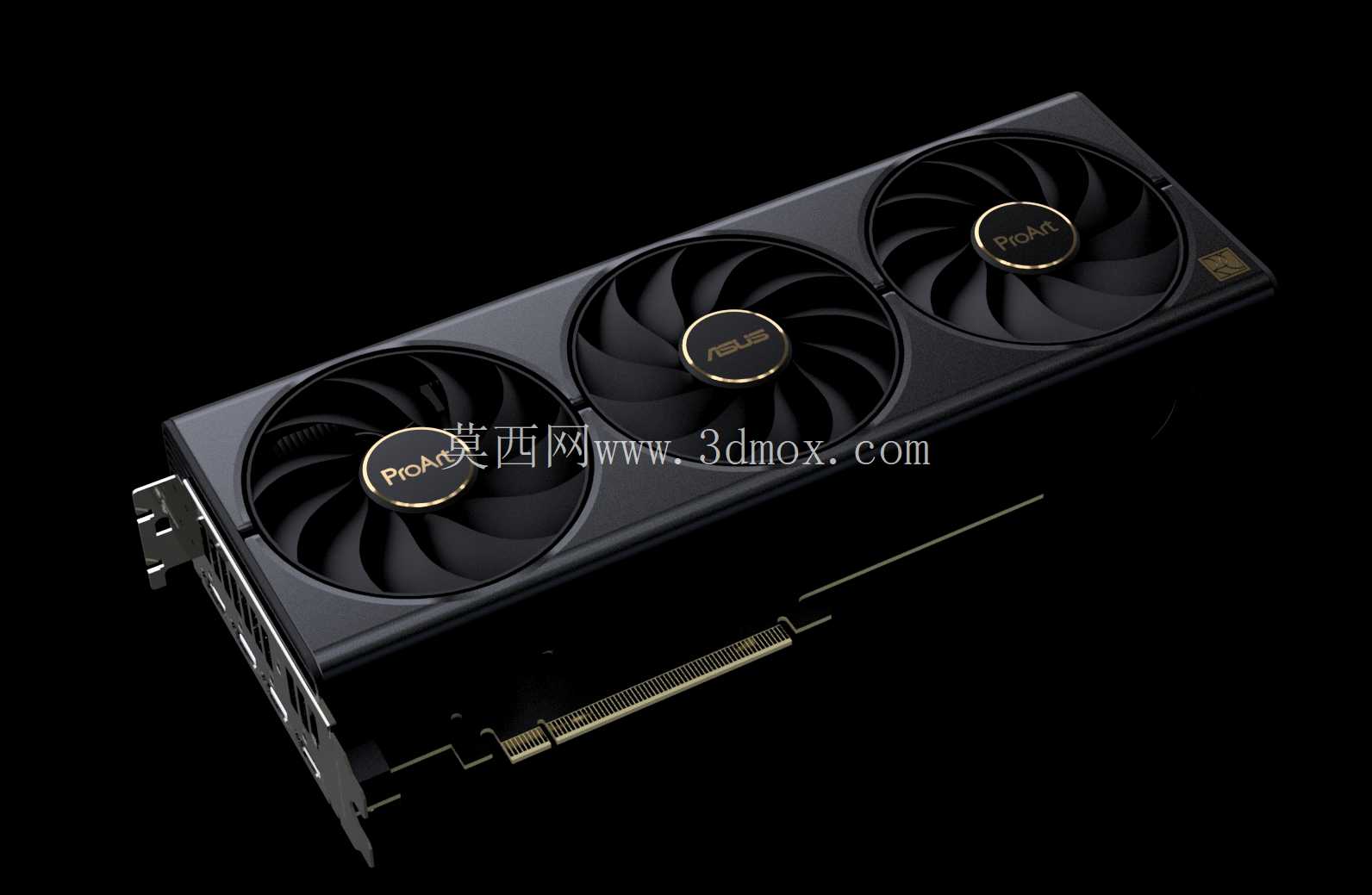

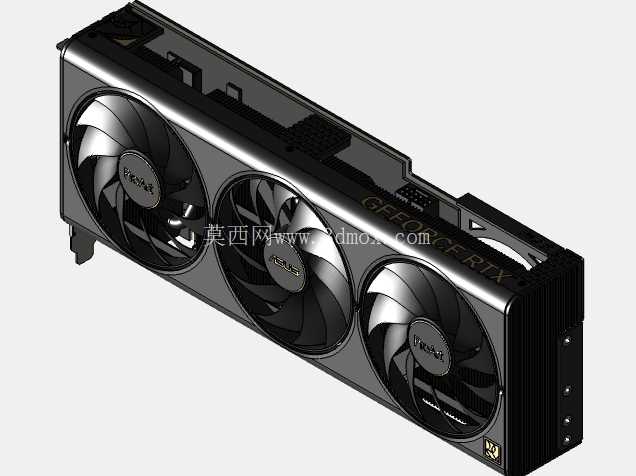

散热鳍片采用穿fin工艺结合热管直触核心的设计,热管排布避开核心周边的显存与供电模块位置,同时在显存、供电Mos管位置预留独立的导热垫接触位,保证高负载下供电与显存部分的热量可同步传导至散热鳍片,避免局部积热导致的降频问题。显卡整体外壳采用哑光磨砂硬质塑料搭配金属加强中框的结构,金属中框贯穿显卡全长,一方面可以固定PCB板与散热模组的相对位置,避免长PCB在长期使用中出现弯曲变形的问题,另一方面可以辅助传导部分热量,提升整体散热效率。显卡尾部的IO挡板采用全高PCI标准尺寸,预留多组视频输出接口位,挡板位置做了通风开孔设计,可引导机箱内部风道穿过散热鳍片,形成贯穿式散热路径,提升机箱整体风道的利用效率。本次呈现的显卡结构,面向专业创意设计工作站装机场景,适配三维渲染、视频后期调色、工业设计可视化等对图形算力有稳定要求的使用场景,区别于常规电竞向显卡的激进调校思路,整体结构设计偏向长时间高负载下的运行稳定性,可满足7*24小时轻度渲染负载的散热冗余需求。从结构布局来看,整体采用三风扇轴向散热布局,风扇扇叶采用带导流沟槽的曲面设计,可在相同转速下提升进风效率,同时降低扇叶切风产生的紊流噪音,适配创意工作场景对低运行噪音的要求。
显卡金手指部分采用标准PCIe 4.0 x16规格,金手指长度与缺口位置完全符合PCI-SIG标准规范,可兼容主流消费级与工作站级主板的PCIe插槽,安装时的插入力度、卡扣对位尺寸均按照标准规范设计,避免出现安装卡滞或接触不良的问题。显卡顶部预留品牌标识灯效位,灯效区域做了柔光处理,避免强光直射造成的光污染,适配专业工作场景的低调视觉需求。供电接口位置设置在显卡尾部顶端,接口周边做了加强结构,避免插拔供电线时对PCB板造成外力损伤,同时接口位置的空间预留满足常规供电线材的插拔操作空间,不会出现线材与机箱结构干涉的问题。
从安装边界来看,显卡整体厚度占据2.5个PCI插槽位,安装时需要确认主板相邻插槽的占用情况,避免与其他扩展卡出现安装干涉;显卡整体长度适配标准ATX、MATX机箱的显卡安装位,安装前需确认机箱显卡限长参数,预留足够的线材走线空间;显卡高度符合全塔、中塔机箱的侧板安装间隙要求,不会出现侧板无法闭合的问题。结构设计过程中,充分考虑了生产装配的工艺可行性,散热模组、外壳、PCB、中框之间的固定螺丝位置均做了对位设计,装配时可通过定位柱快速对齐,减少生产装配的对位时间,降低装配不良率。风扇的供电走线隐藏在外壳与散热鳍片之间的走线槽内,避免线材外露干扰风道,同时也避免长期使用中线材被风扇剐蹭造成的损坏问题。
显卡尾部的通风开孔位置与散热鳍片的风道方向完全对齐,可保证进出风路径无遮挡,在机箱前进后出的常规风道布局下,散热效率可得到充分发挥。对于结构设计从业者而言,该模型可用于工作站装机的结构干涉校验,也可作为高端风冷散热结构的设计参考,其三风扇布局的配重平衡、中框加强结构的受力分布、导热路径的规划思路,都可作为同类板卡散热结构设计的参考样本。在实际装机验证中,该结构的显卡在满载运行时,核心温度可稳定控制在合理区间,风扇转速维持在较低水平,运行噪音满足工作室场景的使用要求,供电与显存部分的温度差控制在较小范围内,不会出现局部过热导致的性能波动。
