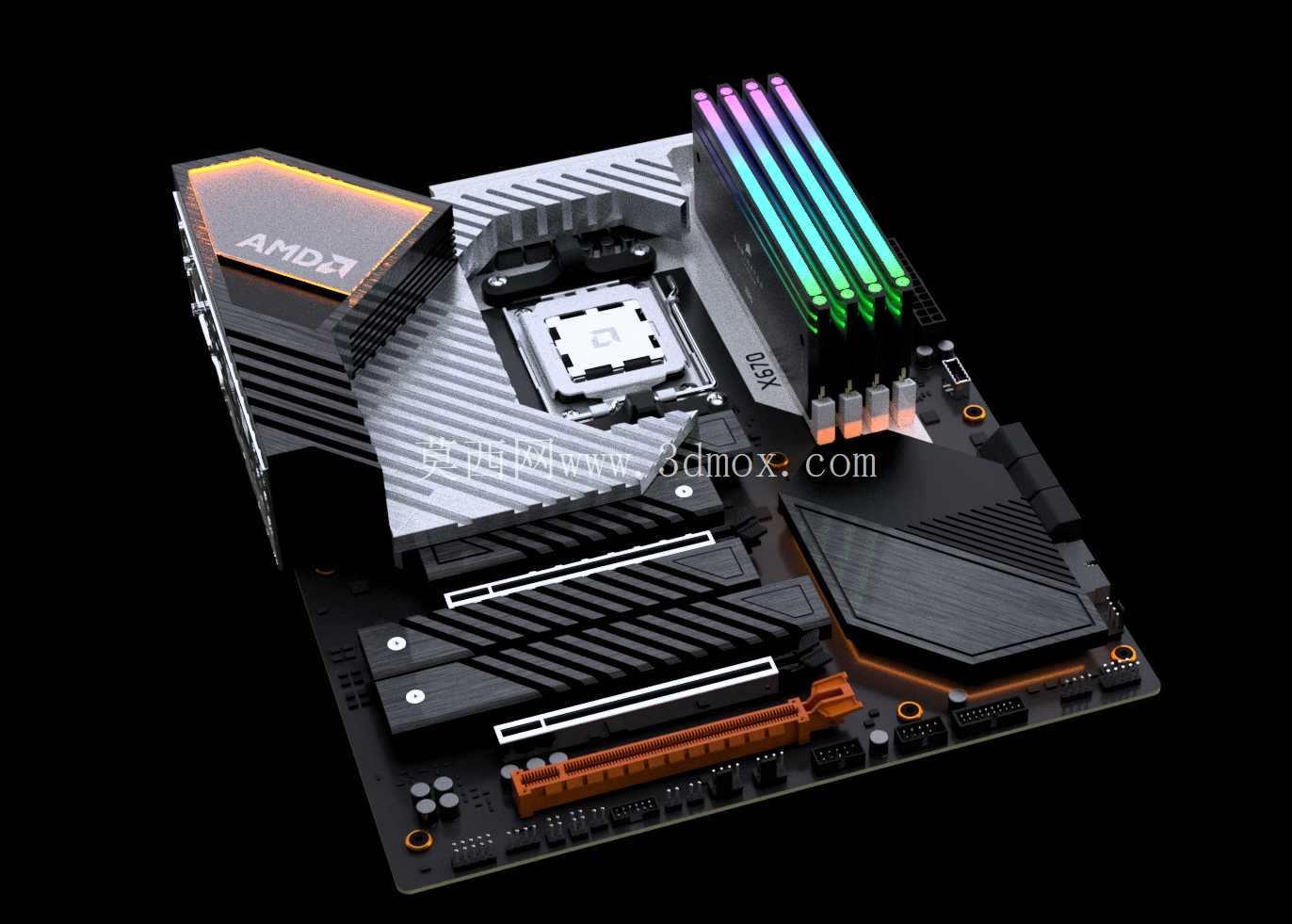

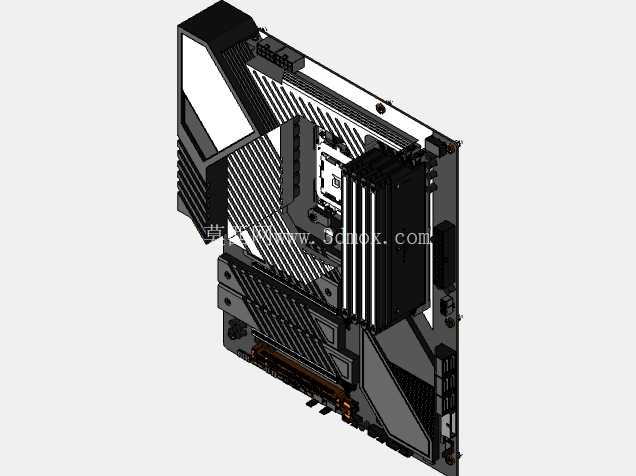

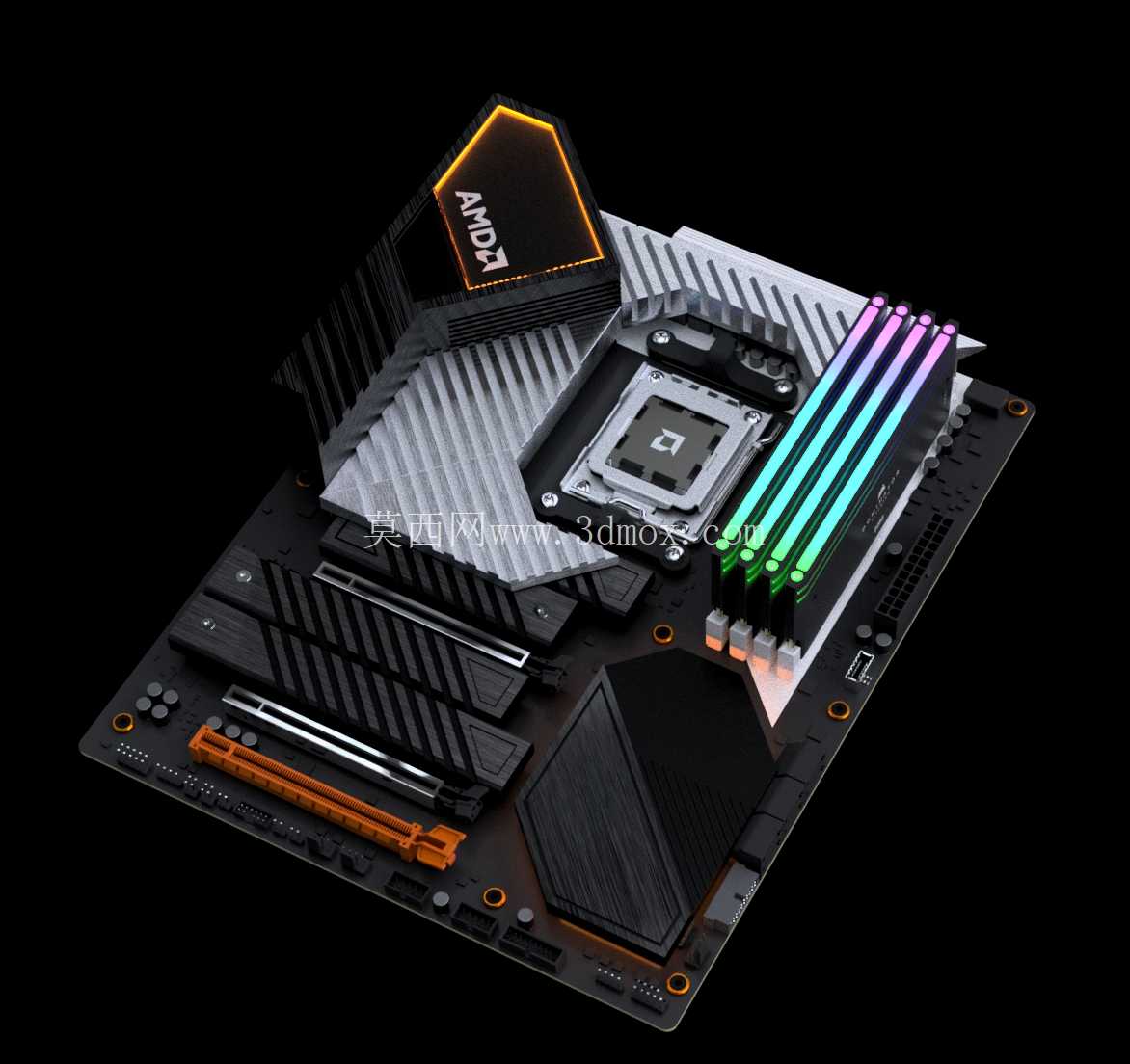

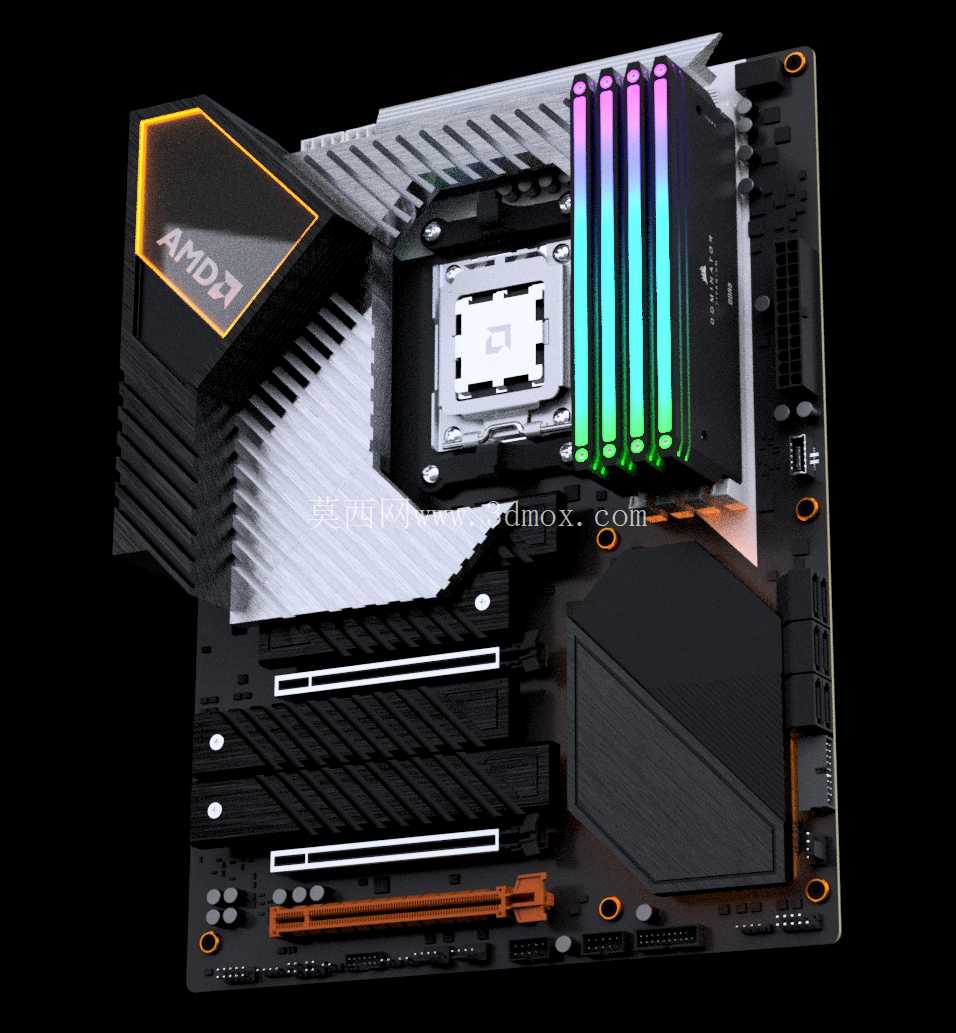

AMD X670系列台式机电脑主板结构设计

在桌面级PC硬件的结构设计领域，高端主板的结构排布一直是兼顾电气性能、散热效率与安装兼容性的核心难点，本次呈现的X670系列主板结构设计，围绕AM5插槽的平台特性展开，从实际装机场景的各类边界约束出发完成整体结构搭建。从实际应用场景来看，这款主板定位高端桌面DIY装机、小型工作站搭建以及重度电竞主机配置场景，需要兼容高端独立显卡、多通道内存、多存储设备的扩展需求，同时要适配不同规格的塔式风冷、一体式水冷散热方案，还要兼顾机箱内部的走线空间与散热风道走向，避免结构干涉影响硬件安装或者散热效率。

在功能特性的结构落地上，这款主板围绕AM5处理器插槽做了核心区域的强化设计，CPU供电区域的散热装甲采用阶梯式结构，既保证了供电Mos管的热量传导接触面积，又避开了大型风冷散热器的扣具安装位，不会出现散热装甲和CPU散热器打架的问题。内存插槽区域做了单边卡扣的结构优化，相比传统双边卡扣设计，在安装长尺寸高端内存的时候，不会和大型CPU风冷的鳍片产生干涉，用户在机箱内拆装内存时不需要先拆除CPU散热器，大幅提升装机维护的便利性。PCIe扩展区域做了金属加固插槽设计，插槽外侧的金属包裹结构直接和主板PCB的加强筋连接，能够承载重量超过2kg的高端旗舰显卡，避免长时间使用后显卡下坠导致插槽变形、接触不良的问题，同时相邻的PCIe扩展槽预留了足够的间距，在安装多块扩展卡的时候不会互相遮挡散热进风区域。

存储接口区域的结构设计考虑了当下高速M.2固态的散热需求，所有M.2插槽都覆盖了一体式的散热马甲，散热马甲和主板主体采用卡扣加螺丝的双重固定结构，既保证了和固态颗粒的紧密接触提升导热效率，又不会因为长期热胀冷缩出现松动异响。SATA接口全部布置在主板的侧边边缘区域，避开了显卡安装后的遮挡区域，用户在插拔SATA线材的时候不需要先拆下显卡，走线的时候也可以顺着机箱侧边的理线槽布置，不会杂乱的线材阻挡机箱内部风道。主板的外接IO区域采用一体化挡板设计，挡板和主板IO接口在结构设计阶段就做了对位匹配，装机的时候不需要单独安装挡板，避免了传统单独挡板安装错位、割手的问题，IO接口的排布顺序按照使用频率做了区分，常用的USB接口、音频接口布置在最容易插拔的位置，视频接口、网线接口布置在相对靠上的区域，适配大多数机箱的IO开口位置。

在安装边界的尺寸控制上，这款主板遵循标准ATX板型的尺寸规范，长宽尺寸严格控制在标准ATX的允许公差范围内，主板的螺丝固定孔位完全符合ATX规范的位置要求，可以兼容所有标准ATX、E-ATX规格的机箱，不会出现孔位错位无法固定的问题。主板背部的焊点高度做了统一管控，最高凸起高度不超过2mm，避免安装的时候背板焊点和机箱铜柱接触造成短路，同时CPU背板区域采用了金属加固背板，分散散热器扣具的压力，避免长时间安装重型散热器导致PCB弯曲变形。主板的供电接口布置在主板的右上角和上边缘区域，刚好对应大多数机箱的电源出线位置，24pin主供电接口和8pin CPU供电接口的周围预留了至少15mm的走线空间，即使是带编织网的粗规格供电线材也可以顺利插拔，不会和周边的散热装甲产生干涉。

从设计思路的角度来看，整个结构设计没有盲目堆砌夸张的造型元素，所有的结构凸起、装甲造型都服务于实际功能需求，比如供电散热装甲的导风槽结构，可以将CPU风扇吹出的气流引导到供电区域，带走供电模块工作产生的热量；M.2散热马甲的表面做了细微的凹凸纹理，在不增加整体厚度的前提下提升了散热面积；主板边缘的RGB灯条区域做了柔光处理，光线不会直射用户眼睛，同时灯条的位置避开了线材和硬件的遮挡区域，装机后可以呈现均匀的灯光效果。在细节的安装避让上，主板的所有立式电容高度都做了统一管控，CPU插槽周围的电容高度不超过8mm，不会和大多数下压式风冷散热器的底部产生干涉；内存插槽周围的元件高度不超过内存插槽本身的高度，不会影响带高大散热马甲的高端内存安装；PCIe插槽尾部的区域预留了显卡卡扣的操作空间，用户拆卸显卡的时候可以很方便的按到卡扣，不需要伸手到显卡底部摸索操作。

针对实际装机中常见的理线问题，主板上的风扇插针全部布置在主板的边缘区域，分别对应机箱前置、顶部、后部的风扇安装位置，每个插针旁边都预留了扎带固定位，用户可以将风扇线材顺着主板边缘固定，不会让线材散落在主板上方影响风道。主板的前置USB插针、音频插针、开关机插针都布置在主板的右下角区域，对应机箱前置线材的出线位置，插针周围做了防呆结构设计，避免用户插反针脚损坏硬件，同时插针的位置距离主板边缘有足够的距离，插上线材之后不会和机箱侧板产生挤压。整个结构设计在满足高端硬件扩展需求的前提下，尽可能压缩了非必要的结构占用空间，在标准ATX的尺寸范围内实现了以往E-ATX板型才能做到的扩展能力，同时兼顾了不同硬件的安装兼容性，不管是入门级的风冷装机还是高端的分体水冷装机，都能找到合适的安装位，不会出现结构干涉的问题。
