双排40针长引脚连接器接头结构设计

　　在工业控制板卡、嵌入式开发板、测试治具这类需要频繁实现板对板、板对线缆信号连通的场景里，排针类连接器是最基础也最考验细节设计的互联部件，这次的双排40针长引脚接头，就是针对需要跨板连接、板层间距较大的安装场景做的结构设计。很多刚接触硬件结构设计的工程师容易忽略排针的引脚长度选型，总觉得只要针数对、孔位能对上就能用，实际在多层设备堆叠、治具探针转接、带绝缘隔板的机箱内部布线场景里，常规短针排针往往会出现引脚穿不过安装隔板、焊盘接触不到板卡焊点、插合后固定强度不足的问题，12毫米长度的引脚设计，就是为了覆盖这类有额外安装厚度的使用场景，不需要额外增加转接柱或者飞线，就能直接完成连接。

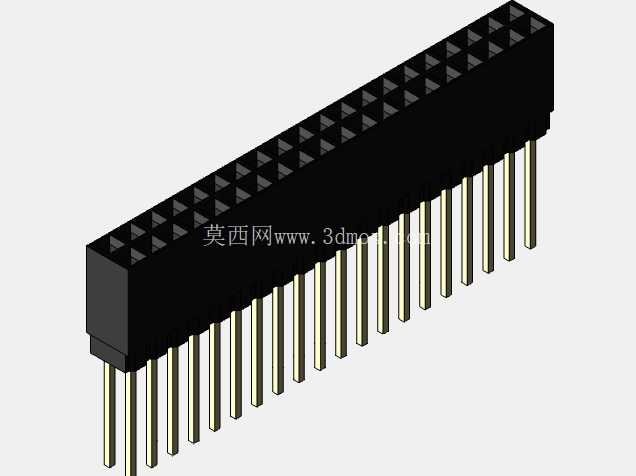

　　从结构设计逻辑来看，这款排针采用2x20的双排对称布局，针脚间距遵循通用排针的标准间距规范，绝缘基座采用耐高温的工程塑料材质，注塑成型时直接把金属插针固定在基座内部，避免插针在反复插拔过程中出现松动、偏移，金属插针采用黄铜基材表面镀锡的工艺，既保证导电性能，也能提升焊接时的上锡效率，减少虚焊风险。实际安装时需要注意，这类长引脚排针的安装边界要提前预留足够的空间，引脚伸出基座的长度为12毫米，在PCB布局时要确认板卡背面或者安装面没有过高的元器件干涉引脚穿过，插针的排列公差控制在±0.1毫米范围内，和配套排母插合时能保证每一根针脚都能顺利对位，不会出现针脚弯折、顶歪的情况。

　　在功能特性上，这款排针可以同时传输40路信号或者低压电源，足够满足大部分单片机开发板、数据采集卡的IO口扩展需求，长引脚的设计除了应对大间距安装场景，还可以在需要做信号测试的时候，直接在伸出的引脚上挂测试探针、鳄鱼夹，不需要额外焊接测试点，给样机调试阶段的信号测量提供了不少便利。设计过程中也考虑了插拔寿命的问题，插针和基座的结合力做了针对性强化，单根插针的轴向拉拔力能满足常规工业场景的使用要求，不会因为多次插拔就出现插针从基座脱落的情况，绝缘基座的高度也做了优化，焊接时能挡住焊锡往插针接触端流淌，避免焊锡残留导致相邻针脚短路。

　　很多做测试治具的工程师会优先选这类长针排针，因为治具本身的亚克力或者电木安装板有一定厚度，短针排针穿过安装板之后剩下的长度不够和被测板卡接触，12毫米的针长刚好能穿过常见的3-8毫米厚的治具板材，剩下的针长还能预留出压缩行程，保证和被测板卡的测试点可靠接触。在三维建模过程中，每一根插针的位置度、基座的倒角、插针端部的导向锥都做了还原，因为这些细节会直接影响后续装配干涉检查的准确性，如果建模时忽略了插针端部的导向结构，在做虚拟装配的时候很容易误判插合间隙，实际生产组装时就可能出现插装困难的问题。另外这款排针的外形是规整的长方体结构，安装时不需要额外的定位结构，只要在PCB上对应位置做好标准间距的焊盘，就能完成波峰焊或者手工焊接，基座两侧没有多余的卡扣或者凸起，在高密度排布的板卡上也不会占用额外的安装空间，相邻排针之间的最小间距符合安规要求，低压信号传输时不会出现相邻信号串扰的问题。
