便携式家用随身无线WiFi适配器结构设计

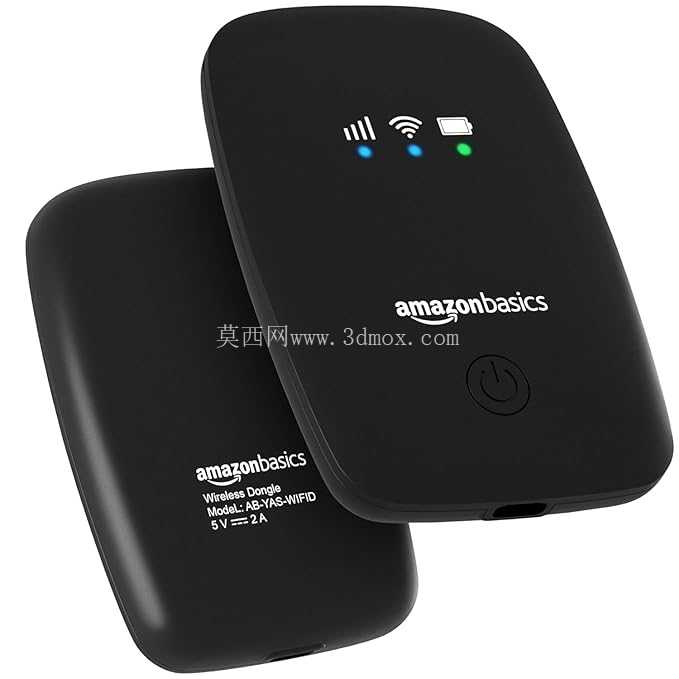

　　做这类随身无线适配器的结构设计，首先要锚定的核心使用场景是差旅途中、临时办公场地、户外作业点位这类没有固定有线网络覆盖的环境，用户需要的是能揣在口袋里、开机就能提供稳定WiFi热点的小型网络终端，所以整个结构的设计逻辑从一开始就围绕便携性、散热效率、操作便捷性三个核心维度展开。先看外形尺寸的控制，整体采用圆角矩形的弧面壳体设计，长宽控制在成年人单手握持的舒适范围内，厚度控制在不会在裤兜内产生明显异物感的区间，壳体边缘做了大R角过渡，一方面避免直角硌压衣物或者皮肤，另一方面也能降低跌落时边角处的应力集中，减少壳体开裂的风险。

　　上下壳的配合采用卡扣加内侧定位柱的组合结构，不需要额外打螺丝就能实现紧密扣合，既减少了外露的连接件影响外观整体性，也方便后期维修拆解时不会在壳体表面留下撬痕。正面的功能区域布局完全按照用户操作习惯排布，电源按键设置在正面下半区的居中位置，按键表面做了内凹的触感标识，用户不用低头看，靠手指触感就能找到按键位置，按键的触发行程控制在1.2mm左右，按压力度设置在适中区间，既不会因为放在包里被误触开机，也不会出现按动费力的问题。按键上方的三个状态指示灯分别对应信号强度、WiFi连接、电池电量，每个灯的位置都做了半透明的柔光罩结构，避免灯光直射产生刺眼的眩光，同时在强光环境下也能清晰辨识灯的状态，不会因为环境光过亮看不到设备运行状态。

　　壳体上半部分的丝印区域做了细微的晒纹处理，既可以避免光滑表面容易残留指纹的问题，也能让品牌标识的附着力更强，长期使用摩擦也不会出现标识脱落的情况。背面的壳体上预留了参数标识的丝印区域，标注了设备的输入电压电流参数，方便用户匹配对应的充电配件，不会因为使用不适配的充电器损坏设备内部电路。内部的结构布局上，主板采用贴壳安装的方式，核心发热芯片对应的壳体位置预留了细微的散热格栅，格栅的开孔尺寸控制在不会进灰同时能形成空气对流的区间，设备长时间工作产生的热量可以通过壳体的热传导加上格栅的空气对流快速散出，不会因为内部积热导致芯片降频、网络连接不稳定的问题。电池仓设置在主板和下壳之间的空腔里，四周做了一圈缓冲泡棉的安装位，既可以固定电池避免晃动产生异响，也能在设备跌落时吸收冲击能量，保护电池不会因为挤压出现安全隐患。接口位置设置在设备的侧端面，和内部主板的接口座精准对位，接口周围做了加厚的支撑筋，避免反复插拔充电线的时候接口座出现开焊脱落的问题。整个壳体的壁厚控制在1.5mm，既保证了壳体的结构强度，日常挤压不会出现变形，也尽可能控制了整机的重量，长时间放在口袋里也不会有坠重感。

　　在做结构校核的时候，重点考虑了随身设备常见的跌落场景，四个边角的内部都做了加厚的防撞筋位，模拟1.2米高度自由跌落至水泥地面的工况下，壳体不会出现开裂，内部主板和电池的位移量控制在安全范围内，不会出现元器件脱焊或者电池接触不良的问题。另外设备的天线布局做了避让设计，天线对应的壳体位置没有做金属镀层或者其他屏蔽结构，保证信号的收发效率，不会因为壳体结构影响网络信号的强度，在常规的室内外环境下都能提供稳定的网络覆盖，覆盖半径可以满足小范围多人同时连接的使用需求。
