桌面金属CNC用环氧花岗岩承载框架

　　桌面级金属CNC加工设备的核心精度瓶颈，往往来自床身框架的抗振性与长期形位稳定性，传统铸铁或焊接钢框架虽然刚性达标，但材料内应力释放周期长、切削振动传导快，对于小行程桌面设备而言，加工高硬度金属时的颤振痕迹会直接影响工件表面质量，环氧花岗岩材质的框架正是针对这一场景开发的核心承载构件。这类框架采用环氧树脂与花岗岩骨料混合浇筑成型，材料本身的阻尼特性是普通铸铁的8-10倍，能够快速耗散切削过程中主轴与刀具产生的高频振动，避免振纹传递到工件表面，同时材料的热膨胀系数与常用的机床导轨、丝杠安装基准接近，在车间日常温度波动范围内不会产生明显的形变差，能长期保持安装面的形位公差。

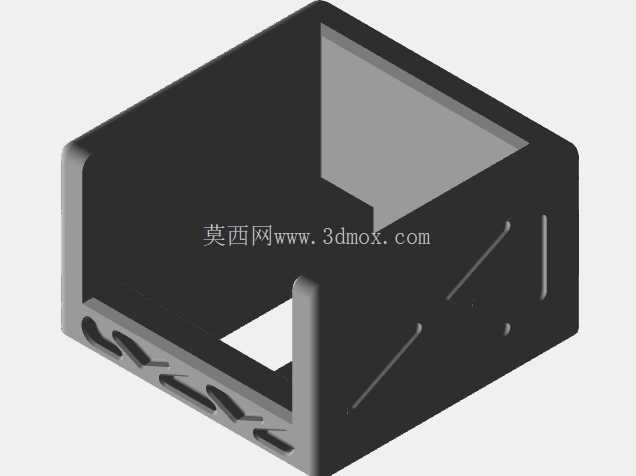

　　从结构设计来看，该框架采用三面围合的开放式槽型结构，后侧与左右两侧为一体化浇筑的支撑壁，底部预留了主轴走线与排屑的贯通缺口，前侧完全开放方便操作人员上下工件、调整刀具夹持状态。框架内侧壁预留了多组线性导轨的安装基准面，安装面在浇筑后经过高精度磨削处理，平面度与平行度公差控制在0.02mm/100mm范围内，不需要后续二次刮研就能直接装配导轨组件，大幅降低桌面设备的装配调试难度。侧壁上设计的多组斜向加强筋并非等距排布，而是通过有限元仿真模拟切削受力路径布置，在主轴切削力主要传导的路径上增加筋条厚度，非受力区域适当减薄壁厚，在控制整体重量的前提下最大化结构刚性，避免框架在Z轴下刀时产生倾覆力矩导致的让刀现象。

　　框架底部的边缘设计了连续的安装定位槽，既可以通过T型螺栓直接固定在通用工业铝型材工作台上，也能加装可调水平的减震脚杯独立放置，安装边界充分考虑桌面设备的使用场景，整体外轮廓尺寸控制在桌面设备常规的占地范围内，不会占用过多操作空间。框架前侧底部的一排斜向开槽是专门设计的排屑通道，加工产生的金属切屑可以顺着斜面滑出加工区域，不会堆积在框架内部影响导轨运行，同时开槽的角度经过优化，切削液也能顺着槽体回流到集液盘，不会出现积液渗漏的问题。

　　在实际装配场景中，该框架作为整个桌面CNC的核心承载基体，主轴安装座、X/Y轴运动模组、工件装夹平台都直接固定在框架的基准面上，材料本身的抗蠕变特性能够保证设备在长期使用后，各运动轴的垂直度、平行度不会出现明显偏移，不需要频繁校准设备精度。不同于焊接钢结构框架需要经过退火、喷砂、喷漆等多道后处理工序，环氧花岗岩框架浇筑成型后仅需对安装面进行精加工即可投入使用，生产周期更短，同时材料本身不会生锈，在切削液长期喷淋的工况下不会出现锈蚀剥落的问题，日常维护仅需清理切屑即可，大幅降低设备的长期使用成本。针对桌面金属CNC小行程、高转速、轻负载的加工特性，该框架的壁厚设计经过多轮迭代验证，既不会因为壁厚过薄导致切削时产生共振，也不会因为壁厚过大增加不必要的重量，方便用户根据加工需求移动设备位置。框架侧壁预留的安装孔位采用预埋金属螺纹套的设计，避免直接在环氧花岗岩材料上攻丝导致的螺纹滑牙、孔位开裂问题，反复拆装导轨、行程开关等附件时也不会损坏基体，适配桌面设备经常改装、调整配件的使用需求。
