龙门式数控加工设备整机结构三维造型

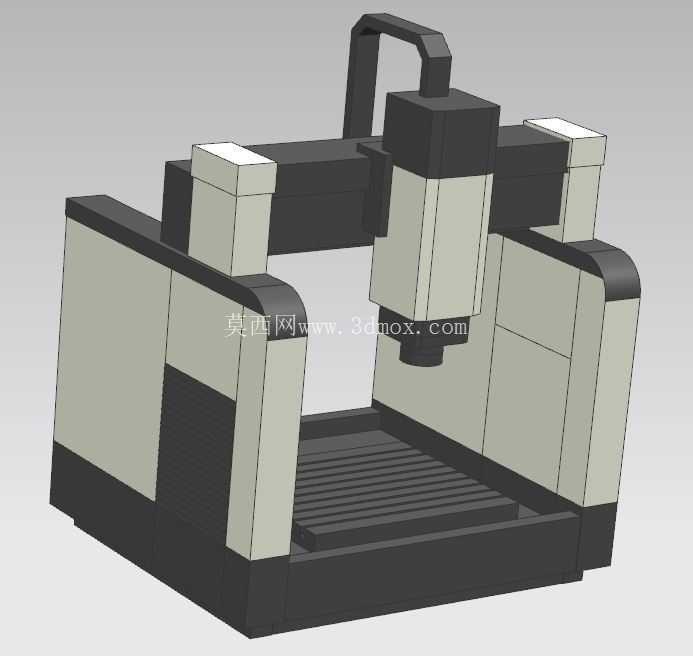

　　这款龙门式加工设备的三维造型，完整还原了定梁龙门加工中心的整机结构特征，在建模过程中优先考虑了实际车间布局的安装边界约束，整机横向跨度覆盖常规大尺寸工件的加工行程需求，纵向工作台的承载面做了T型槽阵列的细节还原，可适配不同规格的工装夹具装夹需求，两侧立柱与顶部横梁的连接结构做了加强筋的细节处理，匹配实际设备中对抗震刚性的结构要求。从实际应用场景来看，这类设备主要面向大型板类、箱体类零件的平面铣削、钻孔、镗孔、攻丝等多工序加工，常见于模具钢坯料开粗、大型结构件精密加工、重型机械零部件生产等场景，相比立式加工中心，其龙门跨距的设计可以容纳更大尺寸的工件，加工过程中横梁的固定结构也能保障长行程加工时的主轴稳定性，减少切削震颤带来的加工误差。

　　建模过程中，主轴箱部分的滑枕结构做了分层设计，还原了实际设备中Z轴进给的滑动配合关系，两侧的线性导轨安装位预留了标准的装配基准面，可直接用于后续的导轨、丝杠选型装配校核，工作台下方的排屑空间也做了对应结构预留，匹配实际生产中链式排屑器的安装位置，避免后续设备布局时出现结构干涉。设备的外防护结构采用了半包围式设计，前后两侧预留了操作门的安装位，顶部的管线拖链安装槽做了内凹处理，可容纳主轴电机的动力线缆、冷却管路、信号线缆的排布，避免加工过程中切削液、铁屑对管线造成磨损。

　　从结构设计思路来看，整机的重心分布经过了对称式布局优化，两侧立柱的重量与主轴箱、横梁的重量形成平衡，降低设备高速运行时的重心偏移风险，底座部分采用了箱型结构设计，内部预留了混凝土填充的空腔结构，可在实际生产中通过填充阻尼材料进一步提升整机的抗震性能，减少重切削时的结构形变。在安装边界的考量上，建模时预留了设备底部的地脚螺栓安装孔位，孔位间距匹配工业厂房常规的设备基础预埋尺寸，设备后侧的电气柜安装位、冷却系统排布空间也做了对应预留，可直接用于车间新设备布局的三维仿真校核，帮助工艺人员提前规划工件上下料的物流路径、操作工位的安全距离、配套辅助设备的摆放位置。

　　主轴端面到工作台面的距离范围覆盖了常规工装夹具叠加工件的高度需求，可适配不同高度的工件加工，无需额外加装增高垫块，减少装夹辅助时间。横梁上的主轴横向进给行程与工作台纵向进给行程形成的加工区域，可覆盖绝大多数大型模具、结构件的加工范围，避免出现行程不足需要二次装夹的情况。设备的操作面板安装位做了可旋转支架的结构预留，可根据操作人员的站位调整面板角度，提升操作便利性，两侧的防护门采用了上下滑动的结构设计，相比平开门结构可以节省车间的操作空间，适配狭小的厂房布局需求。
