紧凑型桌面Vortex台式数控加工设备结构

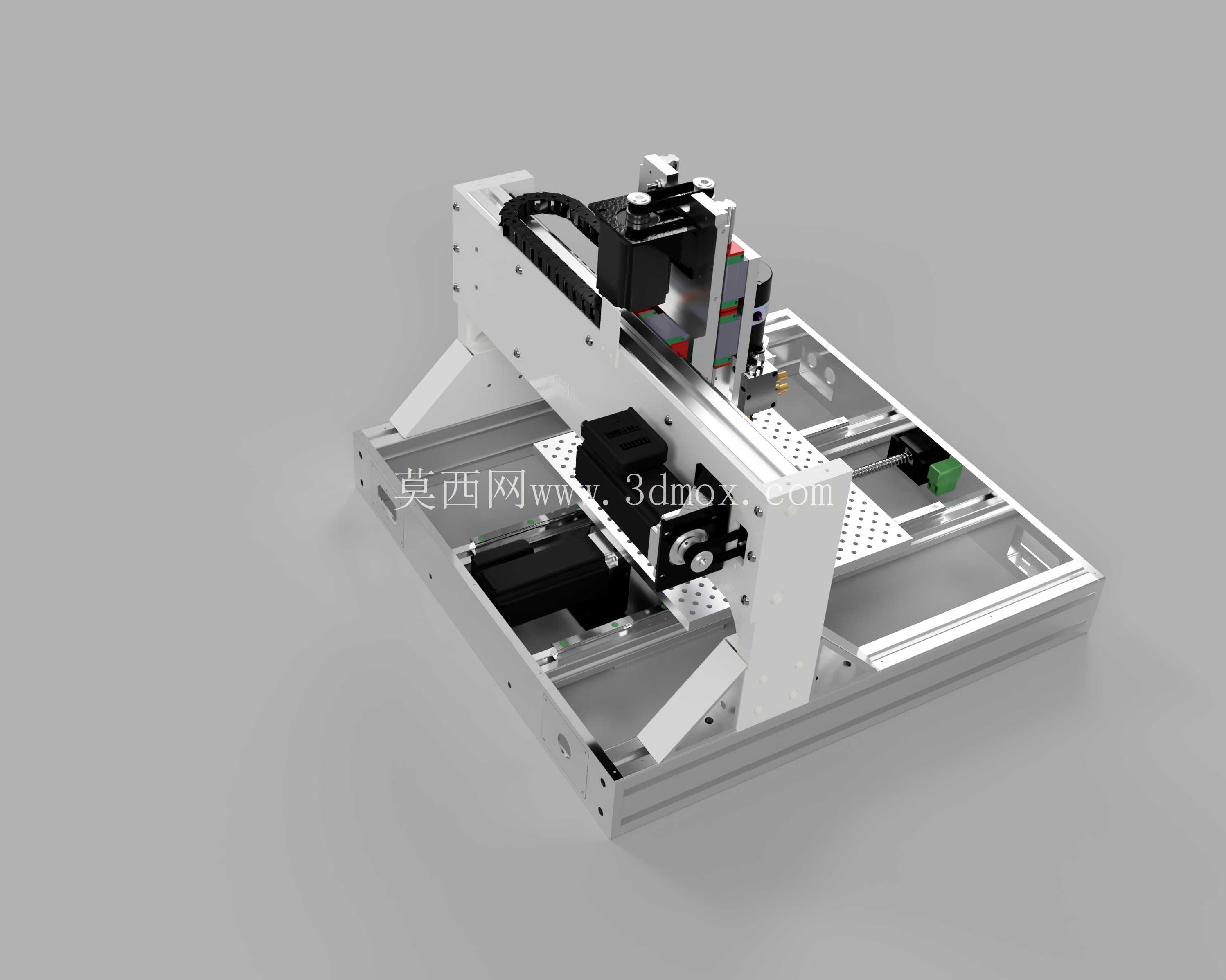

　　这款桌面级数控加工设备，核心定位是小空间场景下的精密轻加工需求，适配个人工坊、高校实验室、小型产品研发工作室这类场地有限但需要稳定数控加工能力的场景，可完成软金属、工程塑料、木质板材等材质的铣削、钻孔、轮廓雕刻等工序，相比大型工业机床，它不需要专门的设备地基，普通承重合格的工作台即可放置安装，大幅降低了小批量试制、创意加工的场地门槛。从结构设计逻辑来看，这款设备做了很务实的空间优化，将原本布置在机架外侧的Y轴舵机组件整体移入机架内部，在完全保留原有Y轴行程参数的前提下，压缩了整机的外轮廓尺寸，让设备摆放时不需要在侧面预留额外的舵机维护避让空间，桌面占用面积进一步缩小。为了适配日常加工的操作便利性，设备的工作台面（也就是原文提到的桌子）做了小幅抬升，这个调整并非随意改动，而是给加工过程中常用的台面清理毛刷、工件装夹辅助工具留出了足够的操作空间，操作人员在更换工件、清理切屑时不需要大幅度探身，操作姿态更符合人体工程学要求，长时间作业的疲劳度会明显降低。结构迭代中还去掉了原版本的两个交叉挤压部件，这是因为内部传动布局优化后，这两个部件的限位、支撑功能已经被集成到新的机架结构中，去掉冗余部件既减轻了整机自重，也减少了需要定期维护的活动连接点，降低了后期的故障概率。

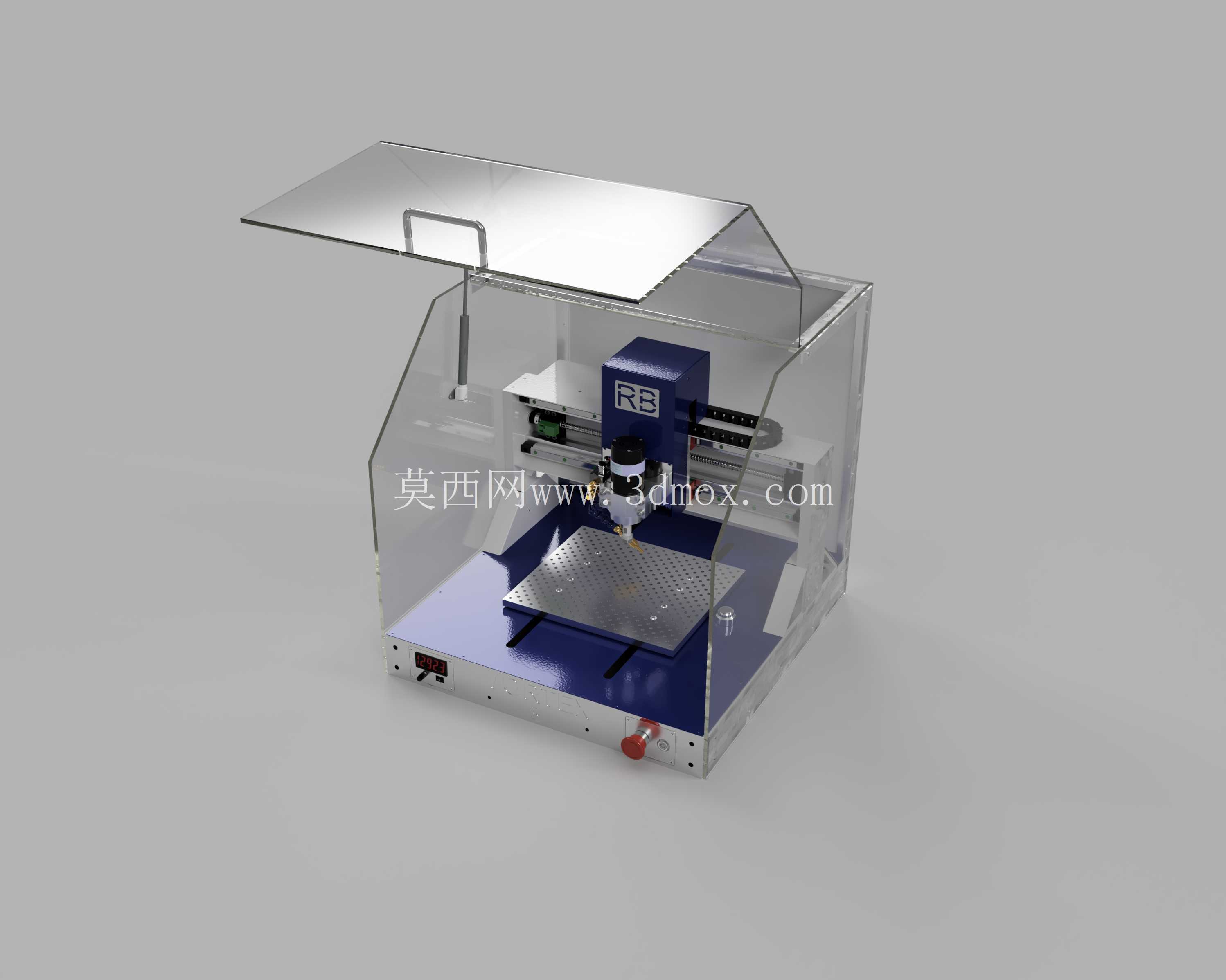

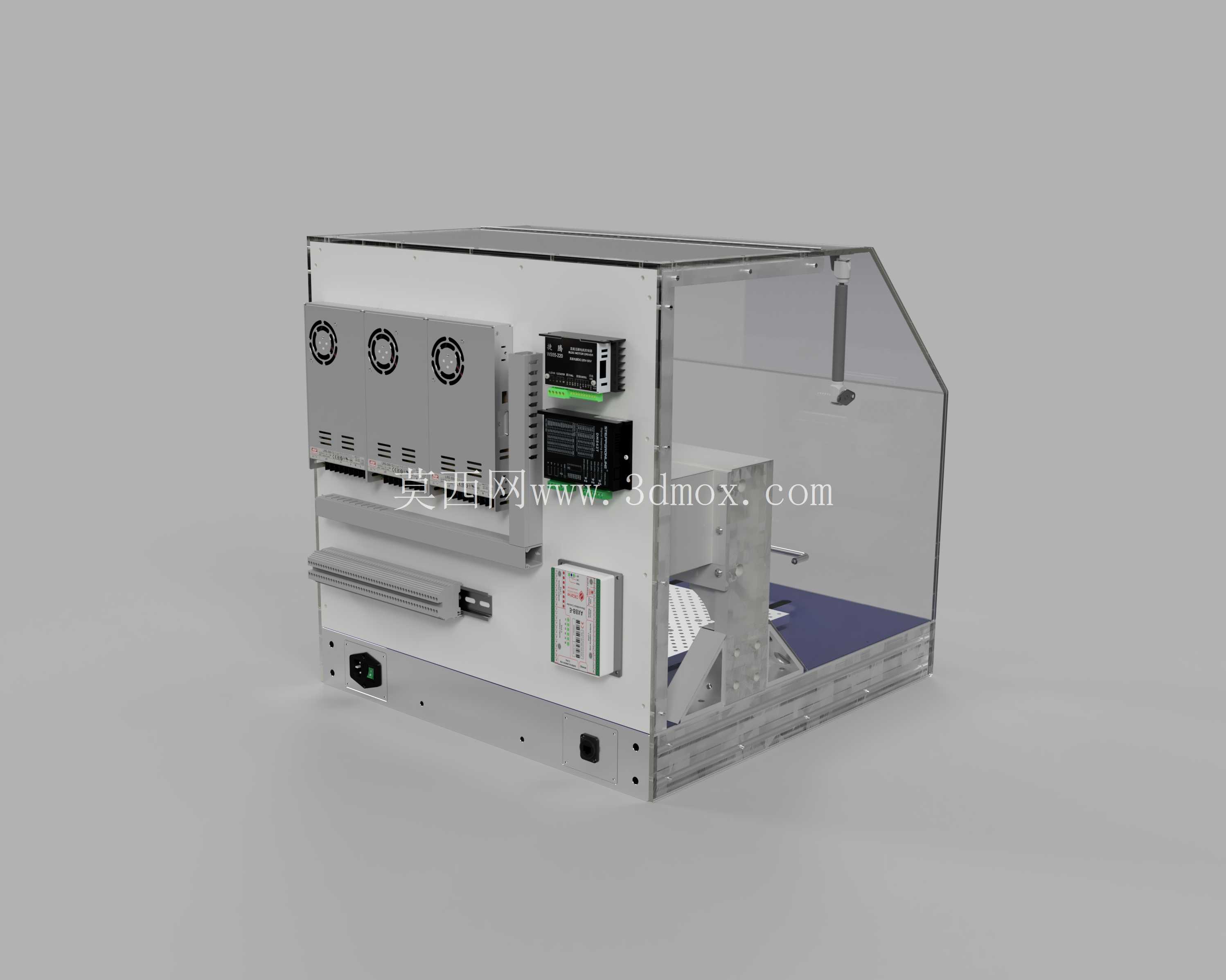

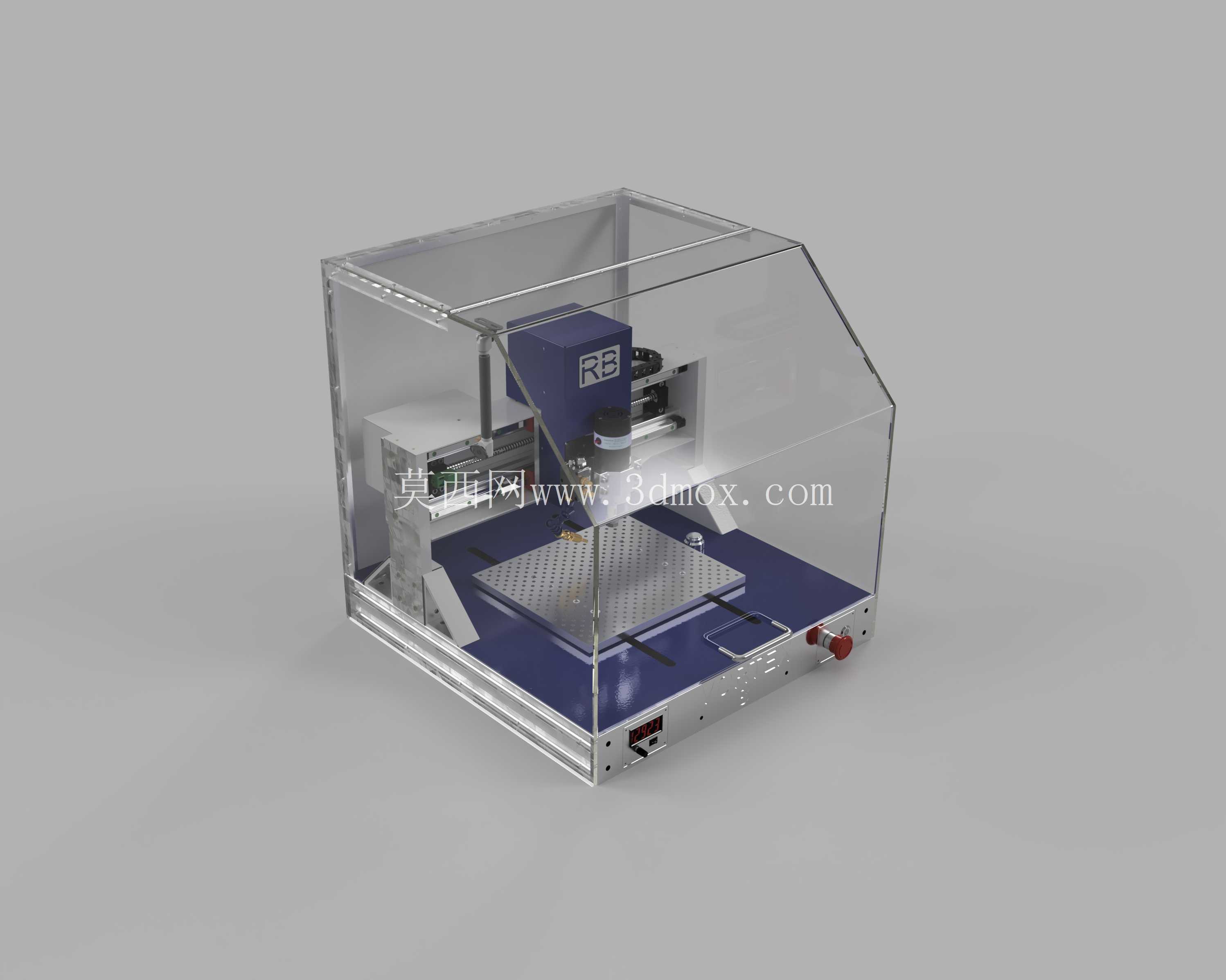

　　设备外部配置了全透明的防护外罩，这个外罩采用倾斜式的轮廓设计，一方面是在加工过程中阻挡高速飞出的切屑，避免切屑飞溅到工作台周边造成清洁负担或者人员划伤，另一方面倾斜的罩面不会反射加工区域的照明光线，操作人员站在设备正前方就能清晰观察到刀具的切削状态，不需要侧身调整观察角度，外罩的开合结构做了隐藏式处理，不会额外占用设备周边的操作空间。设备底部集成了控制电路、驱动模块以及接口组件，所有外接的电源、数据接口都布置在机身侧后方的易操作位置，接线时不需要挪动设备，日常插拔数据线、检查线路状态都很方便。

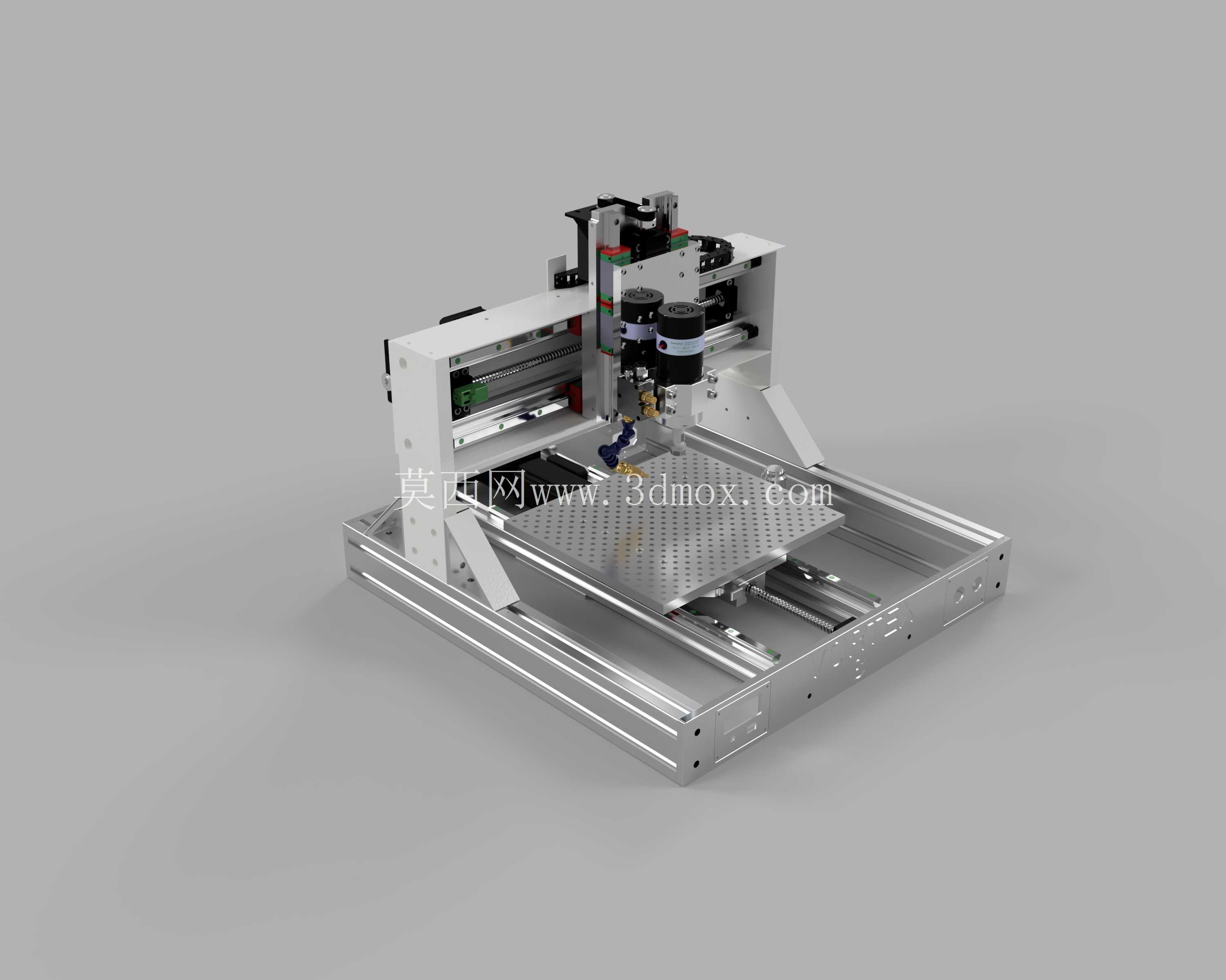

　　从安装边界来看，这款设备的底部支撑点做了均匀分布，四个支撑脚的位置刚好对应普通工作台的承重加强区域，放置时不需要额外加装过渡支撑板，只要工作台面平面度误差在合理范围内，设备调平后就能保证加工精度；整机的高度控制在桌面设备的合理区间，放置在标准高度的工作台上时，操作面的高度刚好适配成年人站立或坐姿操作的视线与手臂活动范围，不需要额外垫高或者降低工作台。传动部分采用伺服驱动方案，X、Y、Z三个轴的传动路径都做了缩短处理，传动间隙更小，往复运动的定位精度更稳定，适合做小型精密零件的小批量加工，比如定制化的小型结构件、创意产品原型、教学演示用的加工样件都能胜任。

　　设备的工作台面采用带T型槽的平台结构，装夹工件时可以快速适配通用的平口钳、工件压板等夹具，不需要定制专用的装夹配件，降低了用户的使用成本。在实际使用场景中，这款设备可以放在研发办公室的角落，不需要单独的加工车间，因为透明防护罩能有效阻隔加工噪音和切屑，不会对周边的办公环境造成明显干扰，做产品原型迭代时，设计人员可以随时在工位旁完成零件加工，不需要往返于车间和办公室，大幅缩短了原型验证的周期。对于教学场景来说，这款设备的结构外露部分清晰，透明罩可以让学生直观观察到三轴联动的加工过程，同时又能保证操作安全，很适合作为数控加工入门教学的实操设备。结构设计上还考虑了日常维护的便利性，所有需要定期润滑的传动部位都预留了维护开口，不需要完全拆解外罩就能完成日常保养工作，控制模块的安装位置做了防尘处理，加工产生的细微切屑不会轻易进入控制仓造成电路故障，设备侧面的急停按钮布置在伸手可及的位置，出现加工异常时可以快速停机，保障操作安全。
