钣金拼接式迷你越野吉普车结构设计

这款钣金拼接式迷你越野吉普车，核心面向金属拼装教具、桌面装饰摆件、青少年科创实践以及钣金工艺教学场景设计，整体采用等厚薄钣金板材作为唯一加工原料，无需额外铸锻件、注塑件辅助，所有结构连接均依靠板材自身的折弯卡扣、榫卯拼接结构完成，完全规避焊接、螺纹连接等复杂装配工序，适配激光切割、数控冲裁等常规钣金下料工艺，加工门槛低，批量生产成本可控。

从实际用途来看，该结构既可以作为钣金工艺实训的实操课题，让学员在拆件、排样、折弯、装配的全流程中掌握薄板钣金的设计逻辑，也可以作为金属拼装文创产品面向模型爱好者发售，同时还能作为高校工程制图、机械设计基础课程的具象化教学载体，帮助学习者理解薄壁构件的刚度设计、装配公差匹配等核心知识点。

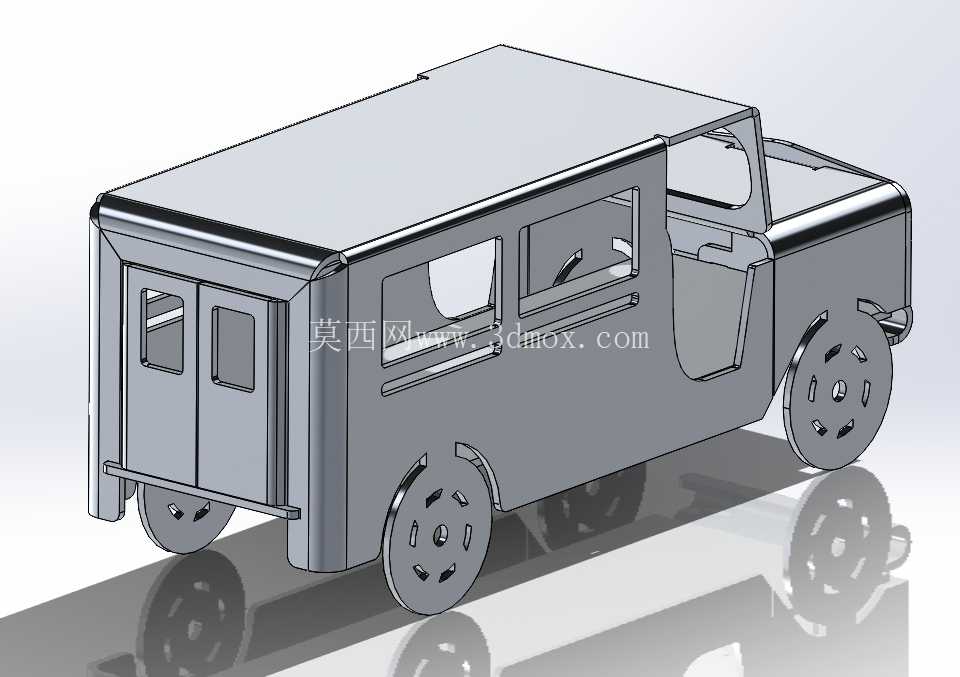

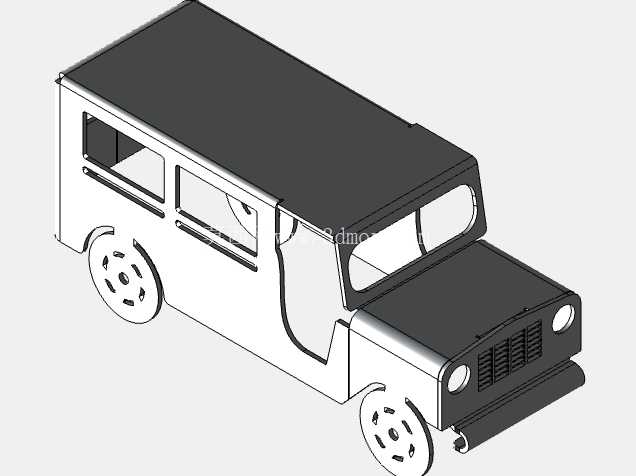

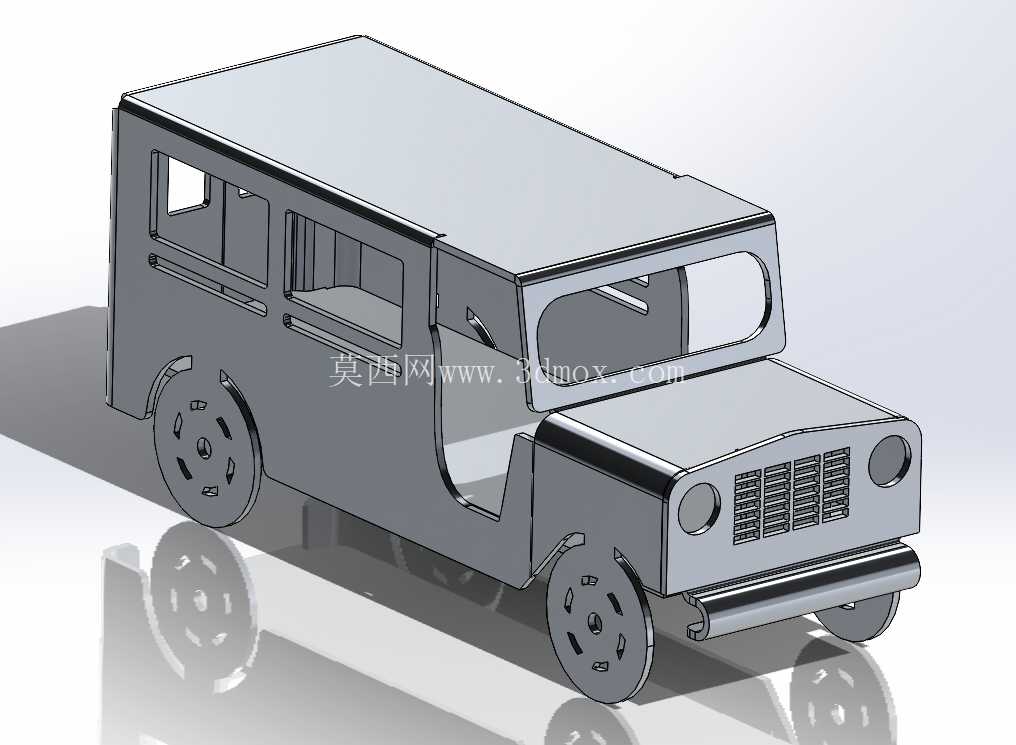

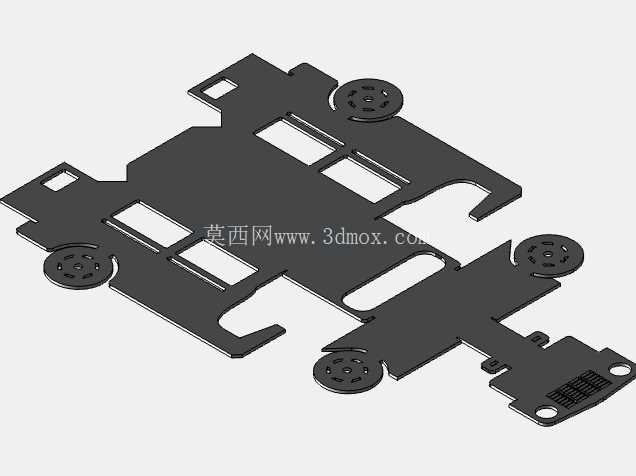

设计思路上，整体遵循“少件化、易装配、高还原”的核心原则，首先对经典越野吉普车的外观特征进行提炼简化，保留了方正车身、横向格栅前脸、圆形车灯、多窗乘员舱、外露轮拱等辨识度极高的视觉元素，同时将所有三维曲面结构转化为可通过平面板材折弯成型的折边结构，完全消除不可展开的曲面特征，确保每一个零件都能从平面钣金板材上直接下料，无需额外的冲压成型模具。车身主体采用单片钣金折弯形成U型乘员舱结构，前后端通过卡扣结构与前脸、车尾挡板拼接，车顶为独立平板构件，通过边缘的折边卡槽嵌入车身侧围的预留缺口，无需额外紧固件即可实现稳固连接。车轮部分同样采用钣金叠片结构，轮辐通过板材镂空形成仿真的轮毂造型，轮轴采用简化的插接结构，直接卡入车身侧围的预留轴孔中，既保证车轮可顺畅转动，又控制了零件总数量，降低装配复杂度。

尺寸设计上，整体控制在手掌可握持的桌面级尺度，车身长度控制在120mm-150mm区间，宽度控制在55mm-65mm区间，高度控制在60mm-70mm区间，所有板材厚度统一选用1mm-1.5mm的冷轧钢板或者铝板，兼顾结构刚度与折弯加工的便利性，不会因为板材过薄导致装配后结构发软变形，也不会因为板材过厚增加折弯难度、提高材料成本。安装边界方面，所有拼接卡扣的配合公差控制在0.1mm-0.15mm区间，既保证装配时可以徒手按压卡入，又不会因为间隙过大导致拼接后松旷；所有折弯边的内圆角半径统一设置为与板材厚度等长，避免折弯处出现应力集中开裂的问题；零件排样时所有相邻零件的切割间隙控制在2mm以上，适配常规激光切割的割缝宽度，减少板材浪费，提升材料利用率。

功能特性层面，该结构除了静态展示的功能外，还预留了拓展空间：车身底盘位置预留了标准的微型电机安装位，有改装需求的使用者可以自行加装微型减速电机与电池模块，将静态模型改装为可自主行驶的电动小车；车轮的轴孔采用通用直径设计，可替换为橡胶材质的微型轮胎，提升行驶时的抓地力；车身表面未预留多余的装饰凸台，方便使用者后续自行进行喷漆、贴纸等个性化改装。在结构刚度设计上，车身侧围的车窗镂空边缘都预留了3mm宽的折边，既提升了薄壁车身的抗扭刚度，避免拿取时出现变形，也还原了真实车辆车窗的边框结构，提升外观还原度；前脸的格栅采用等距镂空长条结构，既还原了经典越野车的前脸特征，也不会因为镂空面积过大导致前脸零件刚度不足。

针对钣金加工的工艺特性，设计时对所有尖锐棱角都做了0.5mm的圆角倒钝处理，避免装配和使用过程中划伤手部；所有零件的折弯方向都做了统一规划，减少折弯时的翻面次数，提升加工效率；零件上未设置任何需要二次加工的螺纹孔、沉孔，所有连接都依靠板材自身的结构实现，从下料到成品装配仅需切割、折弯两个核心工序，加工周期短，适合小批量定制生产。
