重型带刹车万向旋转脚轮结构设计

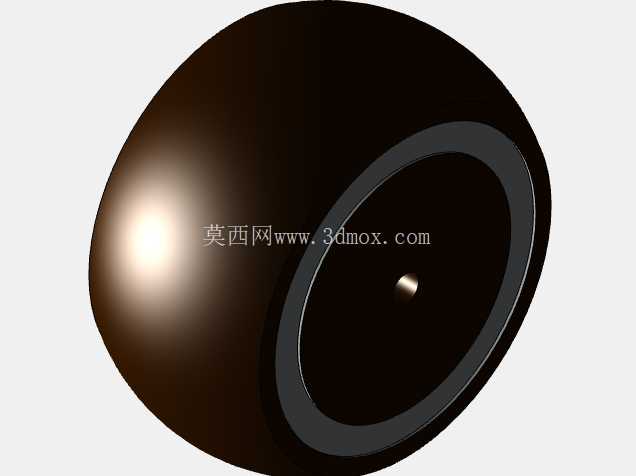

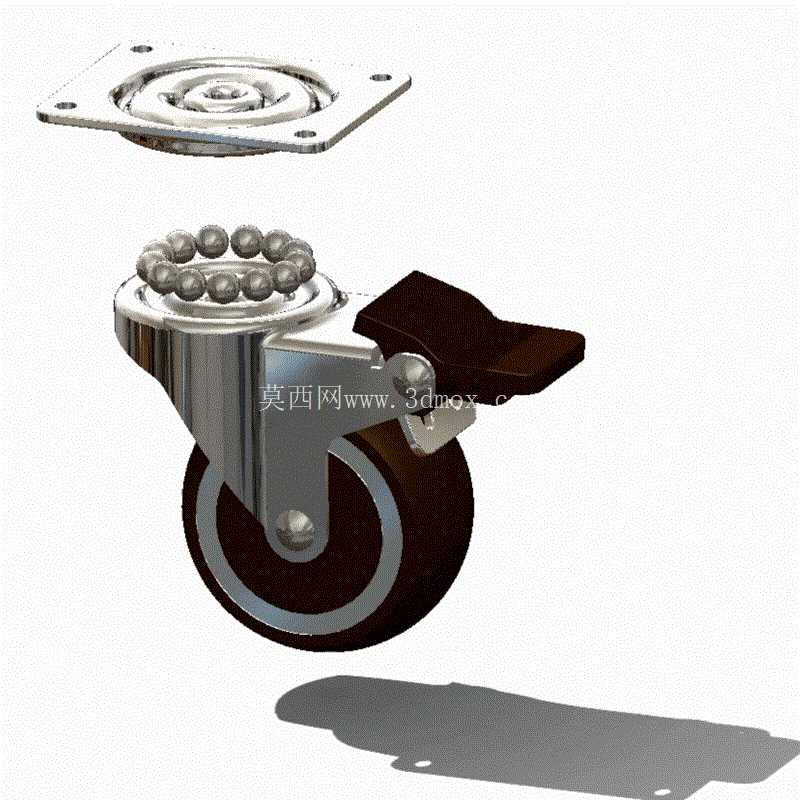

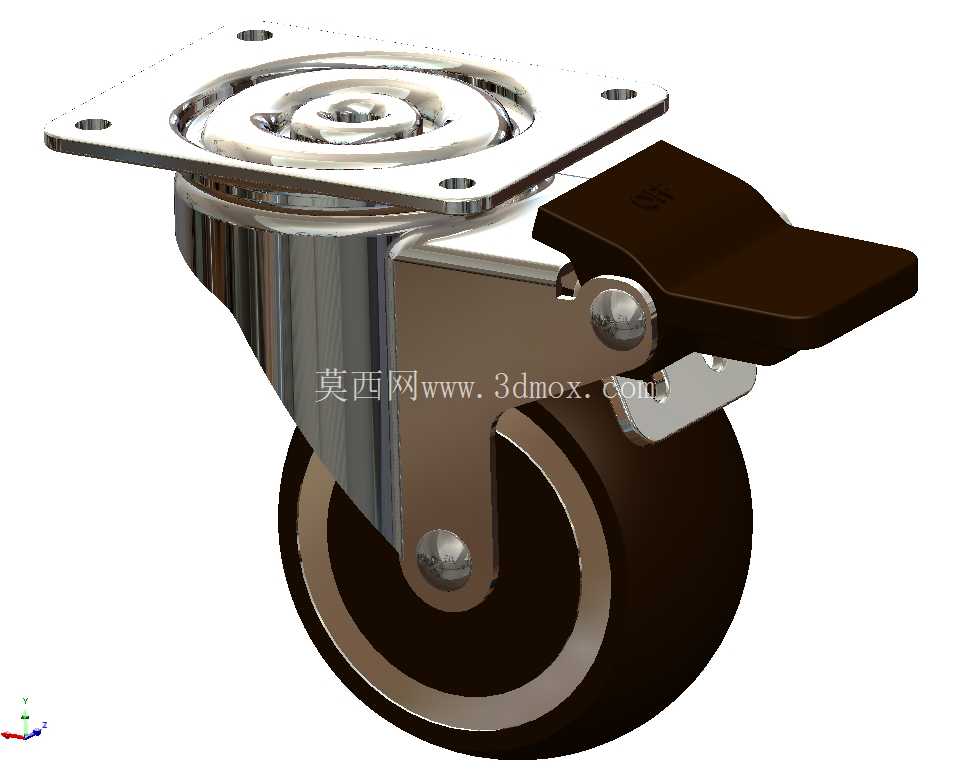

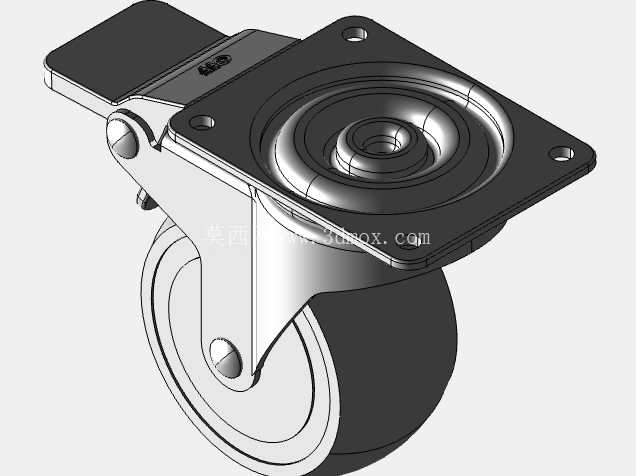

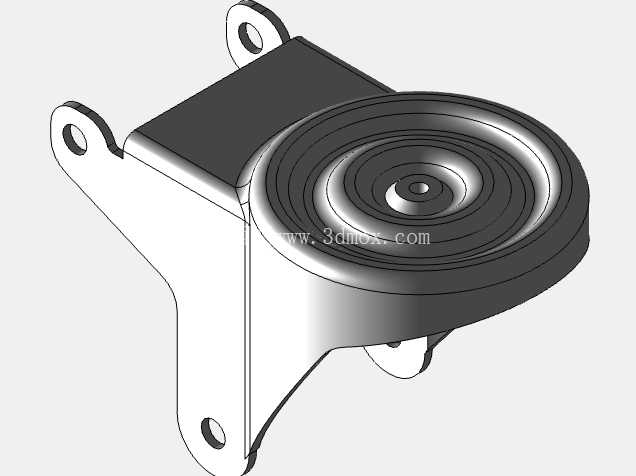

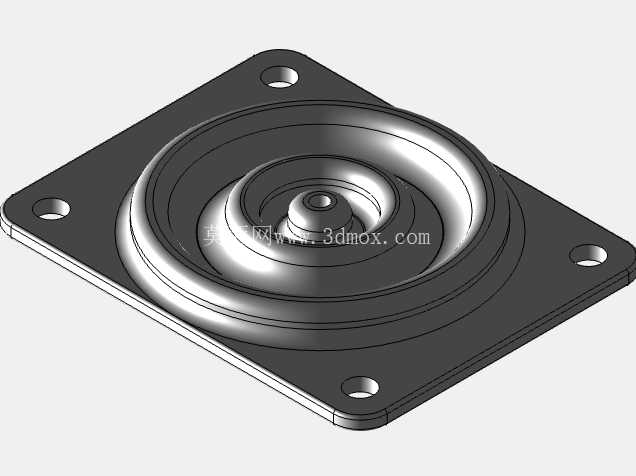

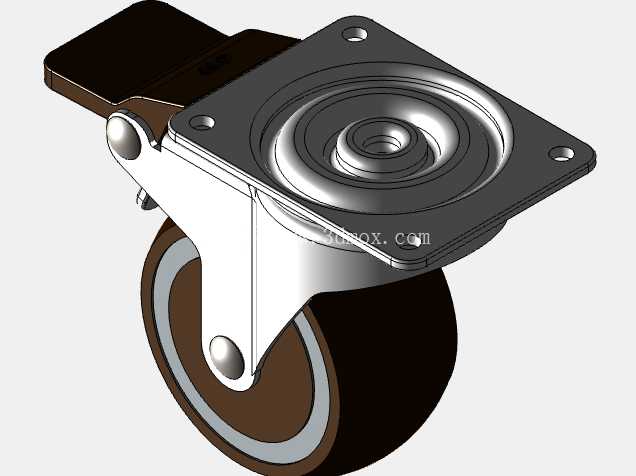

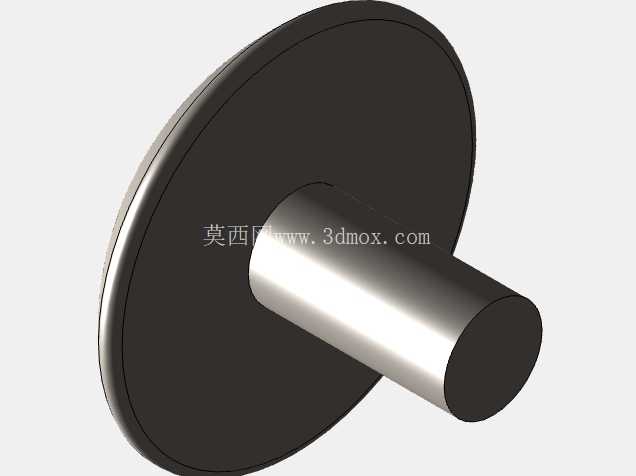

　　这款脚轮的设计初衷，是解决家具、车间周转拖车在重载场景下的移动转向与驻停需求，区别于轻型脚轮的薄型支架结构，整体结构围绕高负载、低转动阻力、可靠驻停三个核心需求展开。从结构组成来看，顶部采用方形法兰安装板，四个安装孔位对称分布在法兰四角，安装时可通过螺栓直接固定在设备底部的安装基面，安装边界适配市面上多数重型周转设备、工业柜体、实木重型家具的底部安装尺寸，法兰板下方集成平面推力球轴承结构，一圈均匀排布的钢珠承担径向与轴向的复合载荷，避免重载状态下转向卡滞，相比普通铆接式转向结构，这种满装钢珠的推力轴承结构能将转向扭矩降低40%左右，即使单轮承载达到额定上限，推动设备转向时也不会出现支架偏转卡顿的问题。支架部分采用加厚金属板材冲压成型后做表面抛光镀铬处理，既提升了金属支架的防锈耐腐蚀能力，也能在车间多尘、潮湿的使用环境下长期保持结构强度，不会因为锈蚀导致支架转动部位锈死。轮体部分采用高弹性耐磨聚氨酯材质包裹硬制轮芯，轮面做微弧处理，滚动过程中与地面接触面积适中，既不会因为接触面积过大导致滚动阻力过高，也不会因为接触面积过小压伤环氧地坪、实木地板等铺装地面，轮体中心采用滚珠轴承与轮轴配合，滚动时的同轴度更好，长期使用不会出现轮体偏摆的问题。

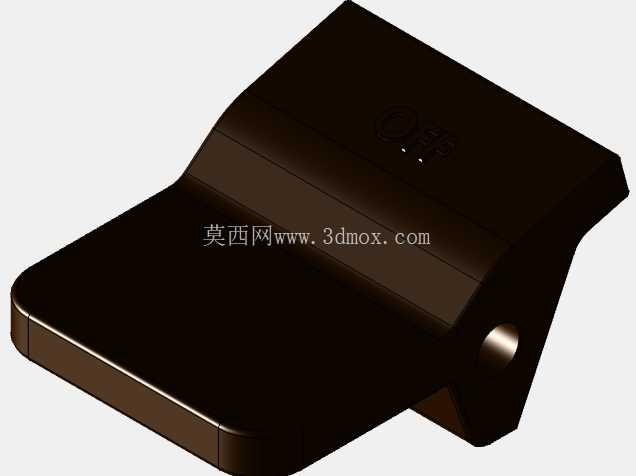

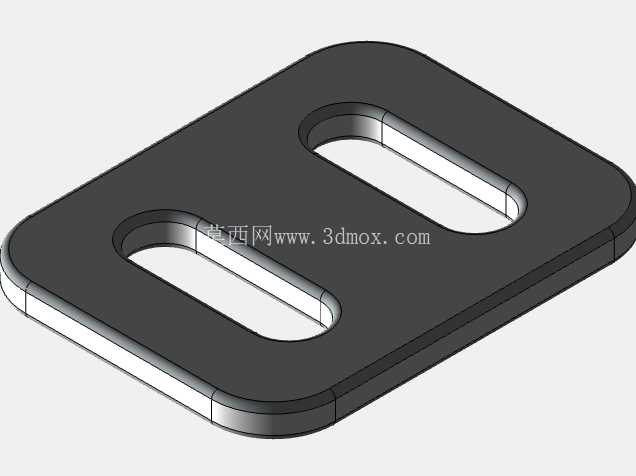

　　侧边集成的脚踏式刹车结构，采用杠杆式触发设计，踩下刹车踏板后，刹车块会同时抵紧轮面与转向支架的齿圈，同时实现轮体滚动锁止与转向方向锁止，驻停后设备不会出现滑移、意外转向的问题，解锁时只需踩下踏板另一端即可复位，操作无需弯腰，适配车间作业、家具摆放时的快速驻停需求。从实际应用场景来看，这类脚轮除了适配重型实木家具、车间手动周转拖车之外，也可用于工业设备机柜、移动式工作台、仓储货架的底部移动支撑，在需要频繁调整设备位置、又需要在定位后保持稳定的场景下，相比固定式支撑脚有更强的位置调整灵活性，相比轻型脚轮又能承担更高的负载。

　　设计过程中需要重点关注几个配合边界：顶部法兰的安装孔位间距需要匹配通用安装标准，避免出现用户安装时孔位不对的问题；转向轴承的钢珠排布需要保证受力均匀，避免单侧受力导致钢珠脱落、支架倾斜；刹车结构的触发行程需要控制在合理范围，既要保证踩下后能可靠锁止，也要避免行程过大导致踏板突出支架过多，搬运过程中误碰触发刹车；轮体的转动间隙需要控制在合理范围，间隙过大会导致轮体晃动，间隙过小则会因为热胀冷缩出现轮体卡滞。另外，轮面的材质硬度选择也需要适配使用场景，聚氨酯材质的轮面硬度控制在邵氏85A左右，既能保证足够的承重能力，也能在滚动时降低噪音，在办公室、家居场景下使用不会产生刺耳的滚动异响，在车间环氧地坪上使用也不会留下轮印。

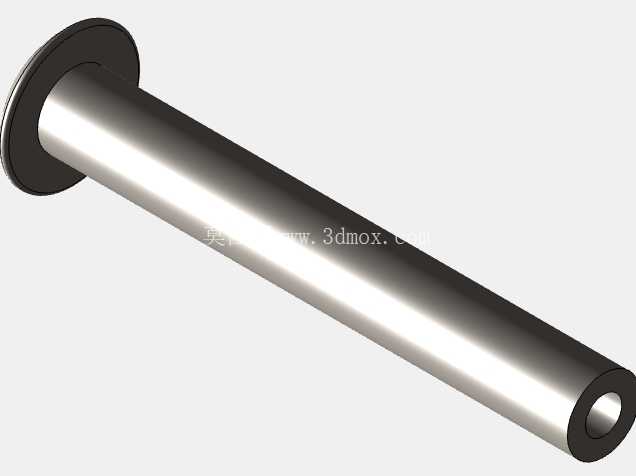

　　支架与轮轴的连接部位采用铆接加固处理，长期承受冲击载荷时也不会出现轮轴脱落、支架变形的问题，相比普通焊接式支架，冲压铆接的结构一致性更好，批量生产时的尺寸精度更容易控制，装配效率也更高。在做三维建模时，需要重点还原各个部件的配合关系：顶部法兰与轴承上座的固定方式、钢珠在保持架内的排布间隙、刹车踏板与支架的铰接位置、轮体与轮轴的配合公差，这些细节直接影响后续结构验证、工程图输出的准确性，也能为后续的有限元受力分析提供准确的模型基础，方便设计人员验证重载状态下支架的形变、轴承的受力分布，提前规避结构强度不足的问题。
