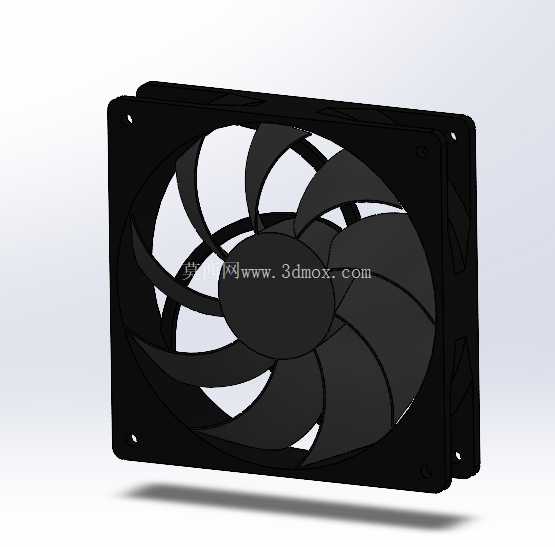

120mm规格台式电脑机箱散热风扇结构

在桌面级计算机硬件的散热体系搭建中，120mm规格的机箱风扇是应用覆盖度最广的风冷组件，不管是ATX、MATX还是ITX规格的机箱，几乎都预留了该尺寸风扇的安装位，同时一体式水冷的冷排、塔式CPU风冷散热器的标配风扇，也大多采用这一通用尺寸，属于PC散热领域的标准规格部件。做这个结构模型的初衷，是日常做机箱散热风道仿真、硬件装机方案预演的时候，很难找到参数贴合实际量产产品的简化结构，很多现有模型要么做了过多的曲面细节导致装配卡顿，要么安装孔位、厚度尺寸和实际通用标准有偏差，没法直接用到整机装配的场景里，所以干脆按照实际量产的通用12025风扇的尺寸边界做了简化建模，去掉了不必要的内部电机绕组、线材等细节，保留了结构装配需要的所有关键特征。

从实际使用场景来看，这类风扇主要承担机箱内部的空气交换职责，安装在机箱进风位时将外部冷空气抽入机箱内部，覆盖硬盘、显卡、内存等发热部件的区域，安装在出风位时将CPU、显卡等核心发热件排出的热空气抽出机箱，形成顺畅的风道循环，部分高转速的同规格风扇也会被用在工业控制柜、小型嵌入式设备的通风散热位，只要安装孔位匹配105mm孔距的标准，都可以通用替换。

设计建模的时候，首先锚定的是安装边界尺寸，外框严格按照120mm×120mm的正方形截面做，厚度控制在25mm，这是12025规格风扇的通用标准尺寸，四个角的安装孔位中心距统一为105mm，孔位做了适合M3/M4螺丝安装的沉台特征，装配的时候不会出现螺丝头突出框体影响安装的问题，外框的四个边角做了小尺寸的圆角过渡，和实际量产产品的注塑边框结构一致，避免直角应力集中的问题，也贴合实际注塑件的工艺特征。扇叶部分采用了九叶的后掠式曲面设计，这是目前市售静音型机箱风扇的主流叶型，相比七叶结构，同转速下可以提供更大的风量，同时切割空气的噪音更低，建模的时候没有做过于复杂的叶尖扰流细节，保留了扇叶的基本曲面倾角，足够满足装配干涉检查、风道仿真的基础需求，中心的轮毂部分做了直径40mm的圆形凸台，对应实际风扇内部的电机安装位，轮毂和外框之间的间隙控制在2mm，和实际产品的装配间隙一致，不会出现扇叶擦框的干涉问题。

实际做结构装配的时候，这个模型可以直接导入到机箱整体装配体中，不需要额外调整尺寸就能匹配标准的风扇安装位，不管是做机箱内部的硬件布局检查，还是做散热风道的初步流体仿真，都能满足精度要求，不会因为模型尺寸偏差导致装配干涉或者仿真结果失真。相比带全细节的风扇模型，这个简化结构的文件体量更小，在大装配体中调用的时候不会造成软件卡顿，适合结构设计阶段的快速选型、布局验证使用。很多刚接触PC结构设计的工程师，在做机箱散热布局的时候容易忽略风扇的厚度占用，比如冷排夹汉堡安装的时候，两个25mm厚度的风扇加上冷排本身的厚度，很容易和机箱的内存马甲、主板散热片产生干涉，这个模型严格按照25mm的实际厚度建模，装配的时候可以直观看到厚度方向的占用空间，提前规避安装干涉的问题。另外外框的侧边做了1.5mm厚度的壁厚特征，和实际注塑风扇的边框壁厚一致，在做抗震胶钉安装、螺丝固定的结构验证时，也能准确反映边框的强度边界，不会因为壁厚设置错误导致结构分析出现偏差。扇叶的旋转直径控制在112mm，和外框内壁保留足够的安全间隙，即使是做风扇转动的运动仿真，也不会出现扇叶和外框碰撞的错误，完全满足结构设计阶段的各类验证需求。
