参数化笔记本侧吹离心散热风扇结构

日常做消费电子散热结构选型时，笔记本内置的离心鼓风风扇是接触频次极高的部件，这类部件和桌面轴流风扇的出风逻辑完全不同，它依靠蜗壳结构将叶轮旋转产生的离心气流导向特定方向的出风口，适配笔记本内部狭窄的堆叠空间，把核心发热元件传导至散热鳍片的热量带出机壳。这次搭建的参数化结构，核心是把风扇各部分的尺寸约束做了关联，方便不同机型适配时快速调整参数，不用从零开始重构特征。

从实际应用场景来看，这类风扇主要用在12-16英寸的常规轻薄本、游戏本内部，对应处理器、独立显卡这类功耗15W-45W区间的发热源散热需求，部分一体机、紧凑型迷你主机的内置散热也会用到同结构的鼓风风扇。它的实际用途是在封闭的机壳内部形成定向气流，气流从风扇上方的进风网面吸入，经过叶轮加速后沿着蜗壳的导流曲面汇集到侧方的窄长出风口，直接吹向贴附在发热芯片上的热管鳍片模组，带走热量后从机身侧边的散热格栅排出，相比轴流风扇，它的出风风压更高，能够克服密集鳍片带来的风阻，在有限的堆叠厚度里实现更高的散热效率。

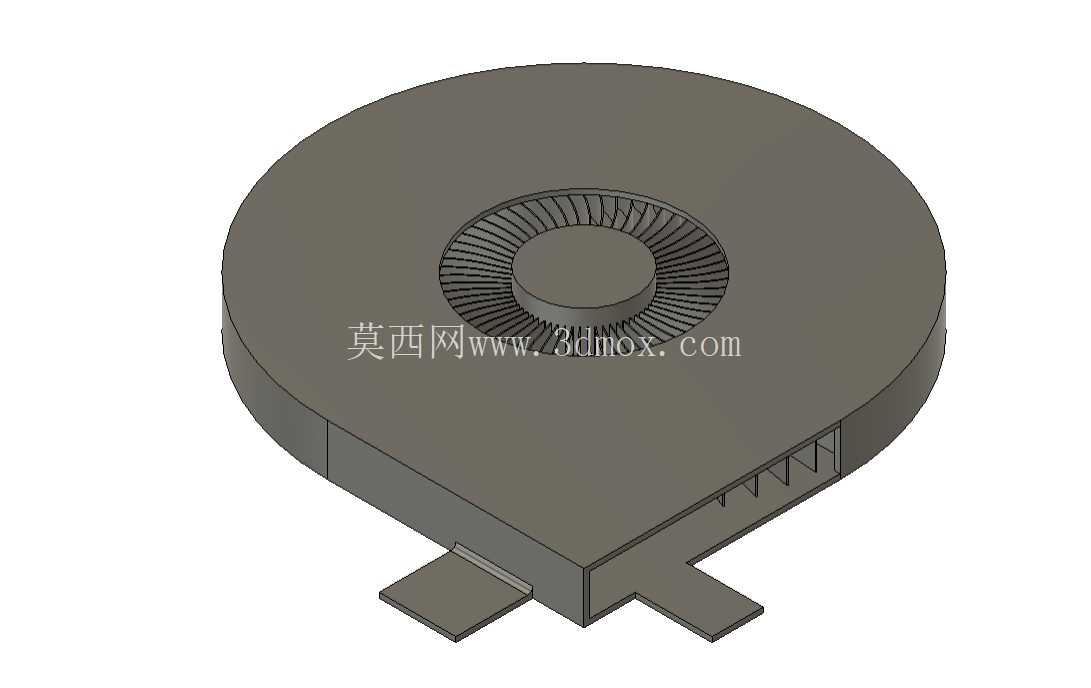

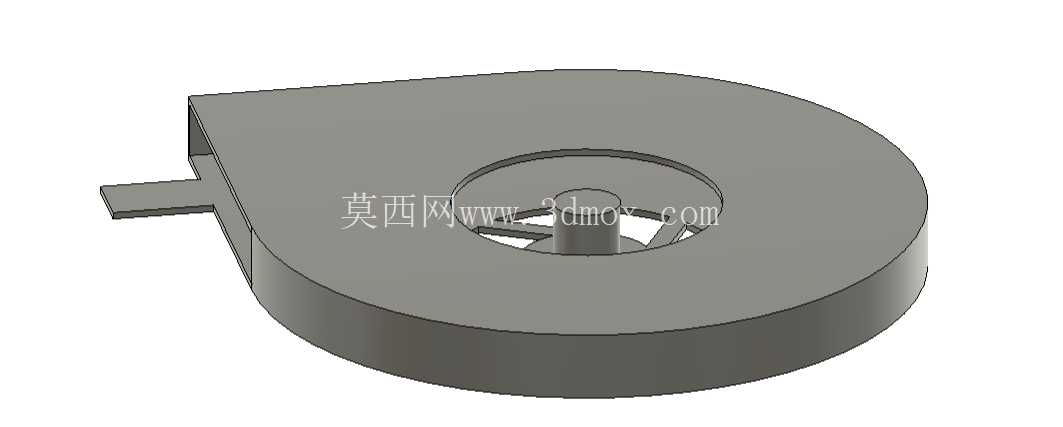

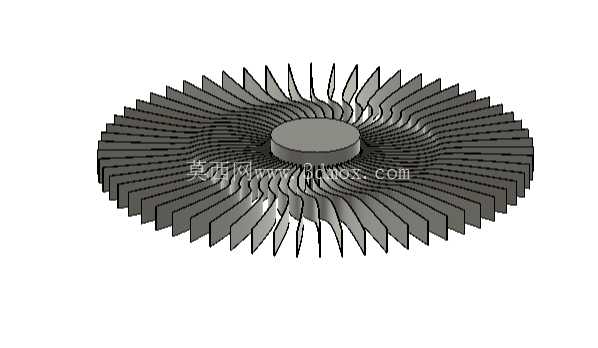

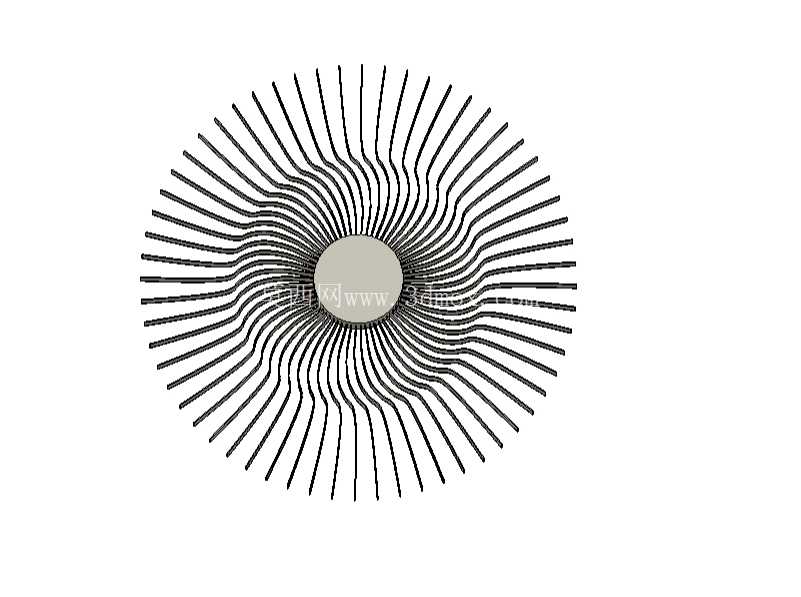

从功能特性上看，这个结构还原了量产风扇的核心组成：上方的圆形进风区域对应实际产品里的防护网罩，既可以避免异物进入叶轮区域打坏扇叶，也能对进风气流做初步整流；中间的叶轮部分采用后向式离心扇叶设计，扇叶的弧度、数量都做了参数关联，调整扇叶数量、安装角的时候，蜗壳的型线会同步匹配，避免出现扇叶和蜗壳干涉的问题；下方的蜗壳主体是整个风扇的导流核心，蜗壳的型线采用对数螺旋线逻辑做参数约束，保证气流从叶轮甩出后能顺畅地向出风口汇集，减少蜗壳内部的涡流损耗；底部伸出的两个定位凸耳，对应实际量产件里的安装固定位，凸耳上预留的安装孔位尺寸、凸耳的伸出长度都可以根据机型的安装空间调整，适配不同主板的固定螺柱位置。

设计思路上没有做固定死的单一尺寸模型，而是把所有影响装配和性能的关键尺寸都做了用户自定义参数的关联：比如风扇整体的厚度，直接对应笔记本内部的堆叠空间，常规轻薄本的风扇厚度一般在5mm-10mm区间，游戏本因为功耗更高，风扇厚度可以做到12mm-15mm，调整厚度参数的时候，叶轮的高度、蜗壳的侧壁高度会同步等比例调整，不会出现特征脱节的问题；再比如整体的圆形蜗壳直径，对应机身内部留给风扇的安装平面空间，调整直径参数时，叶轮的外径、扇叶长度、蜗壳的螺旋线半径都会同步更新，出风口的宽度也会随直径变化做适配，保证出风面积和叶轮尺寸的匹配关系，不会出现大叶轮配小出风口导致风阻陡增的问题。

关于外形尺寸与安装边界，这个结构默认的基准尺寸适配14英寸轻薄本的安装空间，整体圆形主体直径在60mm左右，整体厚度7mm，侧方出风口的宽度在4mm左右，两个安装凸耳的中心距对应常规笔记本主板的固定螺柱间距，凸耳的厚度和蜗壳主体底部齐平，保证安装后风扇底部和主板表面的间隙控制在0.5mm以内，避免出现悬空或者装配顶碰的问题。安装边界上，模型预留了进风侧的间隙空间，对应实际装配时风扇上方和机身D壳进风孔之间的1mm间隙，避免进风时产生风切噪音；出风口的端面做了平直处理，对应实际装配时和散热鳍片入风侧的贴合，间隙控制在0.3mm以内，减少漏风损失。另外叶轮中心的轮毂位置预留了电机安装的空腔，尺寸适配常规笔记本风扇用的微型无刷电机，轮毂的直径、空腔深度都可以根据选用的电机规格调整参数，不用单独切除特征。做结构设计的时候，这类参数化模型可以大幅减少重复建模的工作量，针对不同机型的空间约束，只需要调整对应参数就能快速生成适配的结构，再根据实际的风阻要求微调扇叶角度和蜗壳型线，就能快速进入后续的仿真验证环节，不用每次都从草图开始绘制蜗壳螺旋线、阵列扇叶，能有效缩短散热模组的开发周期。
