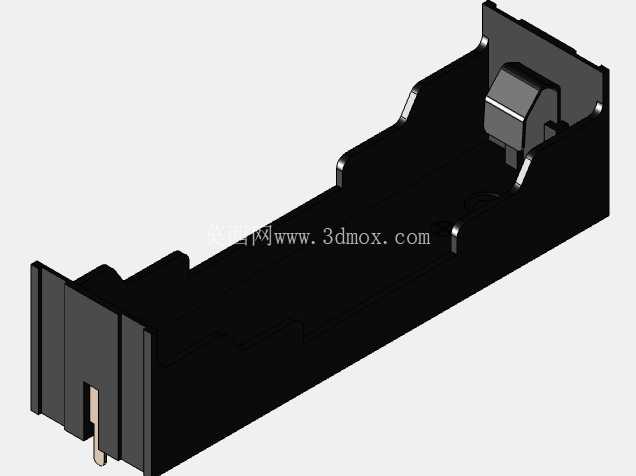

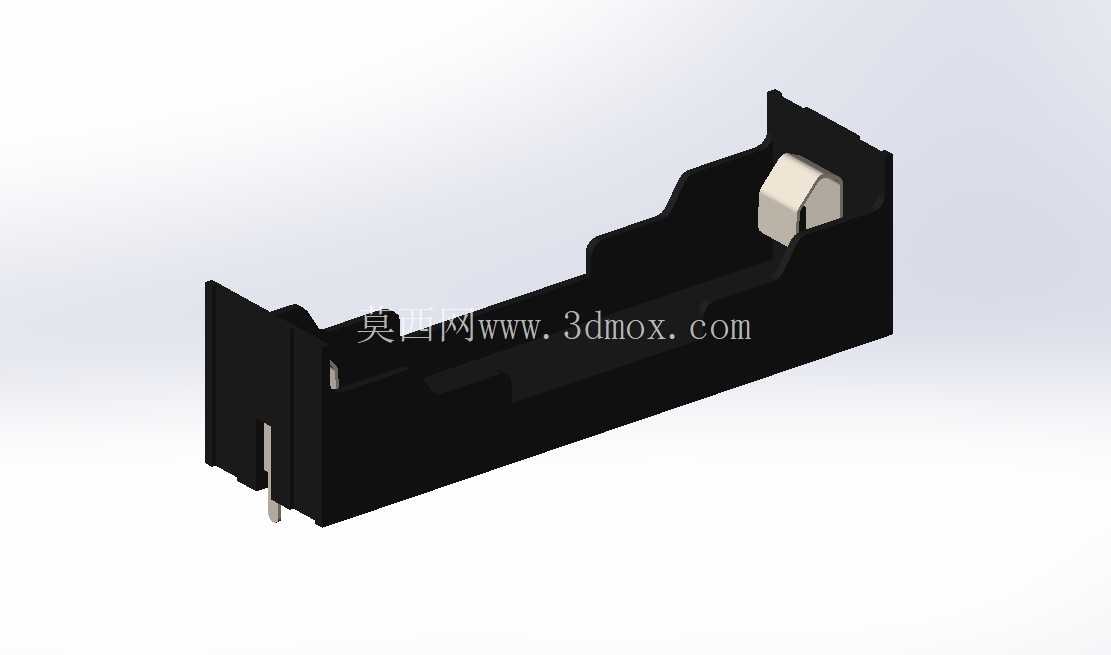

单节18650电芯卧式安装电池座结构

　　这款单节18650电池安装座，是在常规三节18650并联电池座基础上做的结构改型，核心适配单节电芯独立供电的小型电子设备、便携检测仪器、手持DIY数码装置的供电舱安装需求，日常在小型手持测温设备、便携照明模组、低功耗物联网传感终端、自制便携充电装置里都能见到这类结构的应用，相比多联排电池座，单节结构的空间占用更灵活，不需要迁就多电芯排布的固定孔位，在紧凑设备内部的布局自由度更高。从功能特性来看，这款电池座采用卧式平躺安装的结构形式，电芯装入后整体高度更低，不会像立式电池座那样在设备内部形成过高的凸起，对设备内部的垂直空间要求更小，很适合厚度受限的扁平类便携设备。接触端采用弹性金属触片设计，装入电芯时靠触片的预紧弹力顶住电芯正负极，既可以保证电芯和触点的可靠接触，避免设备晃动、跌落时出现接触断电的问题，也能抵消电芯本身的尺寸公差，不会因为电芯长度的微小偏差出现装不进去或者接触松动的情况。非接触端做了带弧度的限位挡边，刚好贴合18650圆柱电芯的侧壁弧度，电芯装入后不会出现径向的窜动，不需要额外加胶或者辅助固定件就能把电芯限制在仓内。

　　设计思路上，这款结构没有做多余的冗余设计，整体轮廓完全顺着18650电芯的圆柱外形做包覆，侧壁的高度刚好覆盖电芯直径的三分之二，既可以保证电芯不会从侧面滑出，又不会因为侧壁过高增加不必要的材料消耗，同时预留了足够的手指操作空间，更换电芯时可以很方便地捏住电芯侧壁取出，不会出现卡滞难抠的问题。底部的安装引脚采用直插式焊片设计，引脚长度适配常规1.6mm厚度的PCB板焊接需求，焊片上做了防脱的倒刺结构，插入PCB焊孔后过波峰焊时不会出现浮高、移位的问题，焊接后的结构强度足够承受多次更换电芯的插拔力，不会出现焊脚脱落的情况。

　　安装边界方面，这款电池座的整体长度适配18650电芯的标准长度加上两端触片的压缩行程，安装时需要在设备内部预留出略长于标准18650电芯长度的直线空间，宽度方向只需要比电芯直径大4mm左右的余量即可，不需要额外预留侧边的操作空间，垂直方向的高度只需要比电芯半径高2mm左右，完全不会占用多余的设备内部空间。两端的焊盘位置做了定位凸点，在PCB上对应位置做匹配的定位孔就可以实现快速装配定位，不需要额外做治具来固定位置，适合批量SMT或者手工焊接的生产场景。

　　另外在结构细节上，电池座的边角都做了R0.5的圆角处理，没有尖锐的飞边棱角，安装时不会划伤设备内部的导线或者其他元器件，触片的接触位置做了镀镍处理，抗氧化能力更强，长期使用不会因为触点氧化出现接触电阻变大、供电不稳的问题。侧壁上做了轻微的减胶槽设计，既可以减少注塑成型时的缩痕问题，也能在一定程度上增加侧壁的弹性，装入电芯时可以有微小的形变余量，不会因为尺寸公差导致电芯卡入过紧。实际使用中，这类单节电池座经常被用在需要独立更换单节电芯的设备里，相比焊接式的电芯连接方式，用这种电池座的设备更换电芯不需要焊接操作，普通用户就可以自行完成电池更换，降低了设备的后期维护成本，也避免了焊接时高温损伤电芯的风险。在做结构选型时，需要注意这款电池座的触片弹力参数，常规状态下触片的预紧力在5N左右，既可以保证接触可靠，又不会因为弹力过大导致电芯装入时阻力过大，同时触片的导通电流可以满足常规3A以内的放电需求，适配绝大多数低功耗便携设备的供电要求，不需要额外做触点的载流加强。
