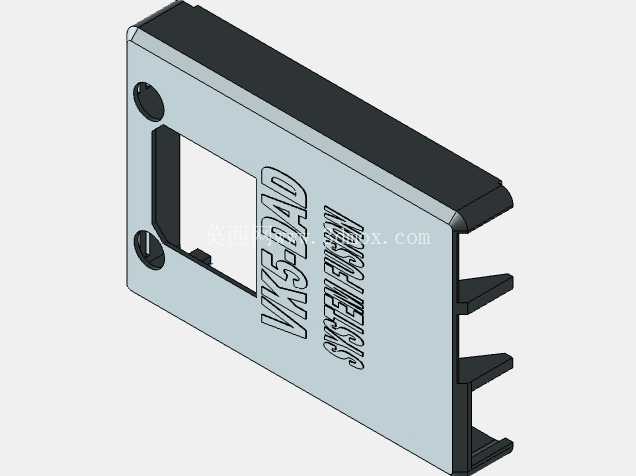

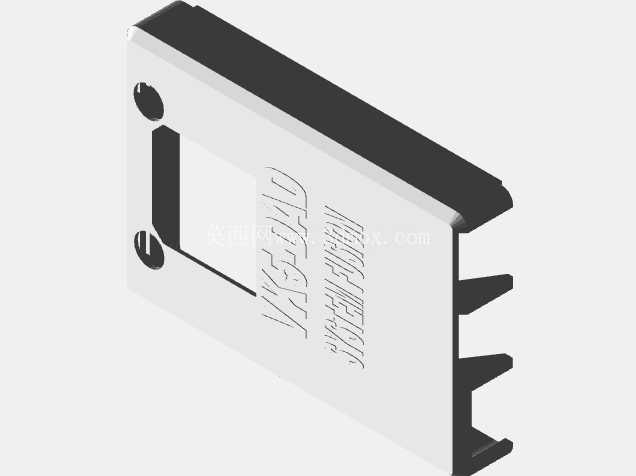

业余无线电Pi设备MMDVM顶盖结构件

　　在业余无线电通讯领域，MMDVM作为多模式数字语音调制解调的核心载体，常与树莓派这类嵌入式Pi设备搭配搭建小型数字中继节点，这类节点大多部署在桌面、车载或者户外小型机柜内，日常使用中容易受到灰尘侵入、外力磕碰、接线拉扯的影响，配套的顶盖结构件是保障节点长期稳定运行的关键防护部件。这款顶盖的设计完全围绕MMDVM与Pi设备叠装后的实际使用场景展开，首先考虑到业余无线电爱好者DIY组装的操作习惯，顶盖采用了卡扣加定位孔的组合安装方式，不需要额外设计复杂的快拆结构，仅靠两颗对应位置的固定螺丝就能完成与底座的锁紧，安装孔位的公差控制在0.1mm范围内，既不会因为间隙过大出现装配后晃动，也不会因为公差过紧导致爱好者3D打印或者机加工后出现装不上的问题。

　　从结构布局来看，顶盖正面预留了对应MMDVM模块显示区域的方形开窗，刚好避开模块上的状态指示灯与显示屏安装位，不会遮挡设备运行状态的观察视线，同时开窗边缘做了1mm的内收翻边，能够避免日常使用中灰尘从开窗缝隙直接落到内部电路板上，也能一定程度上减少外部电磁干扰对内部射频模块的影响。顶盖侧面设计了多道平行的散热导槽，因为Pi设备与MMDVM模块长时间处于发射接收状态时，主控芯片与射频功放会产生持续热量，导槽的方向顺着设备内部空气对流的走向，不需要额外加装风扇就能形成自然散热风道，把内部积热顺着导槽导出，避免高温导致的模块工作频率漂移、通讯丢包问题。

　　顶盖表面的标识区域做了下沉0.2mm的凹槽设计，爱好者可以根据自己的使用需求在凹槽内粘贴标识或者直接做激光雕刻，不会因为日常摩擦导致标识磨损脱落，同时凹槽的深度控制不会影响顶盖整体的结构强度，不会因为局部减薄出现受力开裂的问题。从安装边界来看，这款顶盖的外轮廓尺寸完全匹配叠装后的Pi设备与MMDVM模块的整体尺寸，边缘超出电路板的距离控制在2mm，既能够完全覆盖内部电路板与接线端子，避免接线端裸露导致的误触短路，也不会因为尺寸过大占用过多的安装空间，不管是放在桌面小型机架上，还是嵌入到车载设备舱内都能适配。

　　在结构强度设计上，顶盖的主体壁厚设置为1.5mm，安装孔位周围做了局部加厚到3mm的加强筋，能够承受日常拆装螺丝时的扭力，不会出现孔位开裂的问题，同时顶盖边缘做了R0.5的圆角处理，没有尖锐的棱角，爱好者在组装调试设备的时候不会被划伤。考虑到业余无线电爱好者经常会对设备进行改装调整，顶盖的内侧预留了0.5mm的间隙余量，就算内部模块加装了小型散热片或者飞线改装，也不会出现顶盖扣合不上的问题，同时内侧对应电路板上较高元件的位置做了局部避空，不需要额外打磨就能顺利装配。这款顶盖没有多余的冗余结构，所有的造型设计都服务于实际使用需求，既满足了防护、散热、观察、安装的核心功能，也兼顾了DIY爱好者的组装改装便利性，适配业余无线电场景下小型数字中继节点的长期使用需求，不管是个人DIY制作还是小批量加工生产都能直接使用对应的三维结构进行生产，不需要再做额外的结构调整。
