迪兰RX5600XT红魔显卡定制3D打印风扇护罩

这款风扇护罩针对迪兰恒进RX 5600 XT Red Devil显卡的散热需求设计，主要应用于二手显卡缺失原厂塑料护罩后的替换场景，尤其适配经历过长期高负载运行、原厂护罩遗失或损坏的显卡，解决裸露风扇易受外物触碰、线缆剐蹭扇叶的安全隐患，同时兼顾散热风道的规整性，避免气流无序散逸影响散热效率。

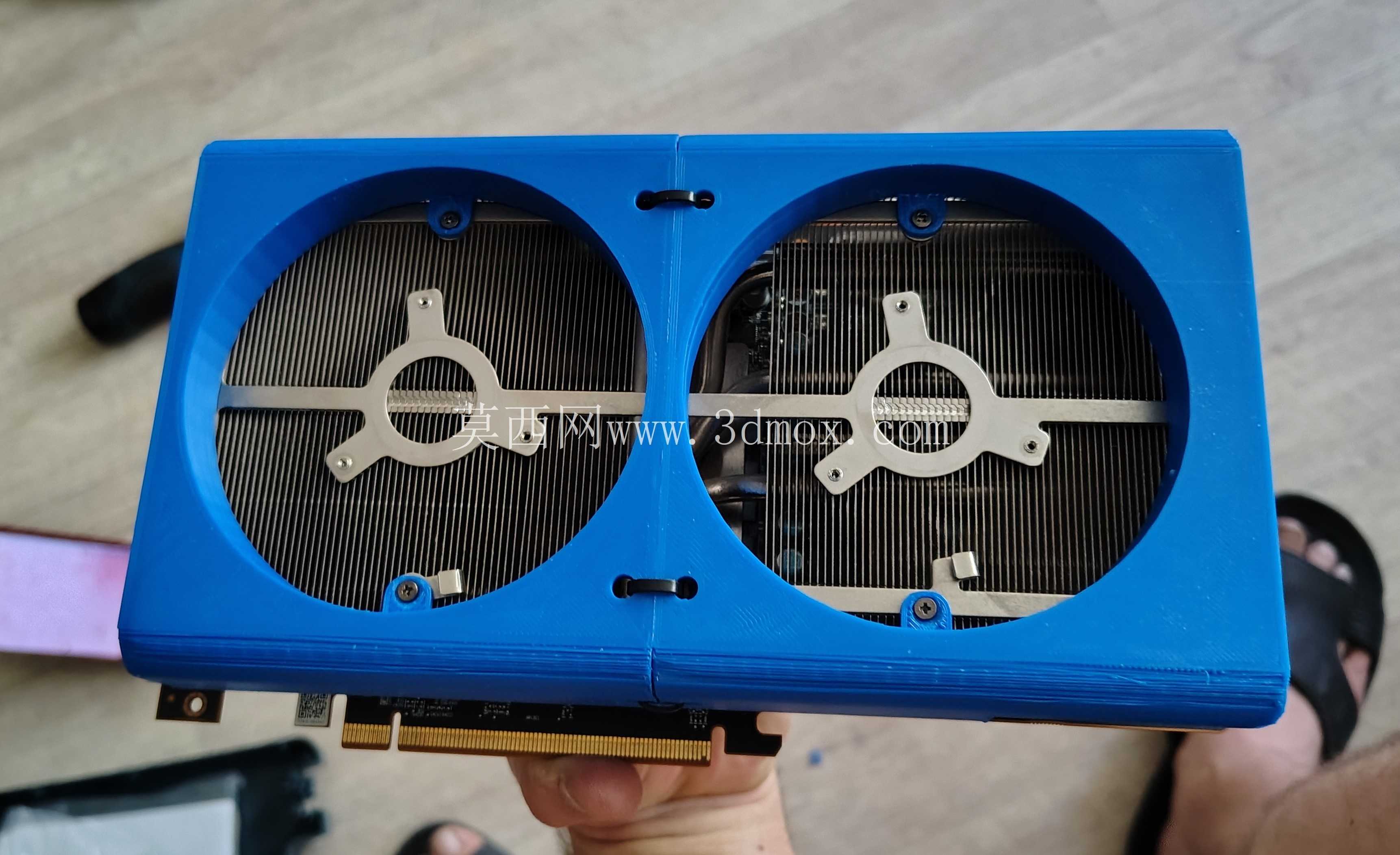

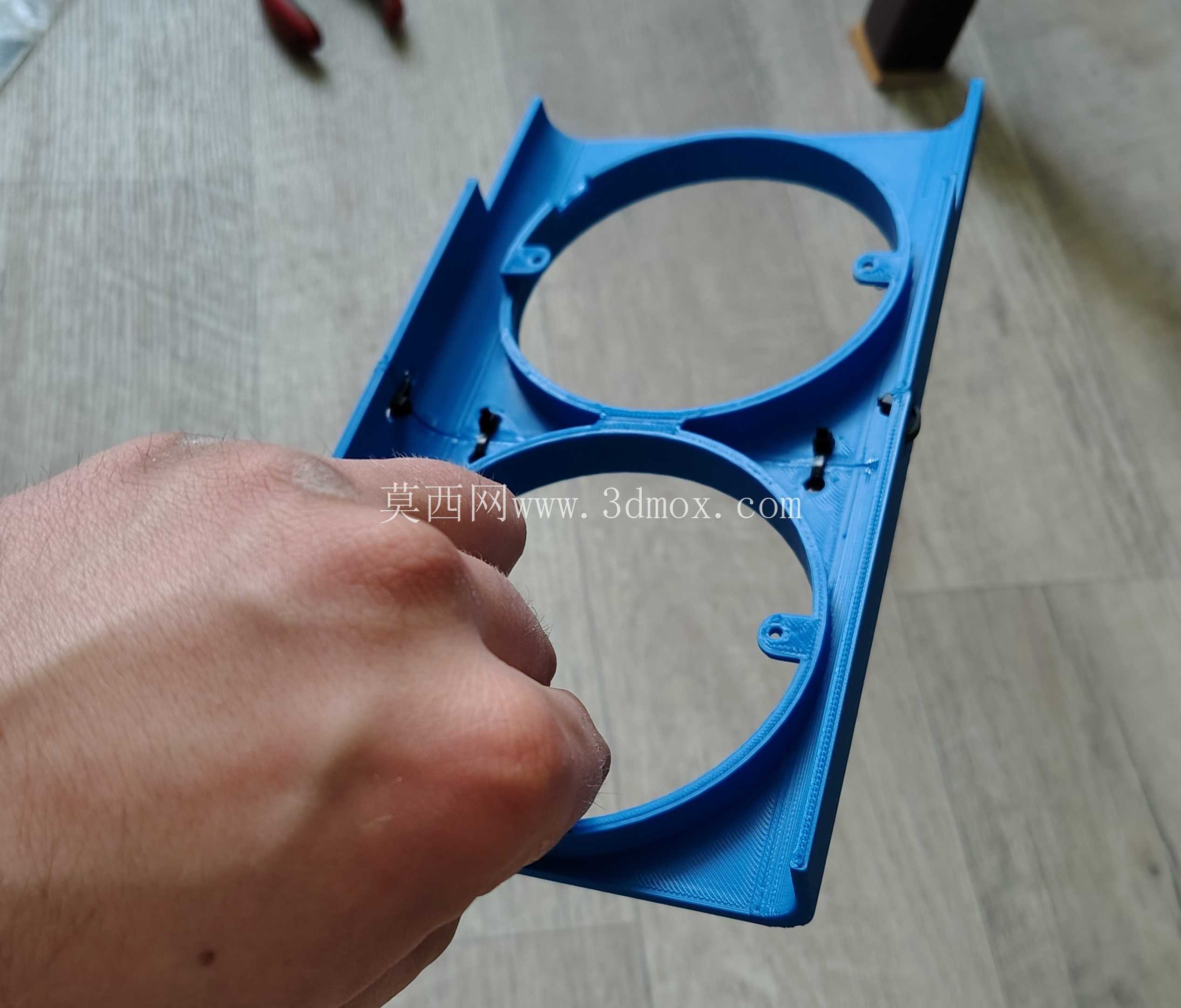

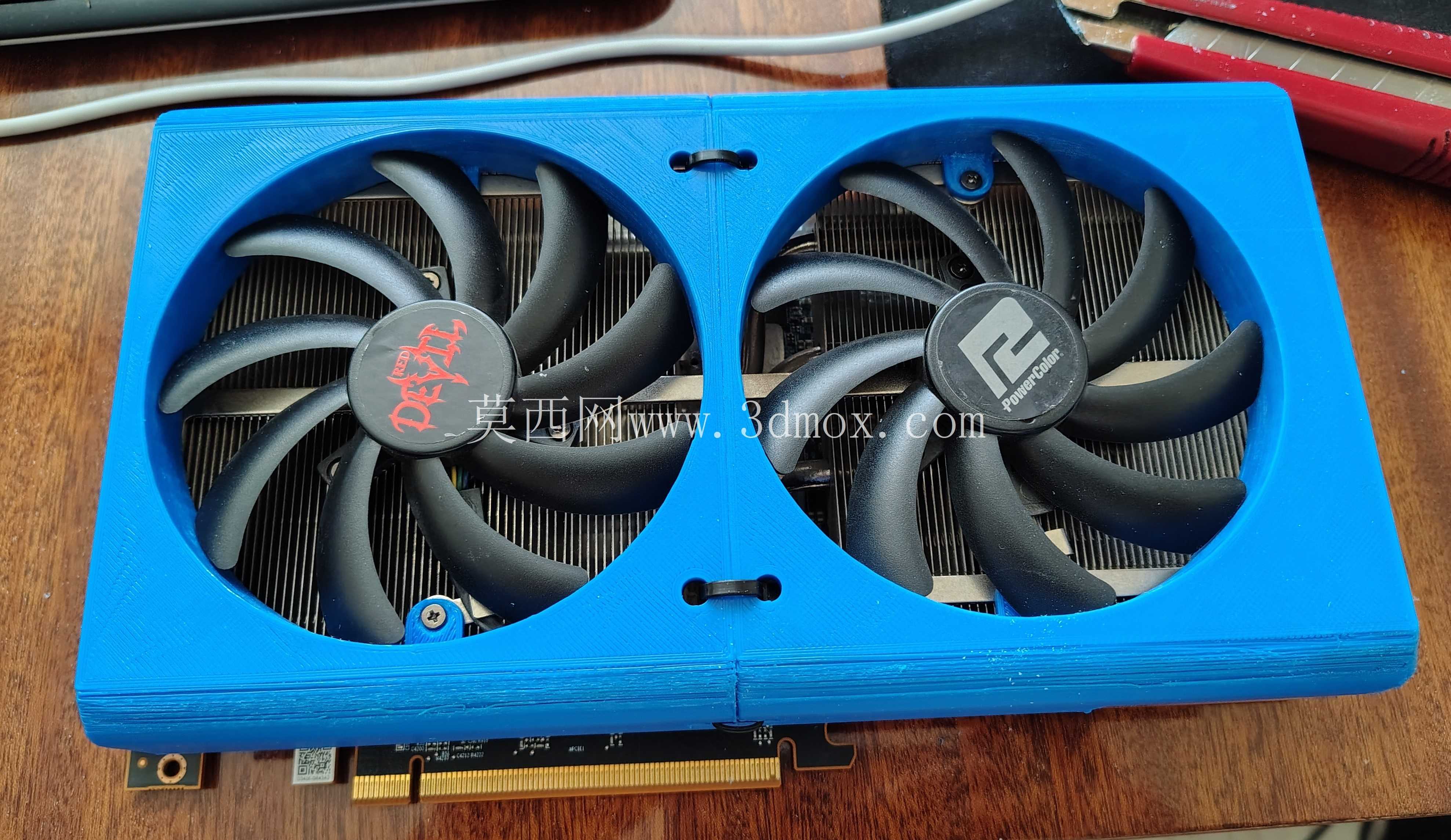

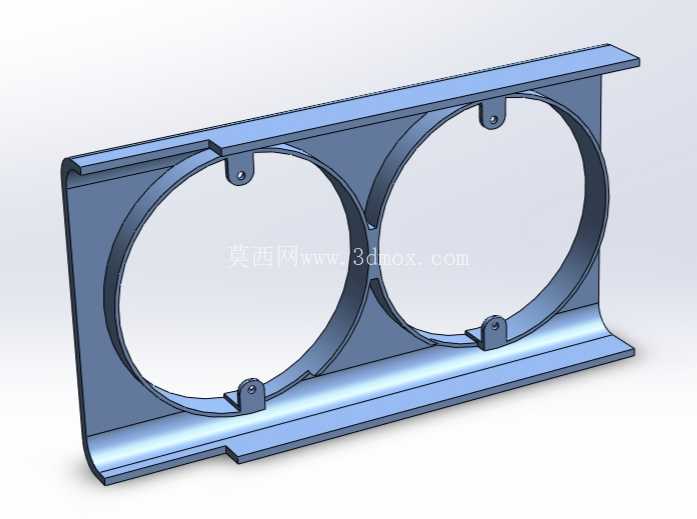

从功能特性来看，护罩采用双风扇位的一体化布局，完全匹配显卡原厂双90mm规格风扇的安装孔位，边缘做了贴合显卡PCB板型的轮廓处理，不会遮挡显卡金手指、供电接口以及显示输出接口的正常使用。护罩表面做了均匀的格栅镂空设计，镂空占比控制在65%左右，既保证足够的进风面积，不会因为护罩遮挡增加风阻导致散热效能下降，又能形成有效的物理防护，阻挡直径大于5mm的异物接触高速旋转的扇叶，避免扇叶打损或者异物卷入造成的显卡故障。

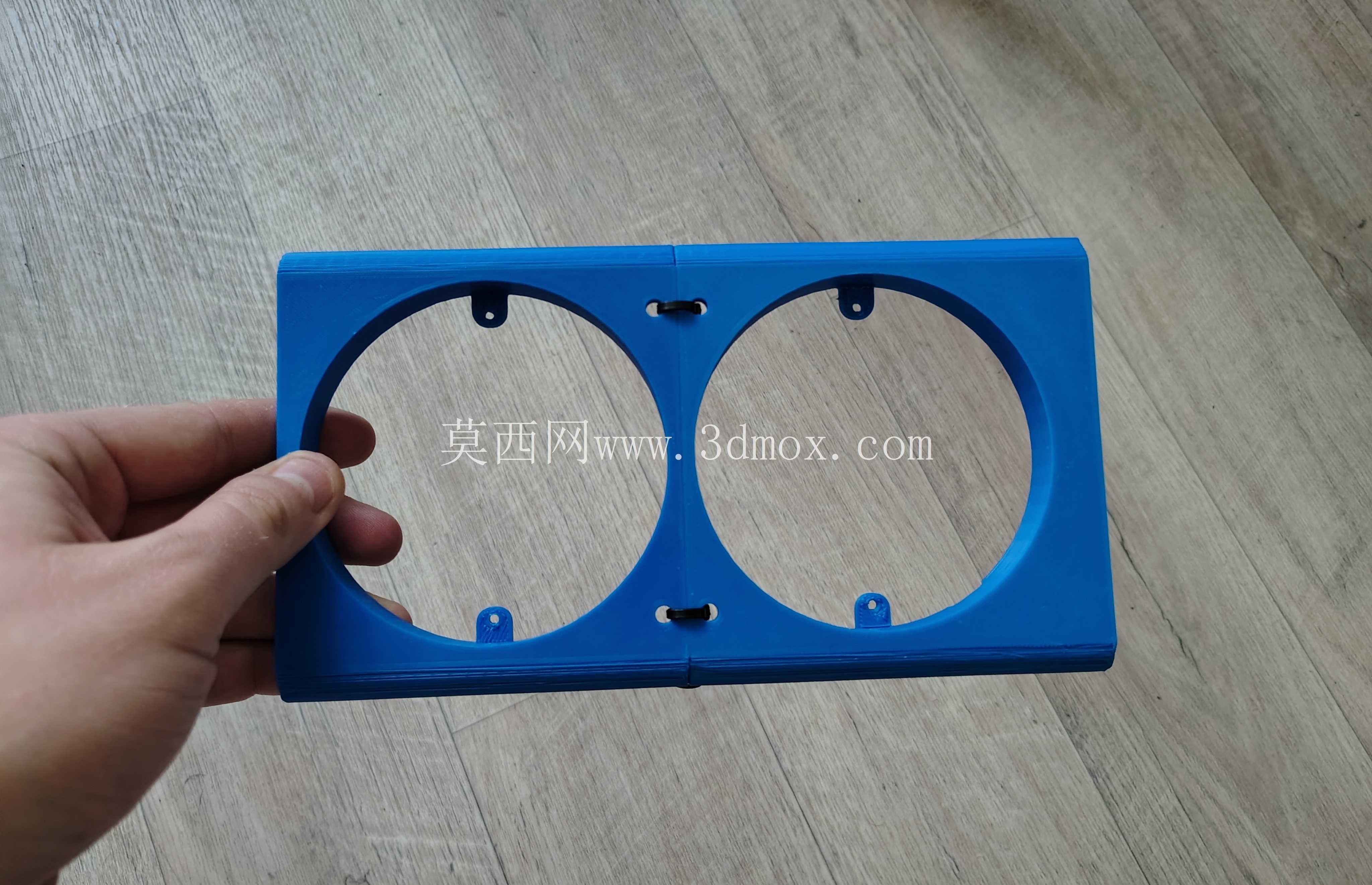

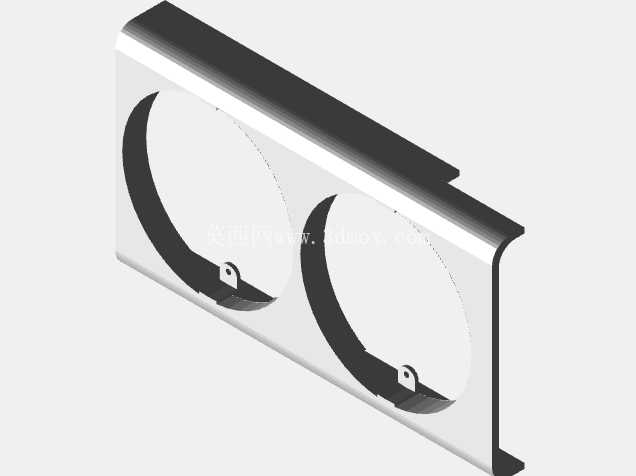

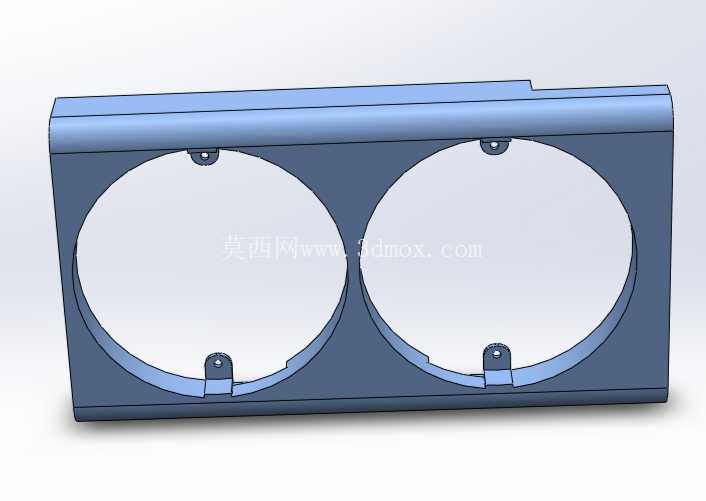

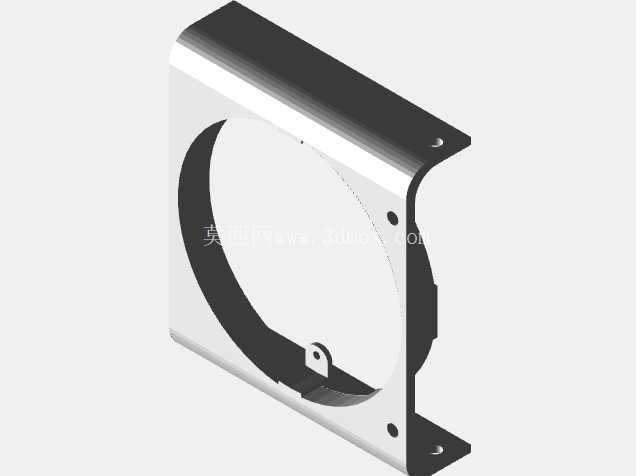

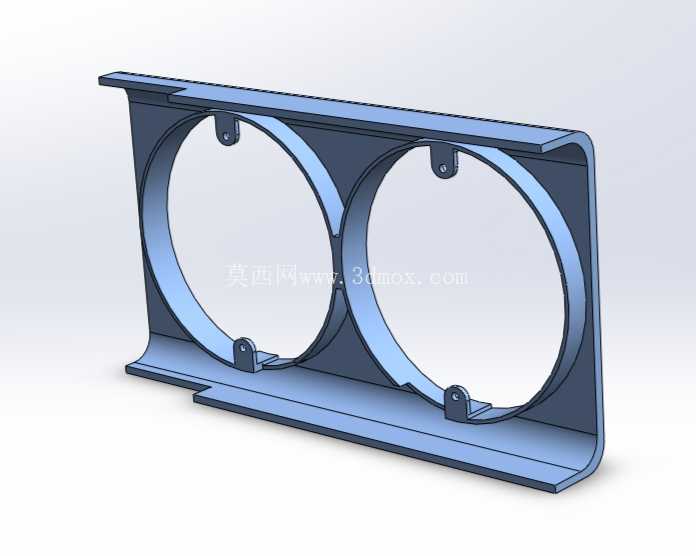

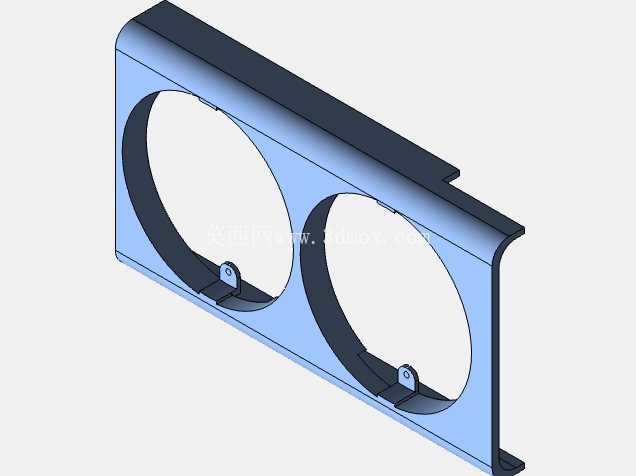

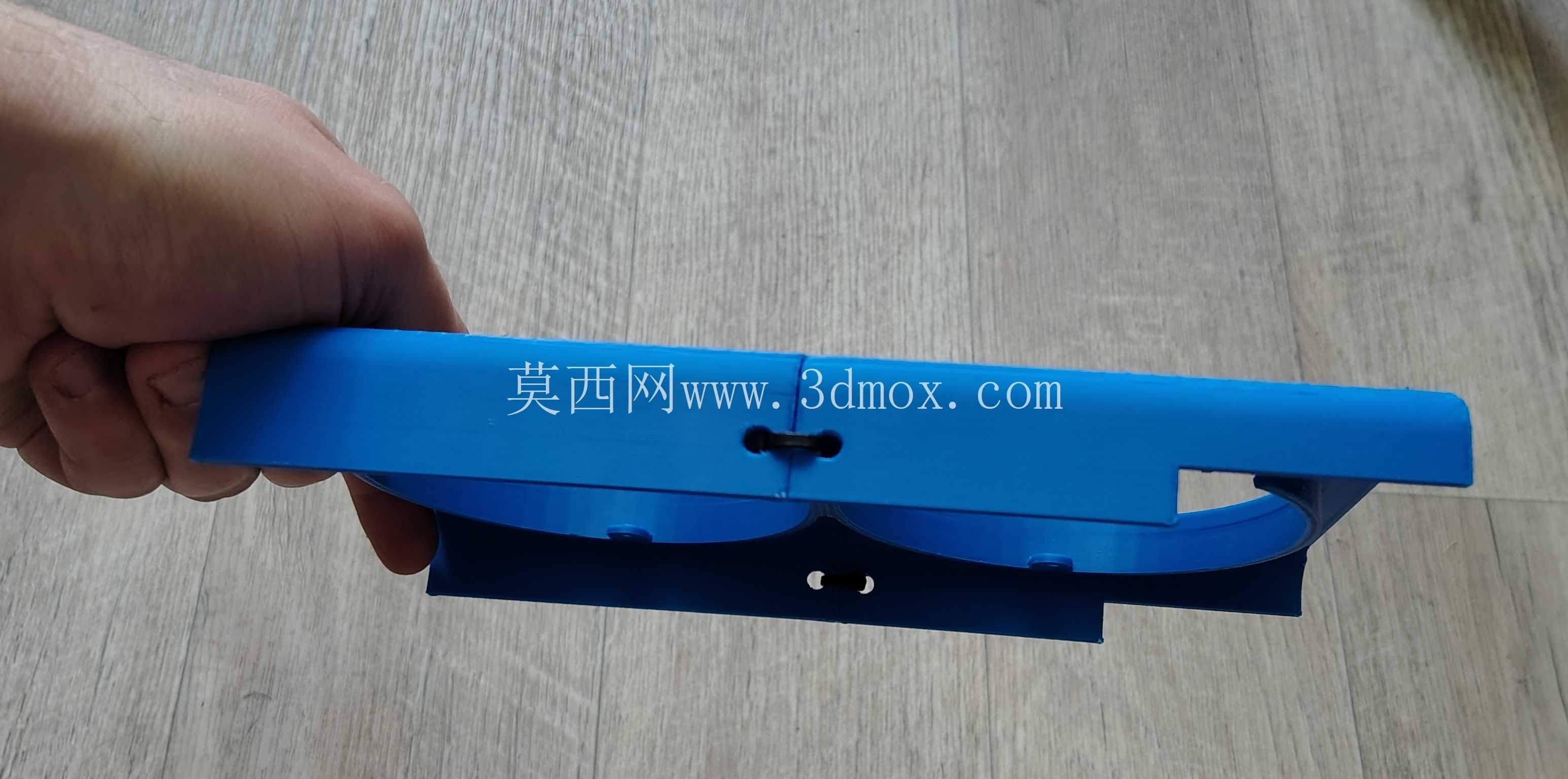

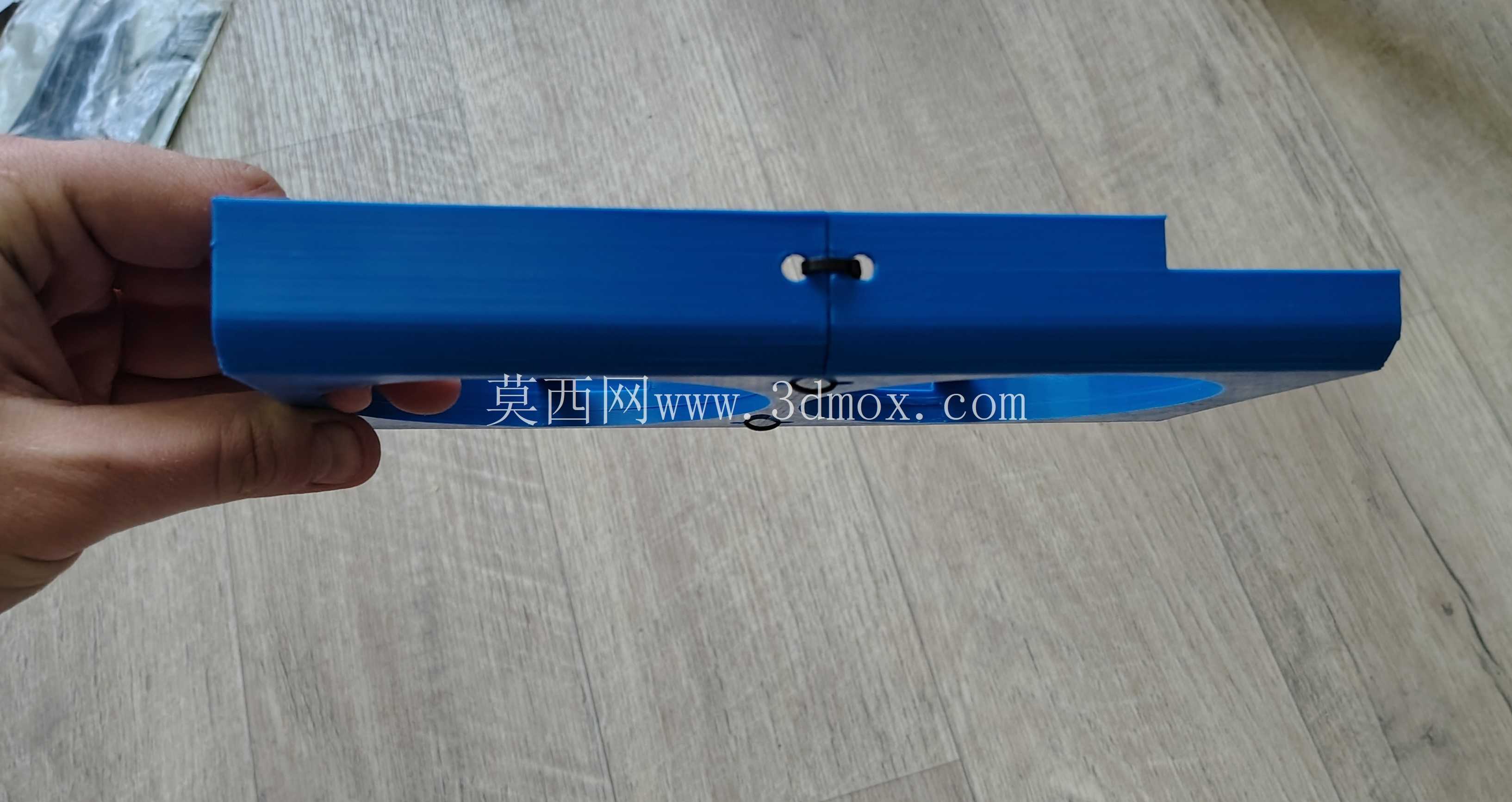

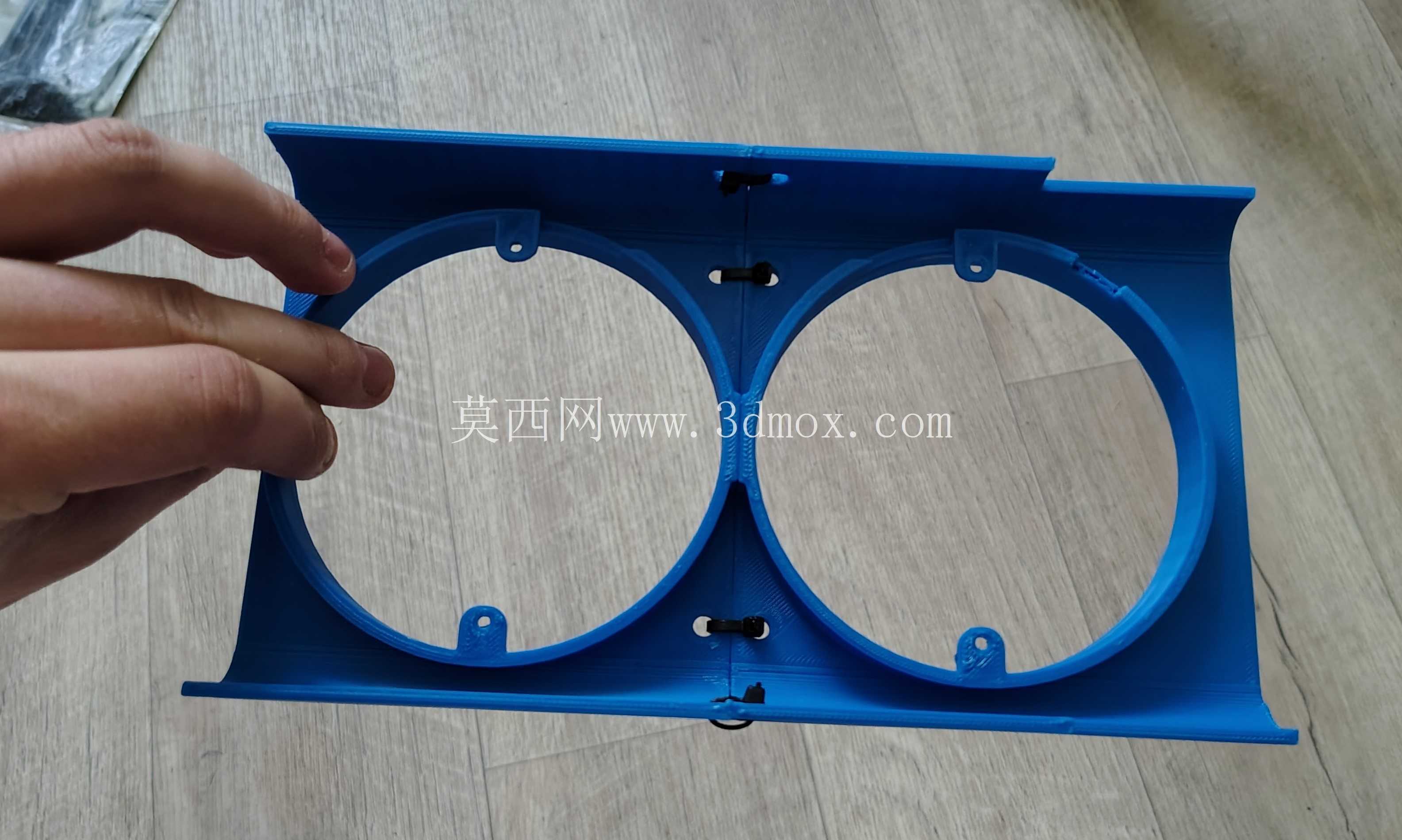

设计过程中充分考虑了3D打印的工艺特性，提供了两种结构版本：一种是整体式的220mm宽度一体化护罩，适合打印成型尺寸足够的FDM设备一次性打印成型，减少装配步骤，整体结构强度更高；另一种是左右分体式结构，将护罩拆分为两个独立的单风扇护罩单元，适配成型尺寸较小的桌面级3D打印机，两个分体单元对接处设计了定位卡扣结构，装配后可以紧密贴合，不会出现错位或者缝隙过大的问题。材料选择上适配ABS耗材的打印特性，结构壁厚设置为2.5mm，既保证足够的结构强度，安装时不会因为轻微受力发生形变，又不会因为壁厚过大增加打印耗时与材料消耗。考虑到ABS打印的收缩特性，设计时特意将风扇安装座的孔径比原厂风扇的固定柱尺寸放大了0.3-0.4mm，抵消打印冷却过程中的收缩量，避免安装时出现孔位错位、无法装配的问题，同时预留了微小的调整间隙，安装时可以根据实际打印误差微调护罩位置，保证护罩与扇叶之间留有均匀的2mm间隙，不会出现扇叶剐蹭护罩产生异响的问题。

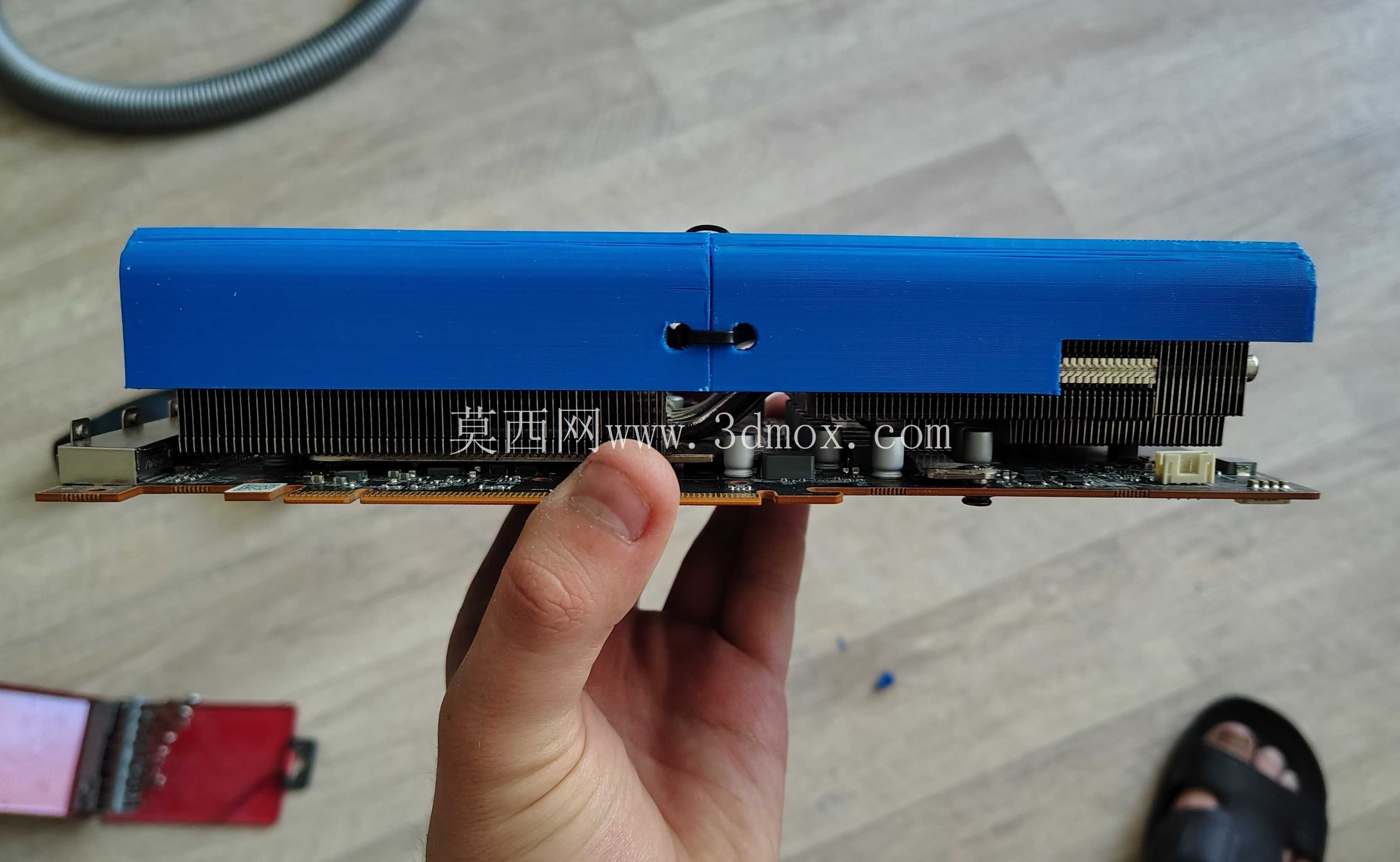

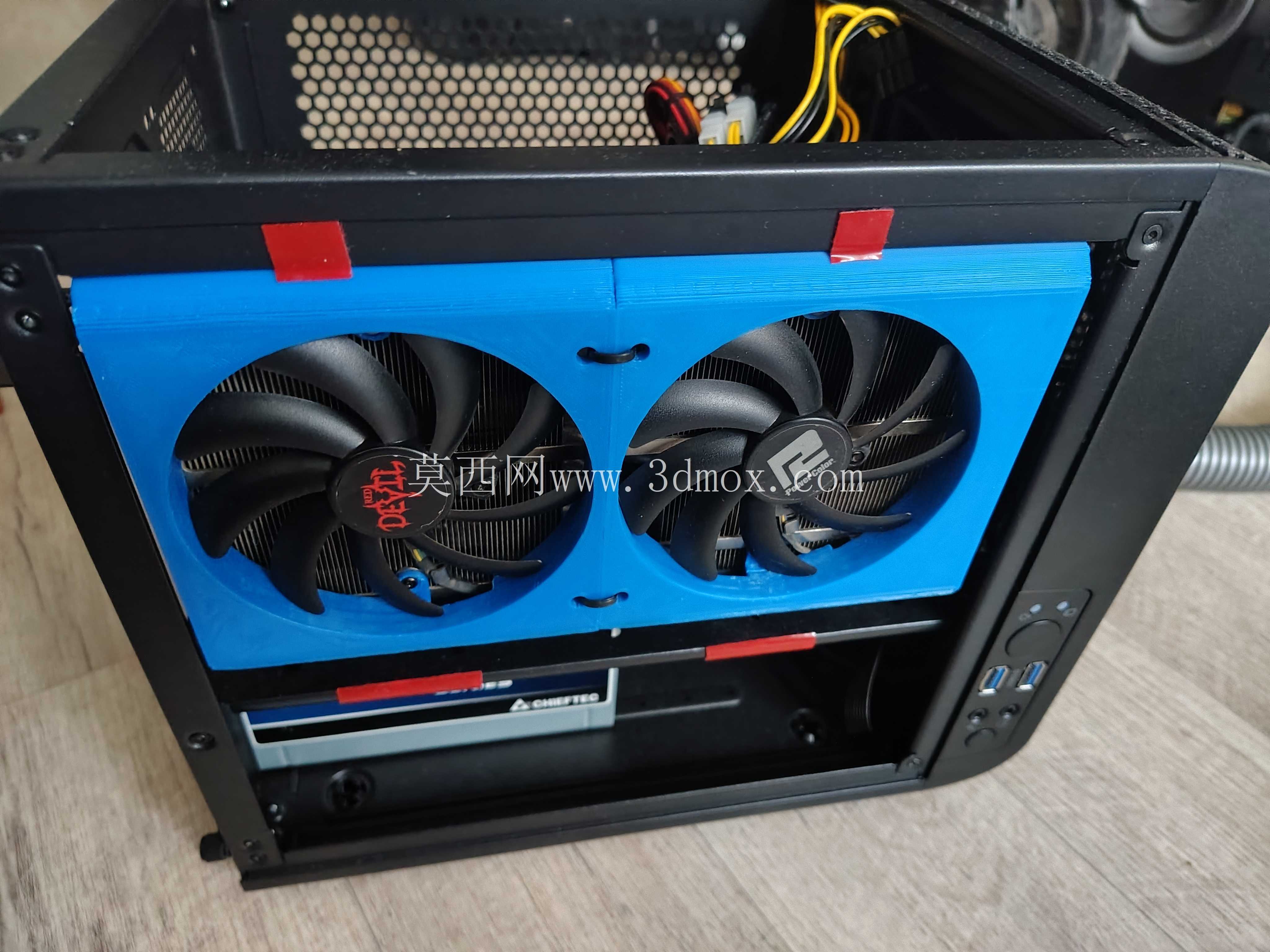

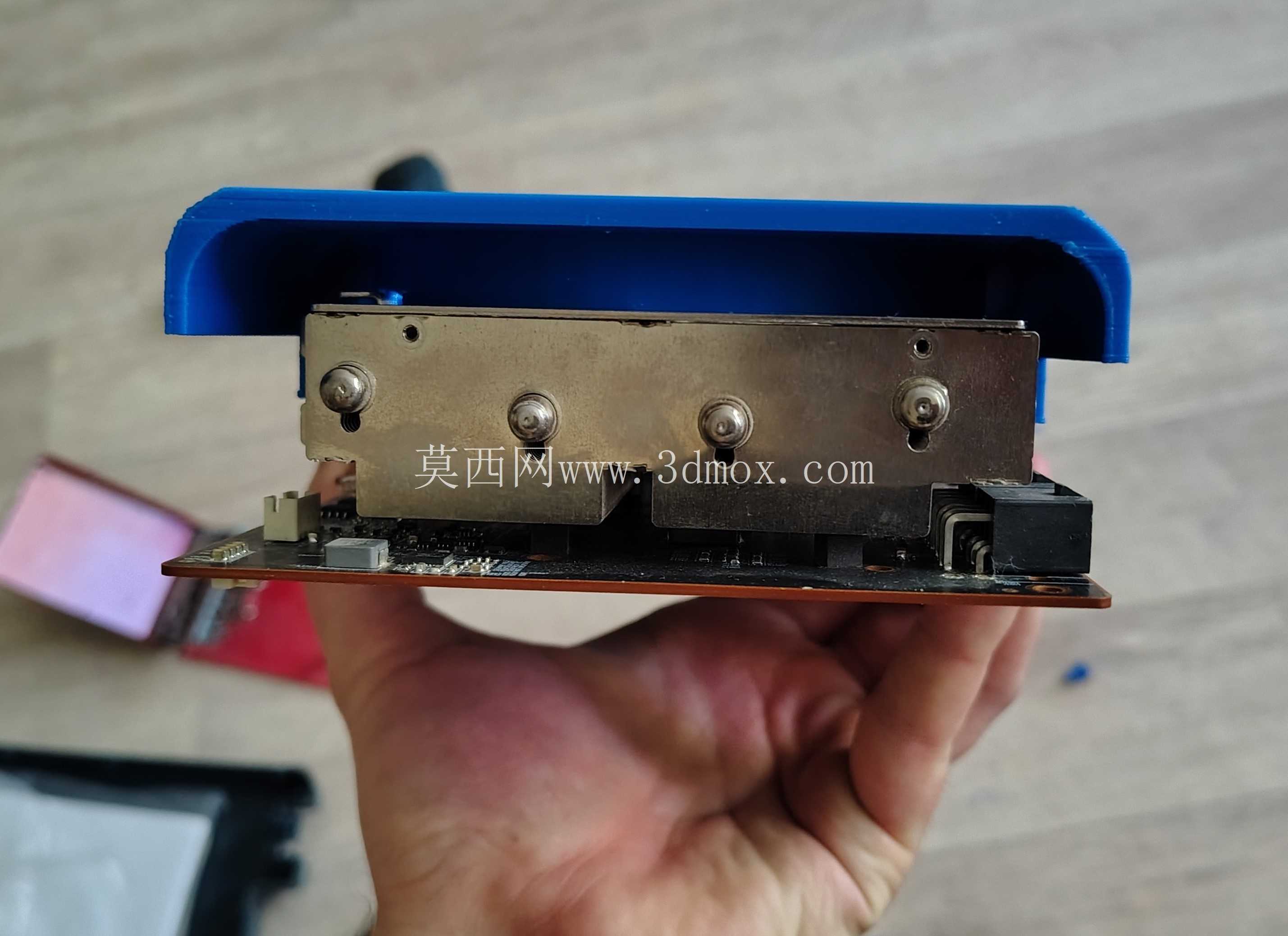

安装边界方面，护罩整体厚度控制在12mm，安装后不会超出显卡原有散热模组的总厚度，不会影响机箱内显卡的安装空间，兼容标准ATX、MATX机箱的显卡安装位，不会与机箱侧板、硬盘架等部件发生干涉。护罩表面没有多余的突出结构，不会影响显卡周边的PCIe设备安装，相邻PCIe插槽的扩展卡可以正常插拔使用。针对显卡运行时的温度特性，选择ABS材料而非PLA的核心原因是显卡满负载运行时散热鳍片周边温度可以达到75℃左右，PLA材料在该温度下会发生软化形变，长期使用会出现护罩变形、剐蹭扇叶的问题，而ABS材料的热变形温度更高，可以长期在80℃的环境下保持结构稳定，不会出现形变失效的问题。

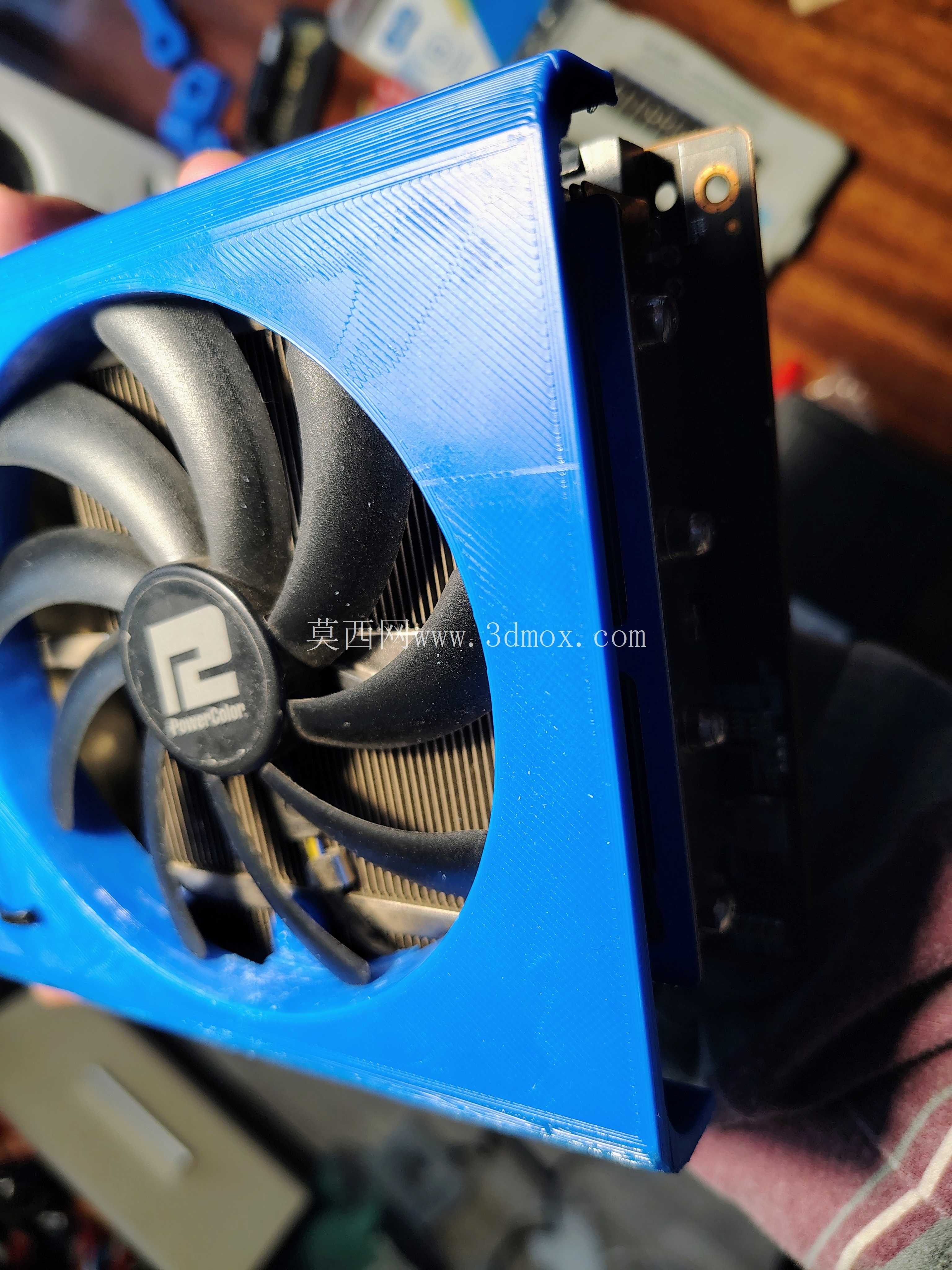

在风道优化层面，护罩的格栅条采用了顺向扇叶旋转方向的倾斜设计，可以对进风气流起到一定的导流作用，让气流更集中地吹向散热鳍片的核心区域，减少边缘气流的无效散逸，相比无护罩的裸露风扇状态，可以在相同风扇转速下让核心温度降低2-3℃，同时一定程度上梳理气流，减少气流乱流产生的风噪。护罩的四个角位都做了R3的圆角处理，避免安装时尖锐边角划伤手部或者板卡上的电子元件，边缘做了0.5mm的倒角，去除打印后的层纹毛刺，提升装配时的手感。分体式版本的对接位置设计了隐藏式的卡扣，装配后卡扣位于护罩内侧，不会影响外表面的整洁度，卡扣的配合间隙设置为0.2mm，既可以轻松卡合，又不会出现松脱晃动的问题，不需要额外使用胶水或者螺丝固定，拆装都很方便。
