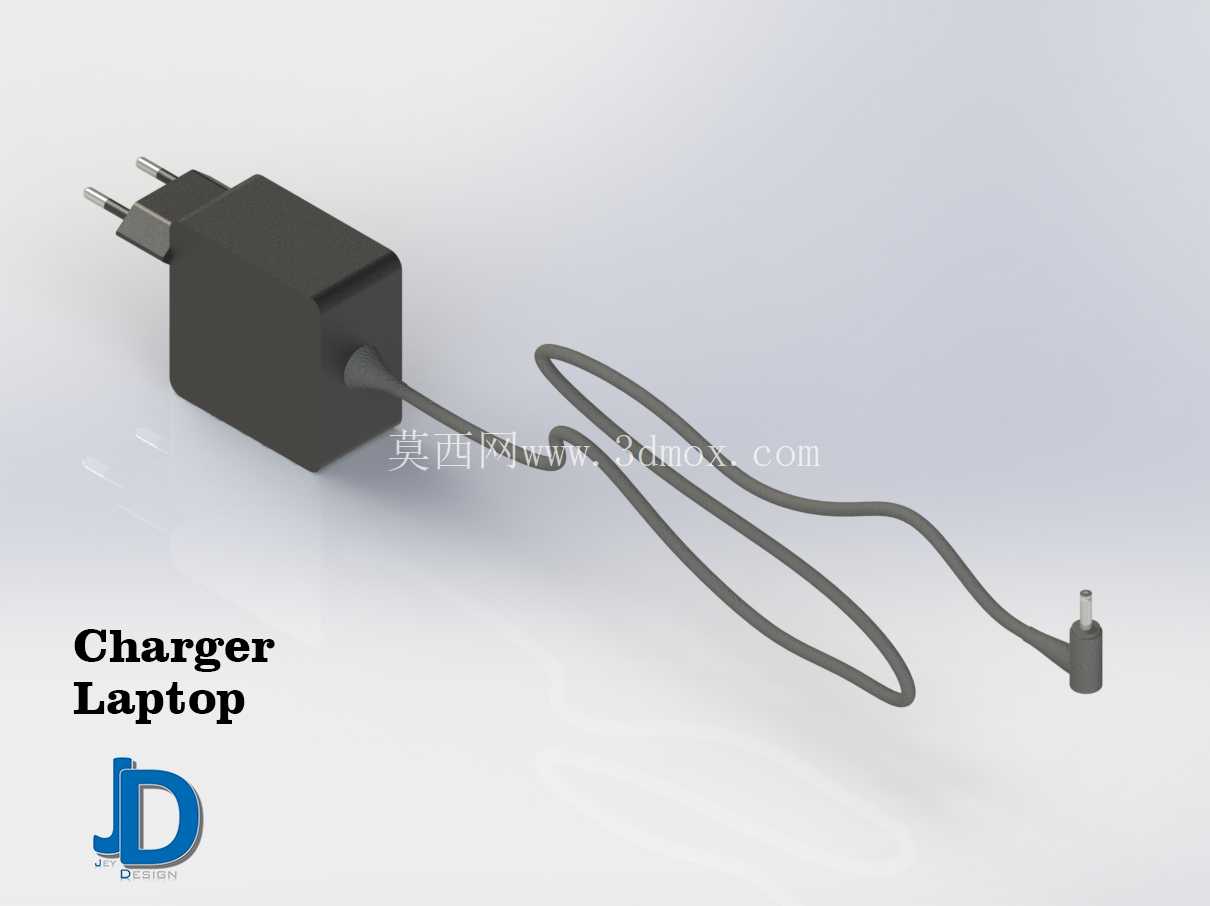

笔记本电脑电源适配器带线结构设计

日常做消费电子结构配套设计时，笔记本电源适配器是绕不开的常用组件，这套带输出线的适配器结构，在做整机配套、测试治具搭建、周边配件适配时都能直接作为参考基准。先从实际应用场景说，这类适配器主要承担市电转换降压的功能，给笔记本提供稳定的低压直流供电，除了常规的桌面办公场景配套，在工业移动工位的笔记本测试台、户外便携工作站的供电配套、教学机房的设备供电改造里，也经常需要参考这类成熟适配器的结构尺寸做安装位预留。

从功能特性来看，插脚端采用欧规双圆柱插脚结构，适配对应地区的市电插座，插脚与壳体的配合做了限位台阶，避免插脚受插拔力出现松动偏移；壳体采用一体式超声焊接结构，接缝位置做了止口设计，既可以提升壳体的连接强度，也能阻挡日常使用中的泼溅液体、灰尘进入内部电路区域。输出线采用柔性PVC外被，线身与适配器壳体的连接位置做了应力释放锥台结构，这个结构是实际使用中很关键的设计点——日常插拔、挪动笔记本时，线身根部会反复承受弯折力，锥台结构可以逐步分散弯折应力，避免线芯在根部位置出现断裂，延长线材的使用寿命；输出端的DC插头做了台阶限位，插入笔记本供电接口后可以保证接触深度一致，避免出现接触不良、供电断续的问题。

设计思路上，整体壳体采用方正切角造型，没有多余的曲面凸起，一方面是方便注塑模具的加工制造，减少模具抽芯的复杂结构，提升量产时的良品率；另一方面方正造型在桌面摆放、收纳进电脑包时都能更节省空间，不会因为异形凸起刮蹭包内其他物品。壳体表面做细磨砂纹理处理，既可以避免日常使用留下明显指纹，也能提升手持插拔时的摩擦力，插拔时不需要用太大的握持力就能完成操作。内部腔体的预留空间做了分区设计，高压侧、变压区、低压输出区之间预留了安全间隙，满足安规设计的爬电距离要求，不需要额外增加过多绝缘挡片就能符合常规消费电子的安规标准。

尺寸与安装边界方面，适配器主体的长宽高比例控制在适配常规65W功率输出的区间，插脚突出壳体端面的长度符合插座插拔的安全深度要求，不会因为插脚过短导致接触面积不足发热，也不会因为插脚过长导致插入后外露过多存在磕碰风险。输出线的长度参考常规桌面使用场景做了合理设定，线身的弯曲半径做了约束，正常弯折时不会出现线芯折损的情况；DC插头的外径、内径尺寸匹配常规笔记本的供电接口规格，插头根部的限位台阶直径略大于接口外径，插入到位后台阶面会贴紧设备外壳，避免插头过度插入损坏接口内部针脚。

在做配套结构设计时，比如设计桌面理线器、电脑包内胆隔层、工位供电固定支架时，都可以参考这个模型的外形尺寸做避让空间预留：适配器主体的摆放位需要预留一定的散热间隙，不能完全密闭包裹，避免工作时热量积聚导致温度过高；线材的走线路径需要避开尖锐边角，防止线身外被被割破；插脚位置的预留空间要满足手指插拔的操作空间，不能被周边结构件挡住导致插拔困难。另外在做跌落模拟验证时，这个结构的壳体边角做了小圆弧过渡，跌落时可以分散冲击力，相比直角壳体更不容易出现开裂的情况，这些细节都是量产设计中经过多轮验证的成熟结构，做同类产品设计时可以直接参考这些结构细节，减少试错成本。
