计算机轴流式CPU冷却散热风扇结构

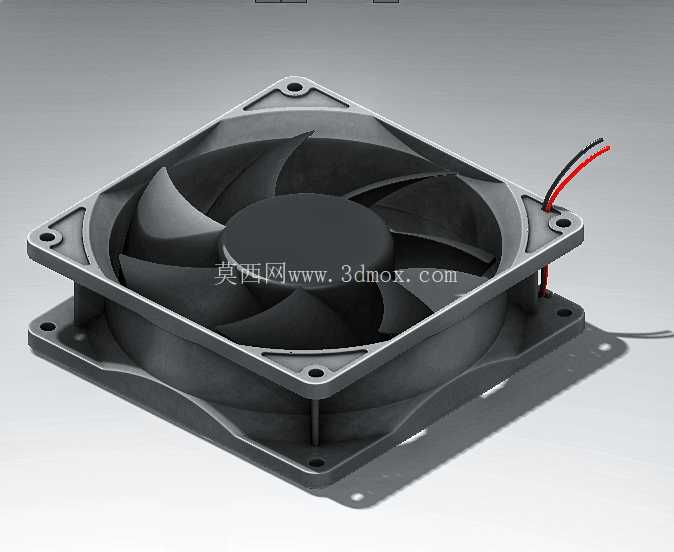

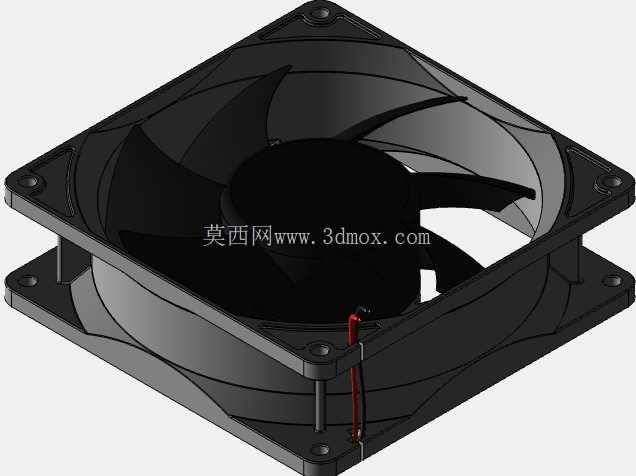

　　日常做消费电子散热结构选型时，这类标准尺寸轴流风扇是接触频次极高的部件，很多刚入行的结构工程师容易只看风量参数忽略安装边界的匹配，最后打样回来才发现干涉或者固定失效。这款方形轴流风扇的外框采用标准安装孔位布局，四个角的固定孔位做了沉台设计，既可以用自攻螺丝直接固定在散热鳍片的支架上，也能配合橡胶减震钉穿过机箱或者散热模组的安装孔，抵消扇叶转动带来的微幅振动，避免振动传导到主板或者机箱壳体产生共振噪音。从结构细节来看，扇叶的叶型做了不等距排布设计，不是均匀等分的七叶结构，这种设计的核心考量是打散扇叶转动时的气流脉动频率，避免单一频率的气流切割产生尖锐的风噪，很多低价公版风扇用等距叶型，高转速下的啸叫问题基本都源于这个设计细节的缺失。轮毂部分的中心做了内凹的轴承室结构，内部可以容纳含油轴承或者单滚珠轴承的装配位，轮毂外圈和外框的内圈之间预留了均匀的转动间隙，既不会因为间隙过大产生叶尖漏风降低风压，也不会因为间隙过小导致装配公差累积下扇叶蹭到外框内壁。外框的四个侧边做了微幅的导流倒角，进风侧的倒角可以引导周边气流更顺畅地进入扇叶做功区域，减少进风侧的涡流损失，出风侧的边框则做了平直的限位结构，方便和散热鳍片的进风面完全贴合，避免气流从贴合缝隙漏走，保证所有扇叶推动的气流都能穿过鳍片间隙带走热量。

　　实际应用场景里，这类风扇除了常规的台式机CPU散热器配套，还可以用在1U/2U服务器的机箱通风位、工业工控机的侧壁散热、小型变频器的散热风道配套，甚至桌面小型3D打印机的控制板散热改装也能用到，核心原因是它的安装尺寸属于行业通用的公模规格，替换兼容性极强。设计这类风扇结构的时候，首先要确认的是安装孔的中心距公差，通常控制在±0.1mm以内才能保证和市面上主流散热支架的孔位完全对齐，其次是扇叶的动平衡校准，每片扇叶的重量差要控制在0.01g以内，不然高转速下的振动会直接缩短轴承的使用寿命，还会带动整个散热模组产生振动。

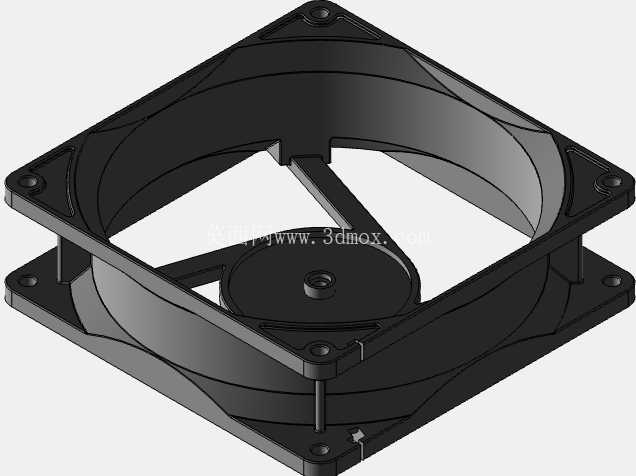

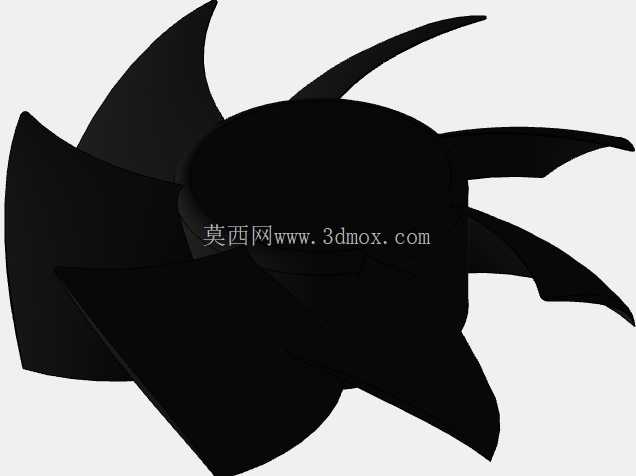

　　外框的壁厚设计也有讲究，通常进风侧的边框壁厚略薄于出风侧，既可以减轻整体重量，也能让出风侧的结构强度更高，避免安装时螺丝锁紧力过大导致外框变形挤压扇叶。扇叶的曲面设计是整个结构的核心，叶根位置的安装角更大，保证靠近轮毂的低线速度区域也能推动足够的气流，叶尖位置的安装角逐步减小，匹配叶尖更高的线速度，避免叶尖位置气流失速，这种变安装角的叶型设计能在相同转速下获得更高的风量和风压，同时降低转动噪音。外框底部的支撑筋采用了流线型截面设计，不是普通的圆柱或者方筋，减少气流穿过支撑筋时产生的风阻和尾流噪音，支撑筋的位置也避开了扇叶的出风主流区，尽量减少对气流的扰动。

　　从安装边界来看，这款风扇的整体厚度属于标准的25mm规格，适配绝大多数塔式CPU散热器和机箱风扇位，接线部分采用标准的红黑两线供电，红色为正极黑色为负极，线长预留了足够的走线空间，可以适配不同机箱的主板风扇接口位置，出线位置做了防拉扯的应力释放结构，避免安装时拉扯线材导致内部接线松脱。很多工程师在做散热仿真的时候，容易忽略风扇本身的结构阻力，直接用简化的风扇面模型代替，其实外框的支撑筋、轮毂的遮挡都会对实际出风的流场产生影响，用这个完整的三维模型做流场仿真，能获得更贴近实际的散热模拟结果，减少后期样机测试的整改次数。另外这款风扇的外框四个角做了圆角过渡，既可以避免安装时锐角划伤操作人员，也能减少安装应力集中导致的外框开裂，尤其是采用塑胶材质注塑生产的时候，圆角结构能大幅改善注塑时的熔体流动状态，减少缺胶、内应力过大的生产缺陷。
