工业级USB接口高清数码摄像装置结构

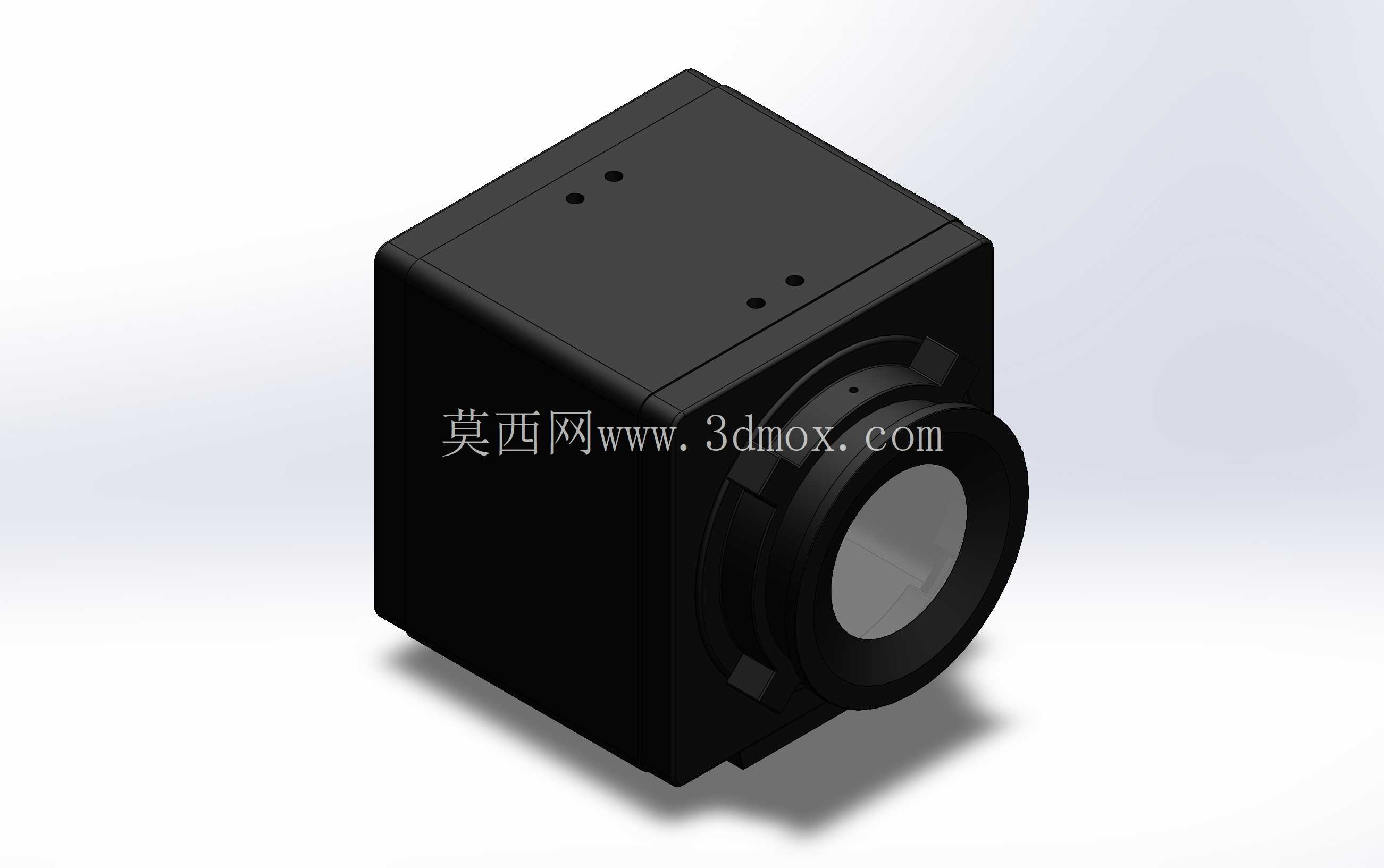

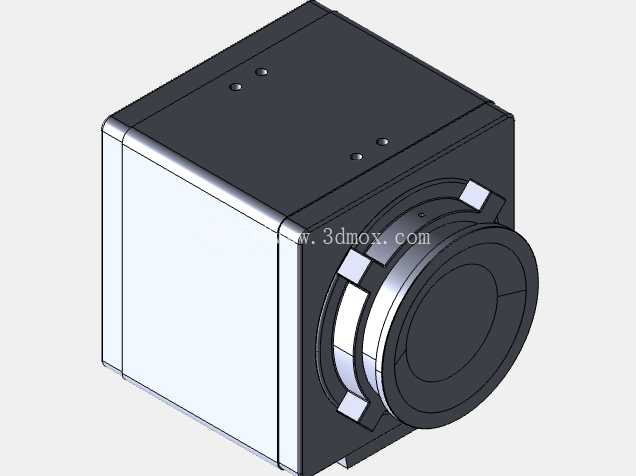

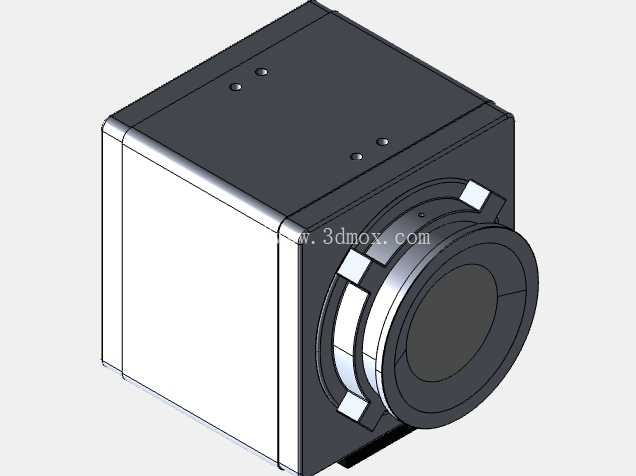

　　这款高清数码摄像装置的结构设计，最初是面向工业视觉检测工位的图像采集需求做的方案，日常做设备选型时经常碰到需要快速集成成像单元的场景，比如流水线产品外观瑕疵检测、小型零件尺寸视觉测量、工位操作过程记录这类场景，都需要体积紧凑、安装便捷、接口通用的成像模组，不需要额外搭配复杂的采集卡，能直接通过通用接口和工控机通讯，减少现场布线和调试的工作量。从结构设计思路来看，整体采用方正的立方体外壳造型，没有做多余的曲面造型，一方面是方正外壳在加工时可以直接采用型材铣削或者注塑成型，模具结构简单，量产时良率更高，另一方面方正的外形在安装固定时，不管是贴装在设备机架立面、还是通过支架吊装在工位上方，都能更好地贴合安装基准面，不需要额外做适配的弧形安装座，降低安装辅件的设计成本。外壳的边角做了小尺寸的倒角处理，避免安装调试时尖锐边角划伤操作人员，同时也能减少外壳磕碰时的应力集中，避免壳体开裂。镜头端采用标准的C/CS接口适配结构，前端的镜头接圈做了加厚设计，日常更换不同焦距的镜头时，反复拧动镜头也不会出现接口滑牙或者壳体变形的问题，接圈和主壳体之间采用止口定位，保证镜头光轴和壳体安装基准面的垂直度，避免成像出现画面倾斜、边缘虚焦的问题。

　　壳体顶面预留了两个对称的小型安装孔位，既可以用来安装固定支架，也可以作为散热辅助孔，因为这类采用USB供电的成像模组，长时间连续工作时主控芯片会产生一定热量，密闭壳体内积热会导致成像噪点增加，这两个小孔可以配合壳体内部的空气对流，把热量缓慢散出，不需要额外加装散热风扇，避免风扇震动影响成像稳定性，也能减少设备运行的噪音。接口端设置在壳体后侧，采用标准USB Type-B接口，接口位置做了下沉式设计，插上线材后接头不会突出壳体背面太多，在狭小安装空间里不会因为线材接头突出导致和其他部件发生干涉，接口周围的壳体做了加厚处理，频繁插拔线材时不会出现接口松动、焊盘脱落的问题。

　　从安装边界尺寸来看，整体立方体的边长控制在40mm量级，属于小型化成像模组，不管是安装在狭小的设备内部空间，还是搭配小型支架做桌面级视觉检测工位搭建，都不会占用太多安装位置，安装孔位的间距采用通用的工业安装孔距标准，可以直接和市面上常见的视觉支架、相机安装板适配，不需要重新打孔做定制安装板。实际使用时，这款模组可以快速组装完成，不需要复杂的调试步骤，接上USB接口就能完成供电和数据传输，支持标准的UVC协议，不需要安装专用的驱动程序，不管是搭配通用的图像采集软件，还是自行开发的视觉检测程序，都能快速调用图像数据。

　　在结构细节上，壳体的合模缝设置在侧面靠后的位置，日常使用时不会在正面看到明显的拼接缝隙，整体外观更整洁，同时合模缝处做了错位止口设计，可以阻挡日常环境中的灰尘进入壳体内部，避免灰尘落在感光芯片表面导致成像出现黑点，适合车间多尘的使用环境。镜头前端预留了滤镜安装螺纹，可以根据使用场景搭配红外截止滤镜、偏振滤镜等配件，满足不同光照环境下的成像需求，比如在有强反光的金属零件检测场景，加装偏振滤镜可以消除金属表面的反光，提升缺陷识别的准确率。壳体底部同样预留了标准的三脚架安装螺孔，既可以用工业支架固定，也可以搭配普通桌面三脚架做临时的图像采集工位搭建，适配不同的使用场景。内部的PCB板采用四角定位柱固定，和壳体之间留有微小的间隙，一方面可以起到减震作用，避免设备运行时的震动传递到PCB板导致感光芯片位置偏移，另一方面间隙可以形成空气隔热层，减少外壳温度变化对感光芯片的影响，保证成像的稳定性。
