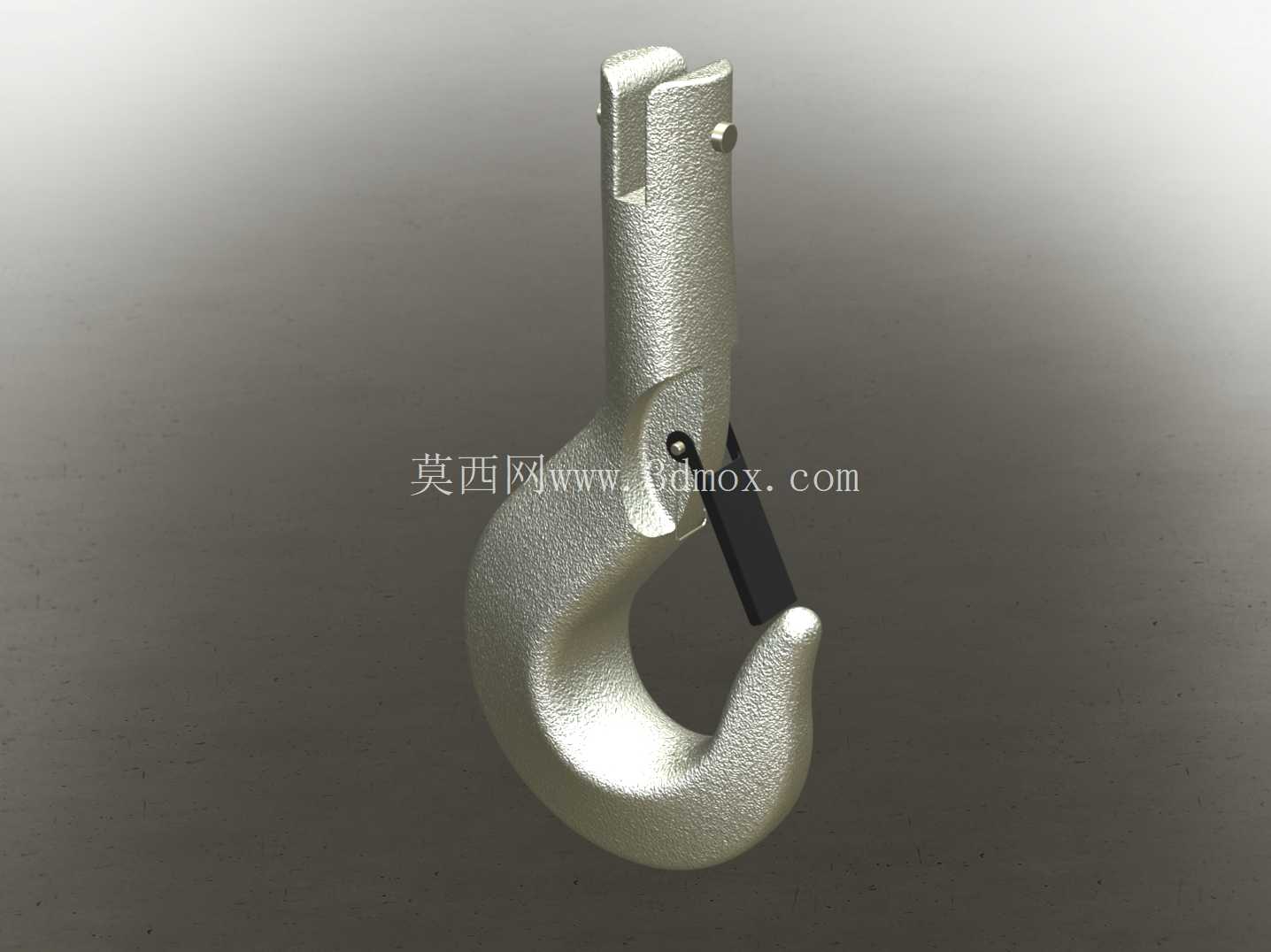

DIN15401标准重型起重U形铸钢吊钩

在车间重型工件转运、港口重型货舱装卸、大型钢结构安装这类需要大吨位载荷承载的起重作业场景里，吊钩作为起重设备和被吊载荷之间的核心传力构件，其结构可靠性直接决定作业安全边界。这款符合DIN15401标准的U形吊钩，额定工作负载极限达到3000kg，采用铸钢材质一体成型，适配绝大多数3吨级桥式起重机、门式起重机、移动式汽车吊的起重端配套使用，也可作为重型吊装带、合金起重链条的末端吊具，用于重型模具、铸锻毛坯、钢结构构件的吊装转运作业。

从结构设计逻辑来看，这款吊钩没有采用额外拼接的钩头结构，整体钩身通过精密铸造成型后做表面抛丸处理，消除铸造应力的同时让表面金属组织更致密，避免长期交变载荷下出现应力开裂。钩身的曲率半径经过严格校核，在挂入吊装带、卸扣或者链条吊环时，接触区域不会出现应力集中点，载荷可以顺着钩身的弧形轮廓均匀传递到上端的连接柄位置。上端连接柄采用带侧向销钉的U形夹结构，不需要额外加工螺纹或者焊接连接耳板，安装时只需要对准起重吊臂末端的连接孔，穿入配套的销钉并做好端部防脱限位即可完成装配，相比传统螺纹连接的吊钩，这种销接结构能避免螺纹松动带来的脱钩风险，同时安装拆卸效率更高，适合需要频繁更换吊具的作业场景。

考虑到起重作业中容易出现吊索具从钩口滑脱的风险，这款吊钩在钩口位置集成了弹簧压合式的防脱挡片，挡片采用高强度钢材加工，常态下依靠内置弹簧的预紧力贴合在钩尖位置，完全封闭钩口的开口间隙，挂入吊具时只需要向内按压挡片即可让吊索滑入钩腔，松开后挡片自动回弹复位，不需要额外的插销或者锁扣操作，不会因为作业人员疏忽忘记锁止挡片留下安全隐患。挡片的转轴位置做了耐磨衬套设计，长期反复开合也不会出现转轴磨损松旷的问题，适配高频次的起重作业需求。

从安装边界尺寸来看，这款吊钩的上端U形夹开口尺寸适配常规3吨级起重葫芦的下吊钩连接座尺寸，连接销孔的直径与同吨位级的标准起重销钉完全匹配，不需要对现有起重设备的连接端做任何改造即可直接替换安装。钩身的整体长度控制在合理范围内，不会因为钩身过长占用过多的起重有效起升高度，同时钩腔的内部净空尺寸足够容纳两根并排的20mm级起重链条，或者宽度100mm以内的扁平吊装带，挂接吊具时不会出现卡滞、挤伤吊索的问题。钩尖位置做了圆弧过渡处理，没有尖锐棱角，挂入吊环或者卸扣时不会刮伤吊具的金属表面，也不会割伤合成纤维吊装带的编织层，能有效延长配套吊索具的使用寿命。

在实际选型适配时，需要注意这款吊钩的额定工作负载是在垂直起吊工况下的标定值，如果采用双肢吊装带夹角超过90度的作业场景，需要按照载荷系数折算实际单肢承载，避免超载使用。铸钢材质的钩身具备良好的低温韧性，即使在零下20度的室外作业环境下，也不会出现低温脆断的问题，适合北方冬季室外的起重作业场景。日常检查时只需要观察钩身表面有没有出现裂纹、明显的塑性变形，以及防脱挡片的弹簧弹力是否正常，销钉端部的防脱卡簧有没有脱落即可，维护成本极低，不需要做特殊的润滑或者防锈处理，铸钢本身的防锈性能足以适应车间、港口这类常规作业环境的使用需求。

建模过程中，对钩身的铸造拔模角度做了准确还原，所有的圆角过渡都和实际铸件的工艺要求一致，防脱挡片的转轴位置、弹簧安装槽的尺寸都按照实际装配关系做了完整建模，既可以用于起重设备的配套选型参考，也可以直接导入到起重设备的整体装配模型中做干涉检查，验证吊钩在起升、回转过程中和周边结构件的安全距离是否满足设计要求。
