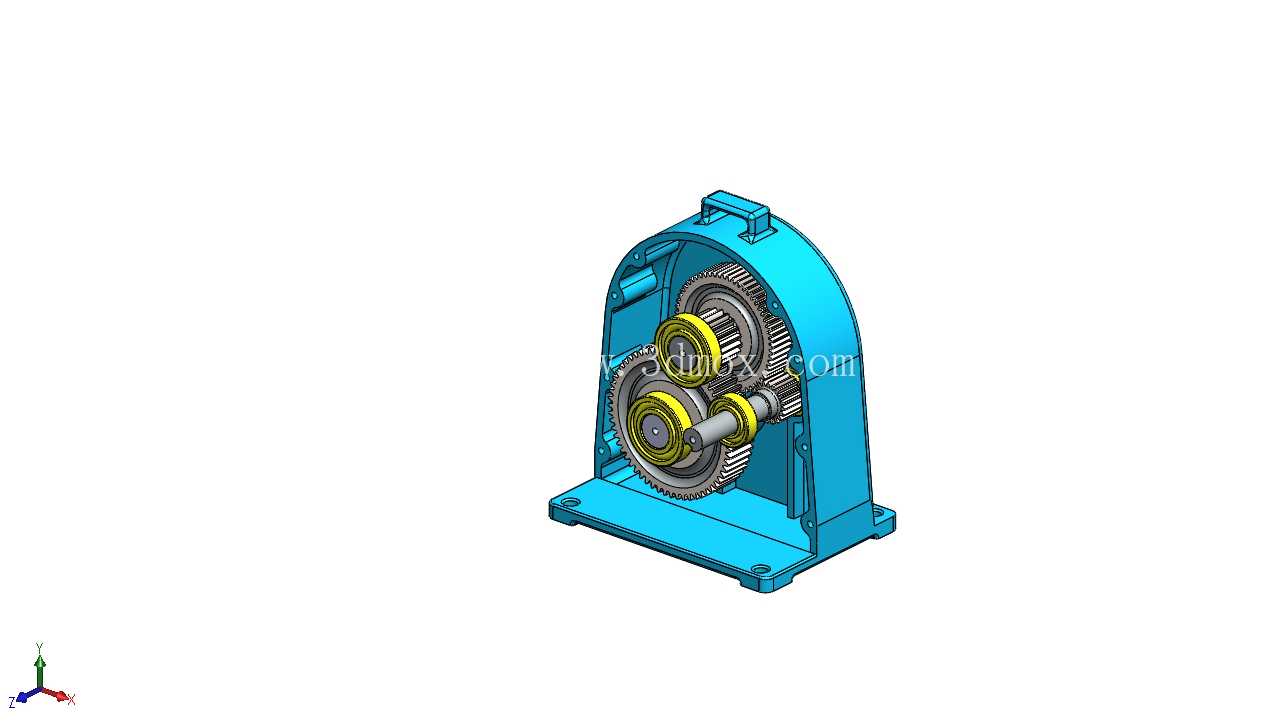

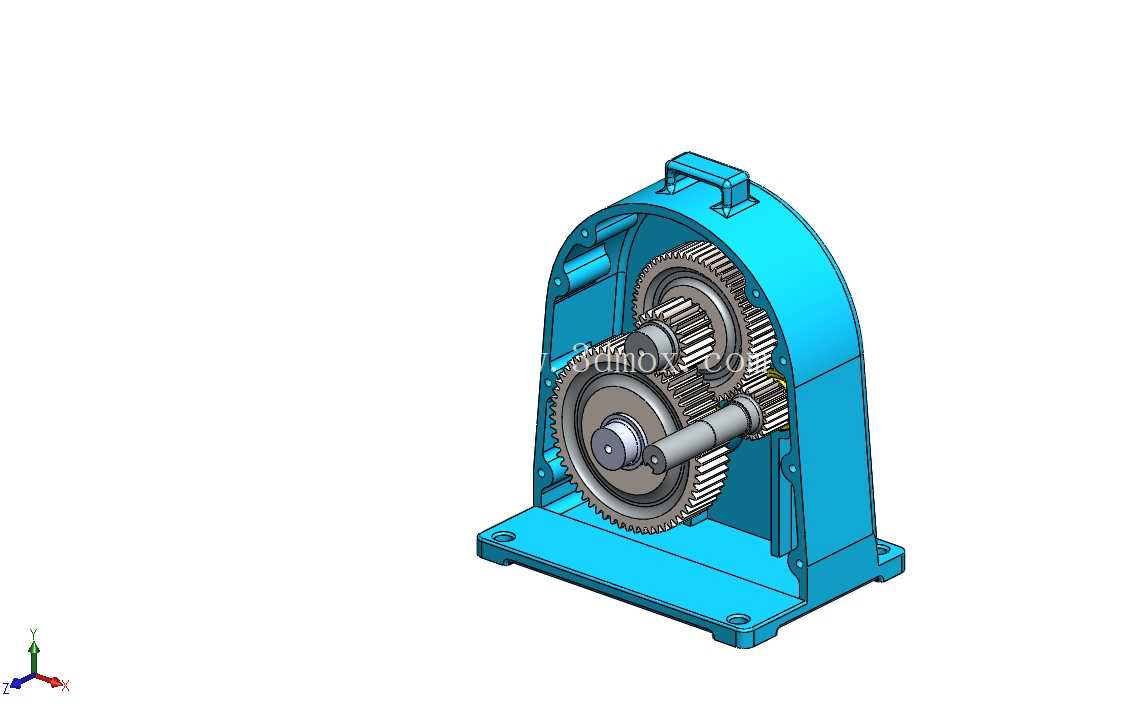

同轴式二级直齿齿轮传动箱体结构

　　这款齿轮传动结构主要面向中小功率的工业动力传输场景，常见于轻工生产线输送驱动、小型农机动力换向、通用设备减速增扭环节，可匹配常规转速的动力输入源，将原动机的高转速低扭矩输出转换为作业端需要的低转速高扭矩动力，适配需要稳定传动比、安装空间紧凑的设备布局需求。从实际使用层面看，该结构的核心功能是通过两级直齿圆柱齿轮的啮合传动，实现固定传动比的动力传递，直齿齿轮的设计选型兼顾了加工便利性与传动效率，没有斜齿带来的轴向力负担，对轴承的选型要求更宽松，后期维护更换易损件的成本更低，适合非重载、连续运行时长中等的工况。

　　设计过程中优先考虑了轴系的对中精度，输入轴、中间轴、输出轴的轴孔位置公差严格匹配GD&T形位公差要求，轴孔的同轴度、平行度公差控制在满足齿轮啮合侧隙的合理区间，避免安装后出现齿轮偏载、啮合异响、局部磨损过快的问题。轴承安装位的轴肩高度按照轴承内圈定位标准设计，既保证轴承运行时不会发生轴向窜动，也预留了后续拆卸轴承的操作空间，不会出现轴承抱死之后无法拆卸、只能破坏轴件的情况。箱体采用剖分式？

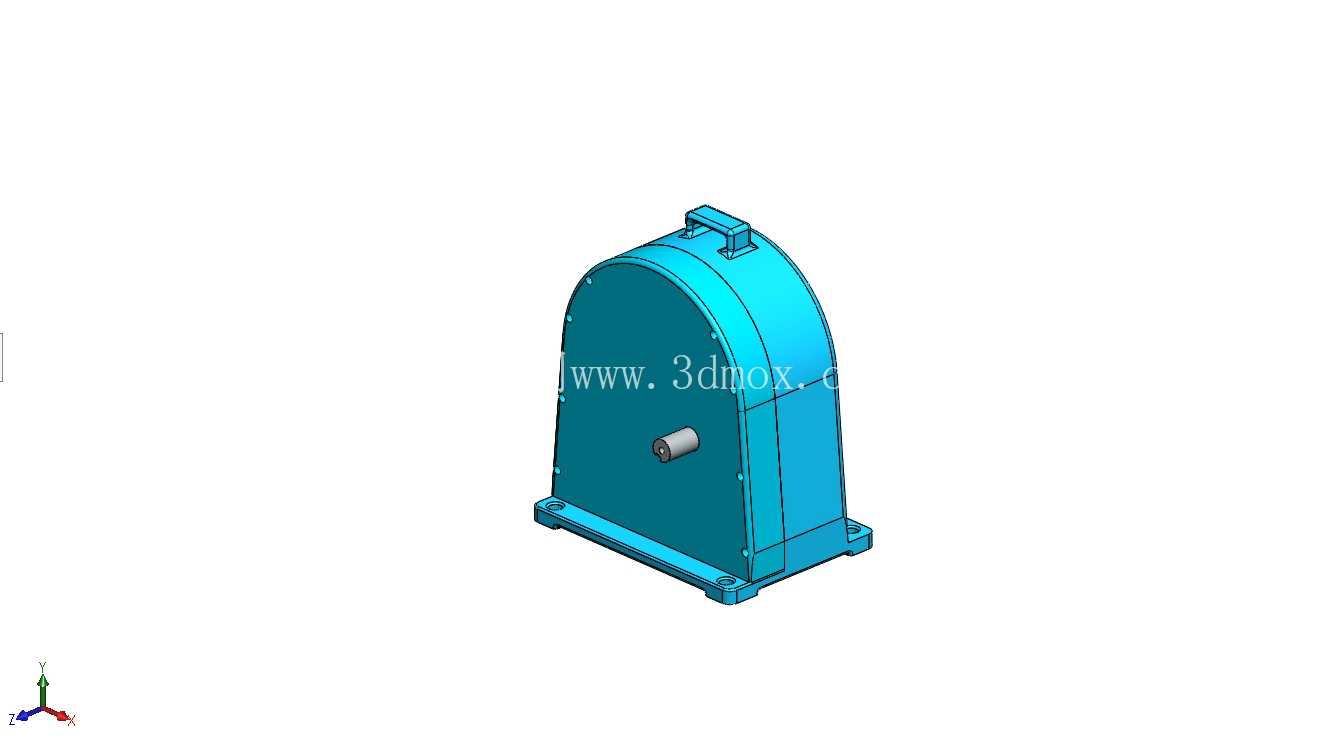

　　不，这款是一体式铸造箱体结构，安装底座带有四个固定安装孔，孔位间距按照通用安装边界设计，可直接适配多数常规设备的安装台面，不需要额外加工转接板；箱体的外壳轮廓做了圆角过渡，避免铸造应力集中，同时预留了注油、放油的结构位置（模型中已做对应结构预留），齿轮啮合腔的容积按照齿轮浸油润滑的需求设计，保证低速级齿轮能够浸入润滑油面合适深度，运行时可以带起润滑油实现齿轮与轴承的飞溅润滑，不需要额外配置强制润滑系统，简化了整体配套结构。齿轮参数的选型匹配经过运动仿真验证，各级齿轮的齿数比搭配合理，传动过程中没有运动干涉，齿轮的齿宽、模数按照传递扭矩的需求匹配，轴上的键槽位置与齿轮、轴承的定位台阶对齐，保证扭矩传递过程中轴上零件不会发生相对转动。

　　所有零件均采用参数化建模逻辑搭建，齿轮的模数、齿数、压力角，轴的各段直径、长度，箱体的轴孔间距、壁厚等参数均做了关联设置，后续如果需要调整传动比、适配不同功率的动力源，只需要修改对应参数即可快速生成新的结构方案，不需要从零开始重新建模。从安装边界来看，箱体整体的外形轮廓没有突出的不规则结构，最大外廓尺寸适配紧凑型设备的安装空间，输入轴与输出轴的轴伸长度按照标准联轴器的安装尺寸设计，可直接匹配标准规格的联轴器连接动力端与作业端，不需要额外定制轴转接件；箱体底座的安装孔做了沉台设计，固定螺栓安装后螺栓头不会突出底座平面，保证安装后箱体与安装台面完全贴合，运行时不会出现额外的振动。在结构细节上，箱体内腔做了合理的加强筋布置，既可以提升箱体的整体刚性，承受齿轮啮合时产生的径向力，也不会过度增加箱体的整体重量，兼顾了刚性与轻量化的需求；齿轮与箱体内壁之间预留了足够的间隙，避免运行时齿轮与箱体发生剐蹭，同时也给润滑油的流动留出了空间，保证润滑过程中热量可以顺利通过箱体壁散发出去，避免长时间运行后箱体内温度过高导致润滑油提前变质。
