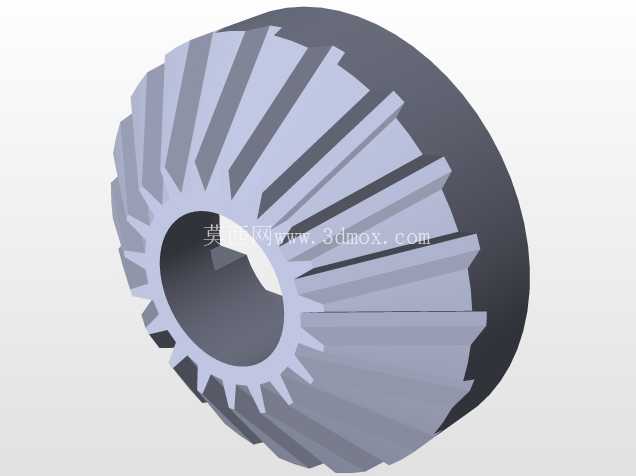

差速器用直齿锥齿轮结构三维设计

　　这款锥齿轮主要应用于车辆差速器、小型农机传动箱、轻工设备转角传动机构中，承担相交轴之间的旋转动力传递功能，可将输入轴的扭矩以90度固定夹角传递至输出端，适配两轴垂直布局的传动场景，在低速重载的传动工况下能保持稳定的啮合精度，避免动力传输过程中出现打滑、传动比失准的问题。从结构设计来看，该齿轮采用直齿锥齿形设计，齿线方向与齿轮节锥母线完全重合，相比螺旋锥齿轮加工难度更低，装配时的轴向定位容错率更高，不需要额外调整复杂的螺旋角啮合间隙，适合小批量设备维修替换、简易传动机构的选型配套。

　　齿部参数设计上，节锥角根据传动比匹配对应角度，齿顶高系数取标准值保证齿根弯曲强度，齿宽沿节锥母线方向控制在合理范围，避免齿宽过大导致小端齿槽过窄、加工时刀具干涉，同时也防止齿宽过小造成齿面接触应力集中、加剧齿面磨损。齿轮中心设置通孔作为安装基准，孔壁预留键槽位置，可通过平键与传动轴实现周向固定，传递额定扭矩时不会出现轴与齿轮的相对转动；齿轮背锥面设计为垂直于轴线的平整端面，可作为轴向定位的贴合面，装配时紧贴轴肩或定位套筒，保证齿轮在轴上的轴向位置精度，避免运转过程中出现轴向窜动影响啮合间隙。

　　从安装边界来看，齿轮最大外圆直径根据配套传动箱的内部空间预留足够间隙，齿顶圆到安装孔的同轴度公差控制在机械传动常用精度等级，装配时不需要额外修配齿面即可实现顺畅啮合；齿轮整体厚度匹配传动轴的安装跨距，不会与箱体内壁、相邻传动件发生运动干涉。设计过程中优先考虑了实际工况的载荷特性，齿根处做了标准圆角过渡，避免热处理和载荷冲击时出现应力集中导致断齿；齿面的啮合接触区设计在齿高中部位置，装配时稍微调整轴向位置即可让接触斑处于理想区域，保证运转时的噪音控制在合理范围，同时延长齿轮的使用寿命。

　　这类直齿锥齿轮在小型设备的转角传动场景中应用十分广泛，相比蜗轮蜗杆传动拥有更高的传动效率，不会出现蜗轮副容易磨损、需要频繁更换的问题；相比带传动、链传动拥有更精准的传动比，不会出现滑动、跳齿的情况，适合对传动比有固定要求的动力传输场景。建模过程中先通过节锥、背锥、根锥的参数化绘制确定齿轮的基础轮廓，再通过齿形的渐开线放样生成单个轮齿，最后通过圆周阵列完成全部轮齿的构建，所有齿形参数均符合机械设计标准，可直接导入工程图模块生成加工图纸，也可导入有限元分析软件做齿面接触应力、齿根弯曲强度的仿真校核，为后续的加工、装配、性能验证提供准确的三维模型基础。在实际选型配套时，需要注意配对齿轮的节锥角、模数、压力角参数完全一致，装配时保证两齿轮的节锥顶点重合，才能实现最佳的啮合状态，避免出现偏载、卡滞、异常磨损的问题；日常维护时只需要定期检查啮合间隙，补充润滑脂即可保证长期稳定运行。
