带键槽直齿圆柱齿轮结构设计

这款直齿圆柱齿轮的设计，核心围绕平行轴间的定传动比动力传输需求展开，在常规中小功率的机械传动场景中适配性极强，从普通输送线的动力分配单元，到小型机床的进给传动机构，再到自动化设备的同步传动链路，都能见到这类结构的应用。不同于斜齿齿轮的轴向力缺陷，直齿结构在啮合过程中仅产生径向载荷，对支撑轴承的选型要求更低，尤其适合轴向安装空间受限、无法额外配置止推轴承的传动工位。

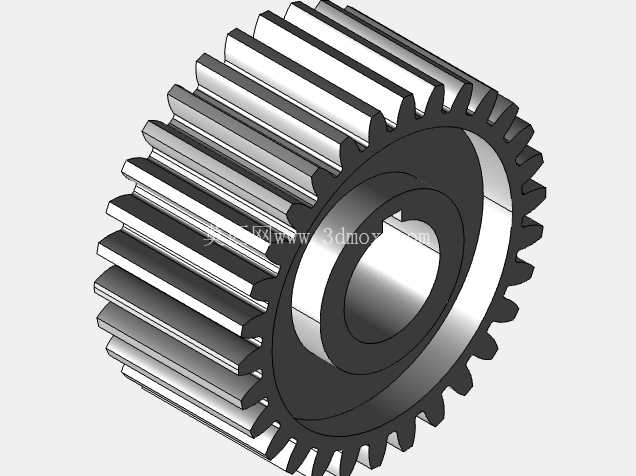

从结构细节来看，齿轮内孔设计有标准平键键槽，这一结构是为了实现与传动轴的周向固定，避免传动过程中齿轮与轴出现相对滑转，保证扭矩传递的可靠性。键槽的位置与尺寸公差需要严格匹配对应轴的键槽规格，装配时通过平键填充两者的键槽间隙，既能传递额定扭矩，也能在设备过载时通过键的剪切破坏保护齿轮本体与传动轴，降低核心部件的损坏概率。齿部采用标准渐开线齿形设计，齿向与齿轮轴线完全平行，啮合过程中轮齿沿全齿宽同时进入与退出啮合，传动精度保持性较好，不会出现斜齿传动的轴向窜动问题，适合对传动同步性有一定要求的中低速工况。

设计过程中首先需要确定的是模数与齿数参数，这两个参数直接决定了齿轮的分度圆直径与整体外径，是匹配安装边界的核心依据。齿宽的选择需要兼顾承载能力与安装空间，齿宽过大会导致载荷沿齿向分布不均，容易出现偏载断齿问题，齿宽过小则会限制单齿承载能力，无法传递额定扭矩。内孔直径的设计需要与适配的传动轴径匹配，既要保证装配时的间隙符合过渡配合要求，也要避免孔壁过薄导致齿轮轮毂强度不足，在键槽位置出现应力集中开裂的问题。轮毂部分的厚度需要根据传递扭矩的大小核算，保证键槽侧壁的挤压强度在许用应力范围内，避免长期交变载荷下键槽出现压溃变形。

实际应用中，这类齿轮常成对搭配使用，通过不同的齿数比实现转速与扭矩的转换，在减速传动场景中，小齿数齿轮作为主动轮输入高转速低扭矩动力，大齿数齿轮作为从动轮输出低转速大扭矩动力，满足执行端的负载驱动需求。安装时需要保证两啮合齿轮的轴线平行度在公差范围内，齿侧间隙符合设计要求，间隙过大会导致传动过程中出现冲击噪音，反向传动时存在空程误差，间隙过小则会加剧轮齿磨损，降低齿轮使用寿命。轮齿的端面需要与轴线保持垂直，避免装配后齿轮出现偏摆，导致啮合过程中齿面接触面积不足，局部应力过大引发早期点蚀失效。

从安装边界来看，齿轮的外径尺寸决定了传动链路的中心距要求，设计时需要核算两轴的中心距公差，保证啮合时的齿顶间隙符合标准，避免齿顶与配对齿轮的齿根发生干涉。轮毂的轴向长度需要与轴上的安装位长度匹配，保证装配后齿轮不会出现轴向窜动，通常会配合轴用挡圈或者轴肩实现轴向定位。键槽的对称度公差需要严格控制，否则装配时平键无法顺利装入，或者装入后键的侧面受力不均，加速键与键槽的磨损。齿面的加工粗糙度会直接影响传动效率与使用寿命，粗糙度过大的齿面会增大啮合摩擦阻力，降低传动效率，同时容易在齿面微观凸起处产生应力集中，引发疲劳裂纹。

在日常运维场景中，这类直齿齿轮的润滑维护较为便捷，采用油脂润滑或者稀油润滑均可，根据传动转速的高低选择适配的润滑方式，中低速工况下定期涂抹润滑脂即可满足齿面润滑需求，高速工况则需要配置封闭油箱采用稀油飞溅润滑，降低齿面磨损与工作温升。相比其他复杂齿形的传动部件，直齿圆柱齿轮的加工工艺更成熟，滚齿、插齿工艺均可完成加工，加工成本更低，备件替换的通用性更强，是机械传动领域应用最为广泛的基础传动部件之一。
