模块化钣金结构多层工业仓储货架

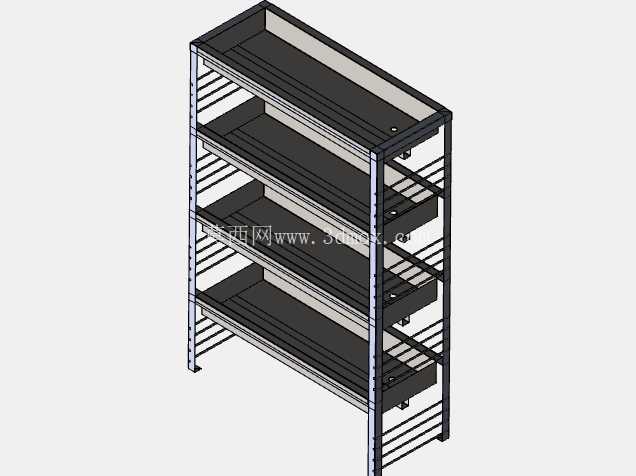

　　在生产制造车间的物料暂存区、电商仓的分拣备货段、五金备件库的分类存储位，这类钣金结构的多层货架一直是承载零散工件、包装货品、工装备件的核心载体，区别于一次性焊接固定的老式货架，本次设计的钣金货架从现场安装、后期调整、载荷适配多个实际使用痛点出发做了结构优化。日常车间使用时，经常遇到货架进场安装受通道宽度限制、后期存储物料规格变化需要调整层间距、局部构件磕碰变形需要单独更换的问题，这款货架的整体框架采用分立立柱与层板组件拆分的设计思路，所有连接部位没有采用满焊固定，而是在立柱型材上预做了等距排布的插槽与凸片切口，层板两端的折边可以直接卡入对应高度的插槽内，不需要额外配备专用安装工具，两名现场作业人员配合就能完成整组货架的组装，遇到层间距需要调整的场景，只需要把对应层板向上抬起脱离卡槽，移动到目标高度的卡槽位置重新卡入即可，不需要拆解整组货架结构。

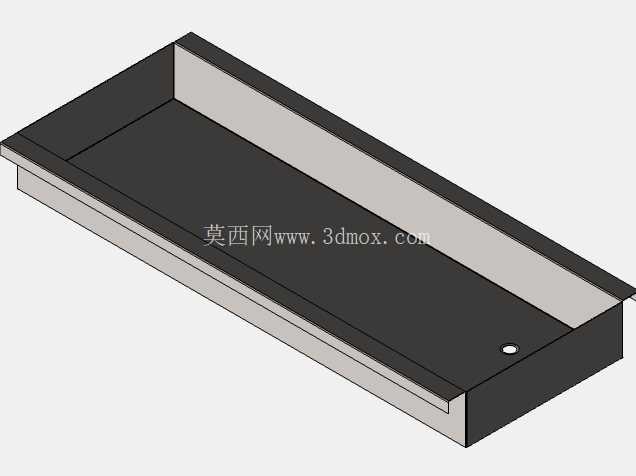

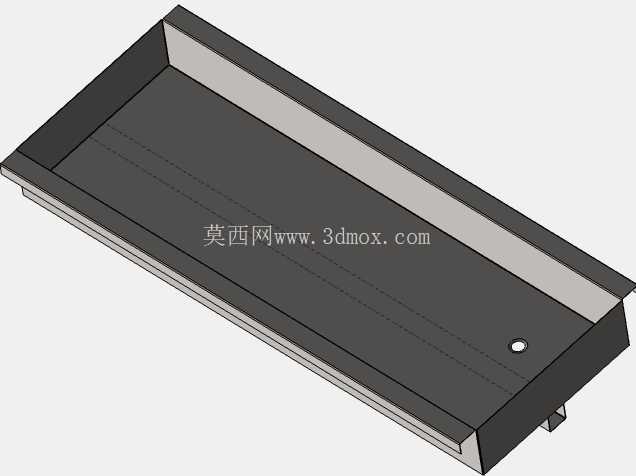

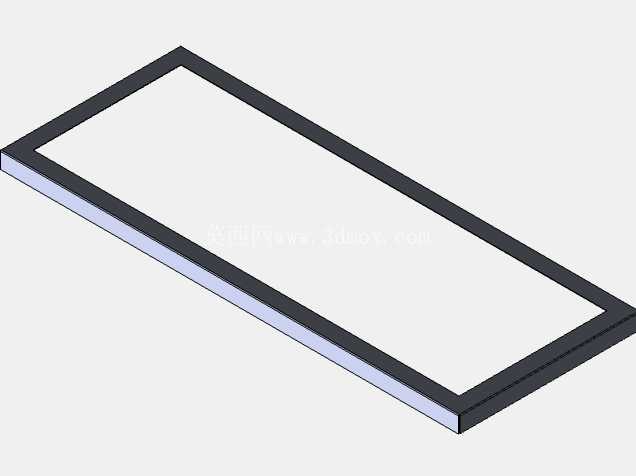

　　从结构受力的角度考虑，货架的立柱采用带多道折弯加强筋的钣金型材，截面的惯性矩经过核算，能够匹配常规工业仓储场景下每层均布载荷的承重需求，层板采用四周折边加内部加强筋的结构，避免放置较重工件时出现中部下凹变形的问题，层板前缘额外做了向上的挡边结构，防止放置在层板上的圆形工件、零散盒装物料在存取过程中从边缘滑落。考虑到部分场景下货架需要配合螺栓做永久性固定，立柱上的卡槽位置也预留了适配标准重型紧固件的间隙，能够兼容M8、M10以及3/8英寸规格的螺栓，需要做墙面固定或者多组货架拼接时，可以直接通过预留间隙穿入螺栓完成紧固，不需要现场额外钻孔破坏喷塑层。

　　货架的侧面采用栅格状的钣金挡条设计，既能够避免侧面放置的物料掉落，又不会像整面封板那样遮挡视线，作业人员站在货架侧面也能清晰看到对应层位存放的物料品类，减少找货的时间成本。安装边界方面，整组货架的底部做了可调式的支撑脚结构，在车间地面不平整的场景下，可以通过旋转支撑脚调整各个脚位的高度，保证整组货架处于水平状态，避免长期偏载导致的立柱变形，货架的顶部预留了拼接接口，当存储需求提升需要加高货架时，可以直接在原有立柱顶部接长同规格的立柱组件，不需要更换原有底层结构，减少设备升级的成本投入。

　　建模过程中采用参数化的钣金设计逻辑，所有的材料厚度、折弯半径、卡槽间距都做了参数关联，如果需要适配不同的存储场景调整整体尺寸，只需要修改对应参数就能自动更新所有构件的尺寸，展开后的钣金轮廓可以直接用于数控切割下料，不需要二次修整轮廓，折弯工序的定位缺口也在建模时同步做了预留，车间拿到展开图就能直接安排生产，不需要工艺人员二次补画加工定位特征。实际使用中，这类货架除了常规的仓储置物功能，还可以在层板上加装分隔板、物料盒挂条等附件，适配更小规格零件的分类存储，栅格侧挡上也可以加装挂钩悬挂轻型工具，拓展使用场景，遇到局部构件因为叉车磕碰、重物撞击出现变形时，只需要更换对应的单根立柱或者单块层板即可，不需要整组货架报废，降低长期使用的维护成本。
